Stampo per scatola di giunzione in plastica

Stampo per scatola di giunzione in plastica personalizzato - Produttore di stampi a iniezione per scatola di giunzione elettrica impermeabile

ZHONGYUE MOLD è specializzato nella progettazione e produzione di stampi personalizzati per scatole di giunzione in plastica/stampi a iniezione per scatole di giunzione elettrica per produttori globali di componenti elettrici. Che tu abbia bisogno di una scatola di cablaggio rettangolare compatta, di una scatola di giunzione per condutture rotonde o di uno stampo per custodia impermeabile IP65/IP67, il nostro team di ingegneri fornisce strutture di stampo ottimizzate su misura per il disegno del pezzo e il volume di produzione.

Aiutiamo i clienti a selezionare la giusta qualità di acciaio, il sistema di canali (canale freddo o canale caldo di marca), il layout della cavità e la soluzione di sformatura (cilindro idraulico, sollevatore angolato o anima pieghevole) per garantire parti prive di bave, spessore uniforme delle pareti e tempi di ciclo stabili durante lo stampaggio in ABS, PC, PC+ABS, PP o PA66+GF ignifugo.

Specifiche:

Rendi più luminoso il tuo prossimo progetto relativo allo stampo per scatole di giunzione in plastica!

Tipi tipici di scatole di giunzione che stampiamo

Considerazioni chiave sulla progettazione dello stampo per le scatole di giunzione

Una corretta progettazione dello stampo della scatola di giunzione deve affrontare queste sfide comuni:

Uniformità dello spessore della parete – Grandi aree piatte tendono a deformarsi. Eseguiamo l'analisi del flusso dello stampo (Moldflow) per bilanciare il riempimento e ridurre al minimo i segni di risucchio sulle sezioni a parete sottile.

Sigillatura della planarità di scanalature e flange: fondamentale per le valutazioni di impermeabilità. La cavità è rifinita e lucidata (SPI A2/B1) per mantenere la sede della guarnizione.

Sformatura a sfondamento/ingresso condotto – Gestita tramite slitte angolate idrauliche, sollevatori o set di nuclei pieghevoli a seconda della direzione di ingresso e della quantità.

Design con sporgenza e nervatura – Perni di espulsione posizionati per evitare di segnare superfici visibili; canali di raffreddamento posizionati vicino a bugne spesse per evitare vuoti.

Compensazione del restringimento del materiale – I tassi di restringimento differiscono tra ABS (~0,5%), PC (~0,6%), PP (~1,5–2,0%) e nylon rinforzato con GF (~0,3–0,5%); cavità dello stampo dimensionata di conseguenza.

Il nostro processo di produzione e convalida degli stampi

Revisione DFM (Design for Manufacturability): analisi dell'angolo di sformo, dello spessore delle pareti, dei sottosquadri, della fattibilità del gate e dell'espulsione; fornire suggerimenti di miglioramento.

Simulazione del flusso dello stampo: previsione del modello di riempimento, delle linee di saldatura, delle prese d'aria, della forza di chiusura e del tempo di raffreddamento.

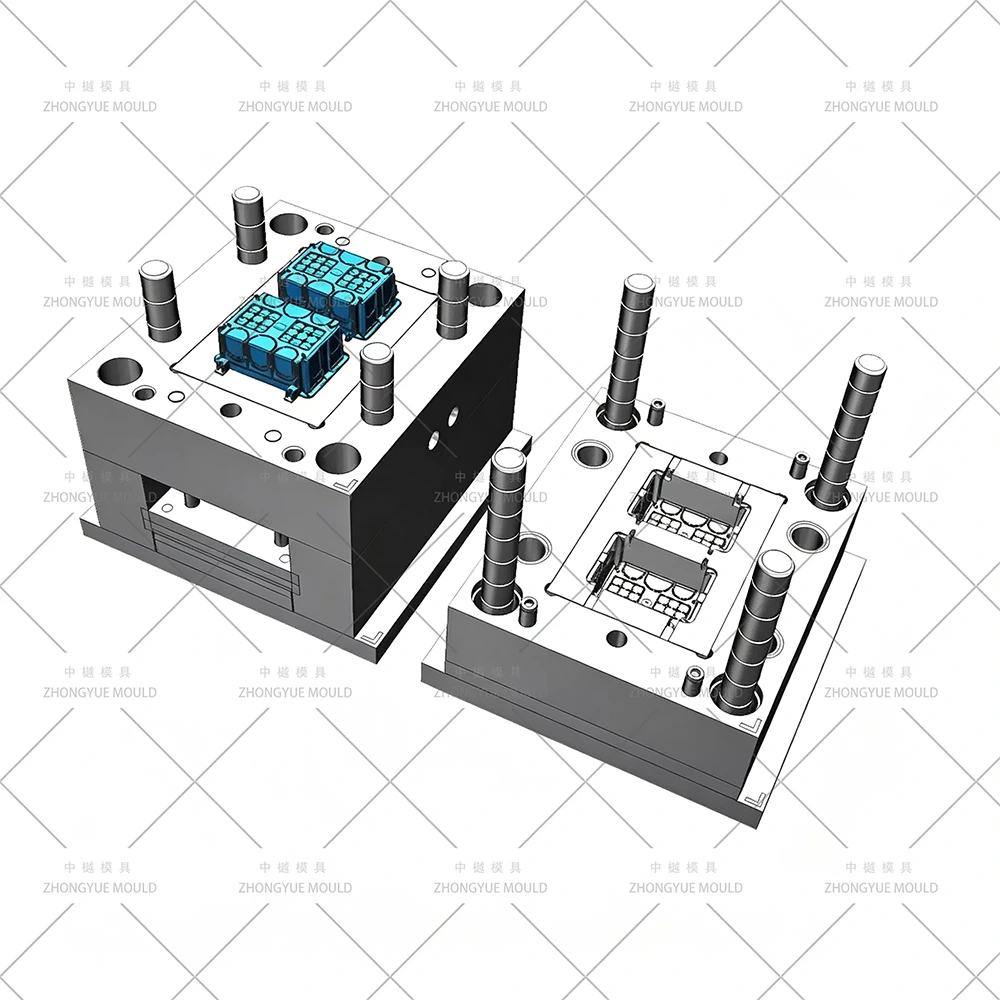

Progettazione di stampi 3D (UG/NX, SolidWorks, Pro/E) – Layout completo di raffreddamento, progettazione di guide/sollevatori, bilanciamento dei canali caldi.

Lavorazione di precisione: CNC ad alta velocità, elettroerosione (Sodick/Charmilles), foratura profonda per deflettori/gorgogliatori.

Assemblaggio e Prova T1 – Prova dello stampo su macchina ad iniezione; inviare video di prova + parti campione + rapporto dimensionale (CMM).

Correzione e approvazione finale – Messa a punto prima del confezionamento finale in una cassa di legno priva di fumigazione.

Perché scegliere ZHONGYUE MOLD come partner per stampi per scatole di giunzione?

Oltre 15 anni di esperienza nell'esportazione: stampi spediti in Europa, Nord America, Medio Oriente, Sud-Est asiatico

DFM e Moldflow interni: riduci i rischi prima del taglio dell'acciaio

Soluzioni flessibili per canali – Canale freddo / Canale caldo YUDO / HASCO / Mold-Master (aperto o a saracinesca)

Controllo di qualità rigoroso: ispezione CMM, approvazione del campione di prova, aggiornamenti settimanali sull'avanzamento della lavorazione

Garanzia sullo stampo di 1 anno: pezzi di ricambio e supporto tecnico gratuiti

Branding personalizzato: incisione del logo, texture (VDI/Mold-Tech), inserti con codice data/anno

Richiedi un preventivo

Inviaci il tuo disegno 2D (PDF/DWG) + modello 3D (STP/IGS/STEP/X_T) e il volume di stampaggio annuale previsto. ZHONGYUE MOLD risponderà con un rapporto DFM e un preventivo formale entro 24 ore lavorative.
