Stampo per cestini per contenitori in plastica

Stampo per cestini per organizzatori di stoccaggio in plastica - Produttore di stampi a iniezione per cestelli portaoggetti in rete/griglia in plastica personalizzata

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per cestini per organizzatori di stoccaggio in plastica/stampi per cestini portaoggetti a griglia aperta (cestini in rete, contenitori per organizzatori ventilati, vaschette perforate) a marchi globali di stoccaggio domestico, catene di supermercati e fornitori di componenti industriali. A differenza dei contenitori a pareti solide, questi cestini organizer sono dotati di pareti perforate, motivi a griglia o ampie fessure di ventilazione per ridurre il costo del materiale, alleggerire il prodotto e consentire il flusso d'aria. Le dimensioni vanno dai piccoli organizer da scrivania (150 mm) ai grandi cestini per biancheria/utilità (500 mm).

Lo stampaggio di queste strutture aperte presenta sfide uniche: difficoltà nel riempire le nervature sottili della griglia, aria intrappolata che causa segni di bruciatura e sottosquadri complessi che richiedono un'espulsione secondaria. I nostri stampi utilizzano layout multi-cavità (2×2, 4×4), sistemi di ventilazione avanzati (inserti in acciaio sinterizzato) e meccanismi di espulsione in due fasi per garantire che la fragile struttura della griglia venga rilasciata in modo sicuro senza rompersi. Solitamente li stampiamo in PP (MFR 10–20) o ABS per un equilibrio tra flessibilità e rigidità.

Dai cesti per la biancheria con maniglie agli organizzatori della dispensa della cucina con divisori, forniamo una revisione DFM completa concentrandoci sulla simulazione del riempimento della griglia e sul calcolo della forza di espulsione prima del taglio dell'acciaio.

Specifiche dello stampo per cestello in plastica:

Rendi più luminoso il tuo prossimo progetto di stampo per cestini in plastica!

Che cos'è uno stampo per cestello portaoggetti?

Uno stampo per cestini portaoggetti è uno strumento progettato per creare contenitori ventilati e leggeri:

Struttura a griglia aperta/mesh: i muri non sono solidi; sono costituiti da una rete di nervature che formano quadrati, diamanti o fessure. Ciò crea sottosquadri che l'espulsione standard non è in grado di gestire.

Sezioni di nervature sottili: le nervature della griglia hanno generalmente uno spessore di 1,0–2,0 mm. Il riempimento di queste sezioni sottili richiede velocità e pressione di iniezione elevate.

Fessure di ventilazione: ampie aperture per il flusso d'aria significano una minore superficie a contatto con lo stampo, rendendo il raffreddamento rapido ma difficile l'espulsione.

Maniglie integrate: spesso sono dotate di maniglie laterali sottili e soggette a spezzarsi se espulse in modo errato.

Punti salienti della progettazione dello stampo chiave (stampo per cestello a griglia)

Design con ventilazione estrema (la priorità n. 1)

L'aria rimane facilmente intrappolata nelle tasche della griglia. Incorporiamo prese d'aria della linea di giunzione da 0,01–0,015 mm attorno a ciascuna cella della griglia e inserti di ventilazione in acciaio poroso sinterizzato all'estremità delle nervature lunghe. Senza questo, lo stampo brucerà la plastica prima che la griglia si riempia completamente.

Meccanismo di espulsione/estrazione piastra in due fasi

Poiché la griglia funge da sottosquadro, spesso utilizziamo:

Piastra di estrazione: una piastra che spinge l'intero cestello fuori dal nucleo in modo uniforme, prevenendo la distorsione della griglia.

Espulsione in due fasi: in primo luogo, i perni di espulsione spingono leggermente il cestello; poi, un piatto estrattore completa la sformatura. Ciò riduce lo stress sulle singole nervature della griglia.

Simulazione di riempimento della griglia (Moldflow)

Le costole sottili sono difficili da riempire. Utilizziamo l'analisi Moldflow per determinare la posizione esatta del cancello (solitamente un cancello a ventola o più cancelli) per garantire che tutte le celle della griglia si riempiano simultaneamente senza linee di saldatura al centro della mesh.

Controllo dello spessore della radice della costola

Nel punto in cui le sottili nervature della griglia incontrano la base solida o il bordo, si possono formare sezioni spesse. Progettiamo transizioni graduali dello spessore (rastremazione di 30–45°) per evitare segni di avvallamento sulla superficie esterna visibile del cestello.

Gestire le soluzioni di sottosquadro

Le maniglie laterali hanno spesso dei sottosquadri. Utilizziamo piccoli sollevatori angolari o progettiamo la maniglia con uno sforzo sufficiente in modo che il materiale PP possa flettersi sul nucleo (espulsione flessibile).

Efficienza multi-cavità

Si tratta di articoli ad alto volume. Progettiamo stampi a 2, 4 o anche 8 cavità con guide a Y bilanciate per massimizzare la produzione.

Il nostro processo di produzione e convalida (stampo per cestini)

DFM di riempimento e ventilazione della griglia: analizza lo spessore delle nervature della griglia (1,0–2,0 mm). Esegui Moldflow per simulare il riempimento e identificare le posizioni delle trappole d'aria. Progettare una strategia di sfogo. Rapporto DFM gratuito.

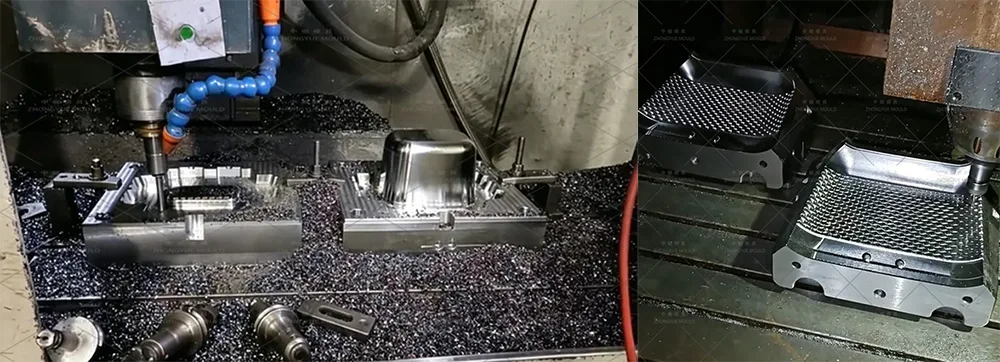

Lavorazione della piastra di estrazione: rettifica con precisione la fessura della piastra di estrazione per garantire che si liberi dalle nervature della griglia senza impigliarsi.

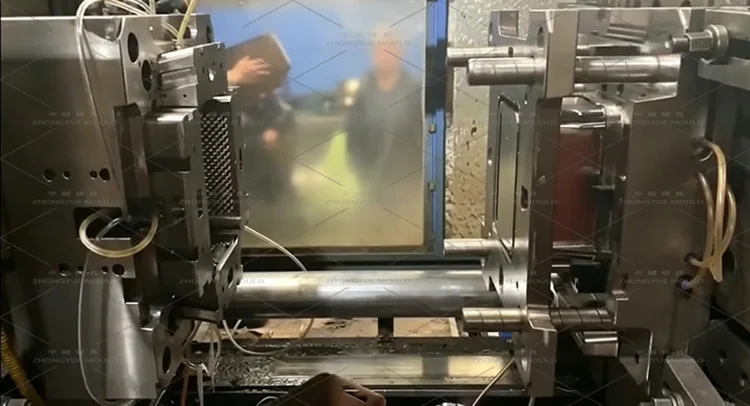

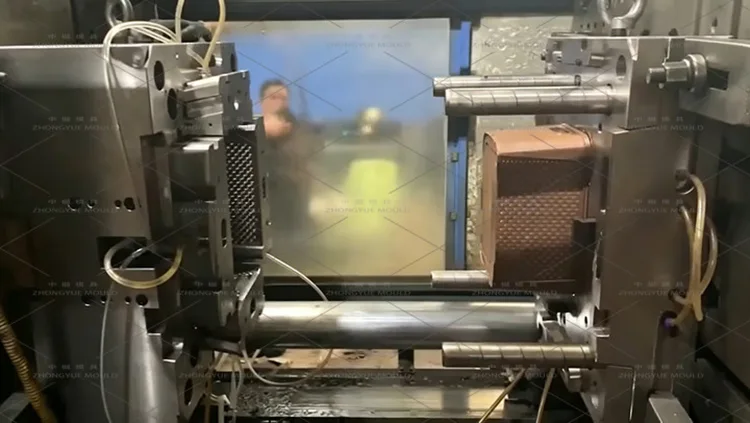

Assemblaggio e prova T1: eseguilo su una macchina interna. Eseguire il test di integrità della griglia (flettere manualmente la griglia per garantire che non si rompa). Verificare la presenza di scatti brevi o segni di bruciatura. Fornire video di prova + campioni.

Ottimizzazione e approvazione: regola la velocità di ventilazione o espulsione se la griglia mostra stress. Preparare lo stampo per la spedizione.

Supporto post-vendita: garanzia di 1 anno, guida tecnica remota e parti di ricambio (molle della piastra estrattore, perni di espulsione).

Perché scegliere ZHONGYUE MOLD per lo stampo del tuo cestino portaoggetti?

Esperti di strutture a griglia: comprendiamo le sfide uniche di riempimento ed espulsione dei progetti a rete aperta.

Specialisti dello sfiato: i nostri stampi includono uno sfiato avanzato (acciaio poroso) per evitare segni di bruciatura nelle nervature sottili.

Design di espulsione sicura: utilizziamo piastre di estrazione ed espulsione in due fasi per evitare la rottura della fragile griglia durante la sformatura.

Cavitazione elevata: esperienza comprovata in layout a 2, 4 e 8 cavità per la massima produttività.

Garanzia di qualità: testiamo la resistenza della griglia e l'integrità del riempimento durante le prove T1.

Domande frequenti: stampo per cestello portaoggetti

D: Perché i cestelli a griglia presentano spesso segni di bruciatura?

R: Perché l'aria rimane intrappolata nelle piccole celle della griglia. Risolviamo questo problema con un'ampia ventilazione (linee di divisione da 0,01 mm + inserti in acciaio poroso).

D: Come si espelle un cestello che è composto principalmente da buchi?

R: Non è possibile utilizzare perni standard (passerebbero attraverso i fori). Usiamo una piastra di estrazione che spinge l'intero cerchio in una volta o un sistema di espulsione a due fasi.

D: Potete realizzare stampi multicavità per questi?

R: Sì, per dimensioni inferiori a 300 mm, spesso realizziamo stampi a 2 o 4 cavità. Per i cesti per la biancheria più grandi, lo standard 1×1.

D: Quale materiale è migliore per i cestini a griglia?

R: PP (MFR 10–20) è la soluzione migliore perché è sufficientemente flessibile da rilasciare i sottosquadri della griglia senza spezzarsi. L'ABS è troppo fragile per griglie complesse a meno che il tiraggio non sia molto elevato.

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS) del cestello, specificando dimensione, schema della griglia, materiale e cavità desiderate.

Richiedi un preventivo per il tuo stampo per cestini portaoggetti in plastica

Invia i disegni o le specifiche del tuo carrello a ZHONGYUE MOULD. Forniremo un'analisi DFM completa (che copre il riempimento della griglia, lo sfiato e l'espulsione) + un preventivo formale entro 24-48 ore lavorative.

Contattaci oggi per ottimizzare la produzione dei tuoi cestelli di stoccaggio con uno stampo a iniezione per cestelli a griglia ad alta efficienza!
