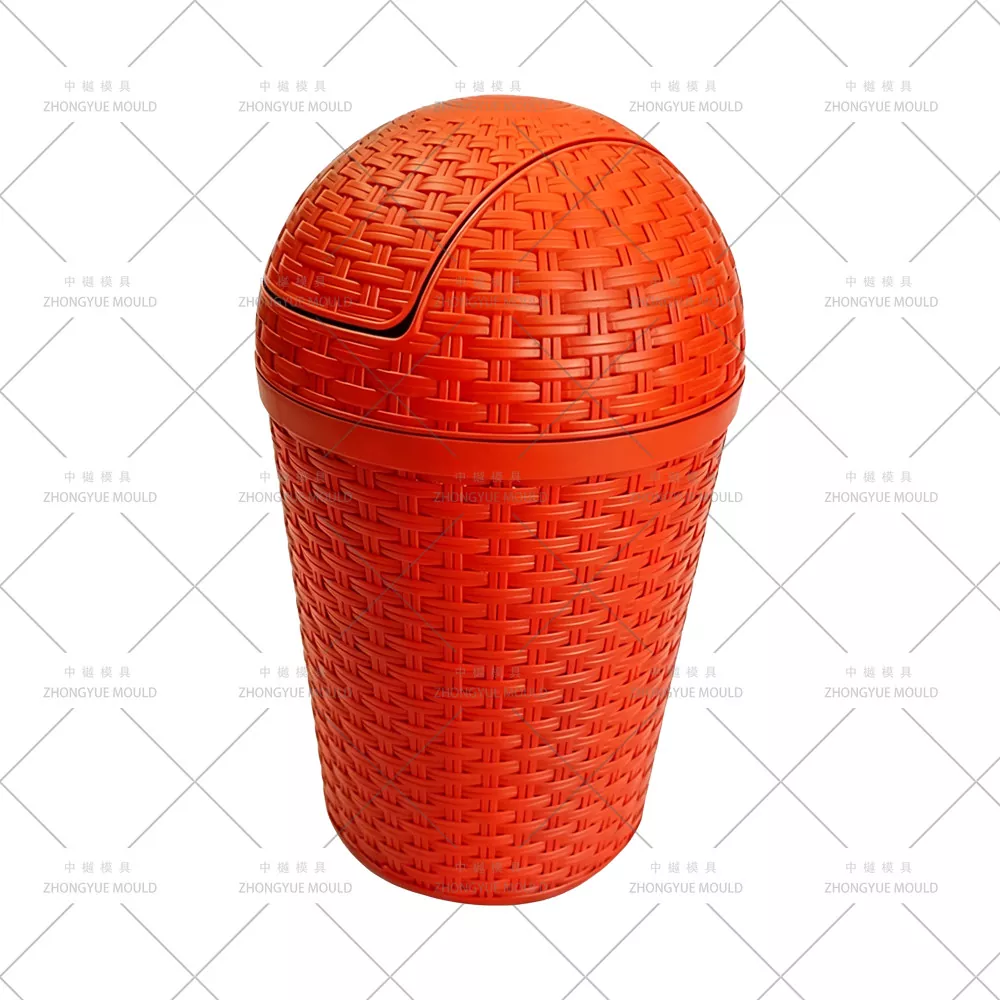

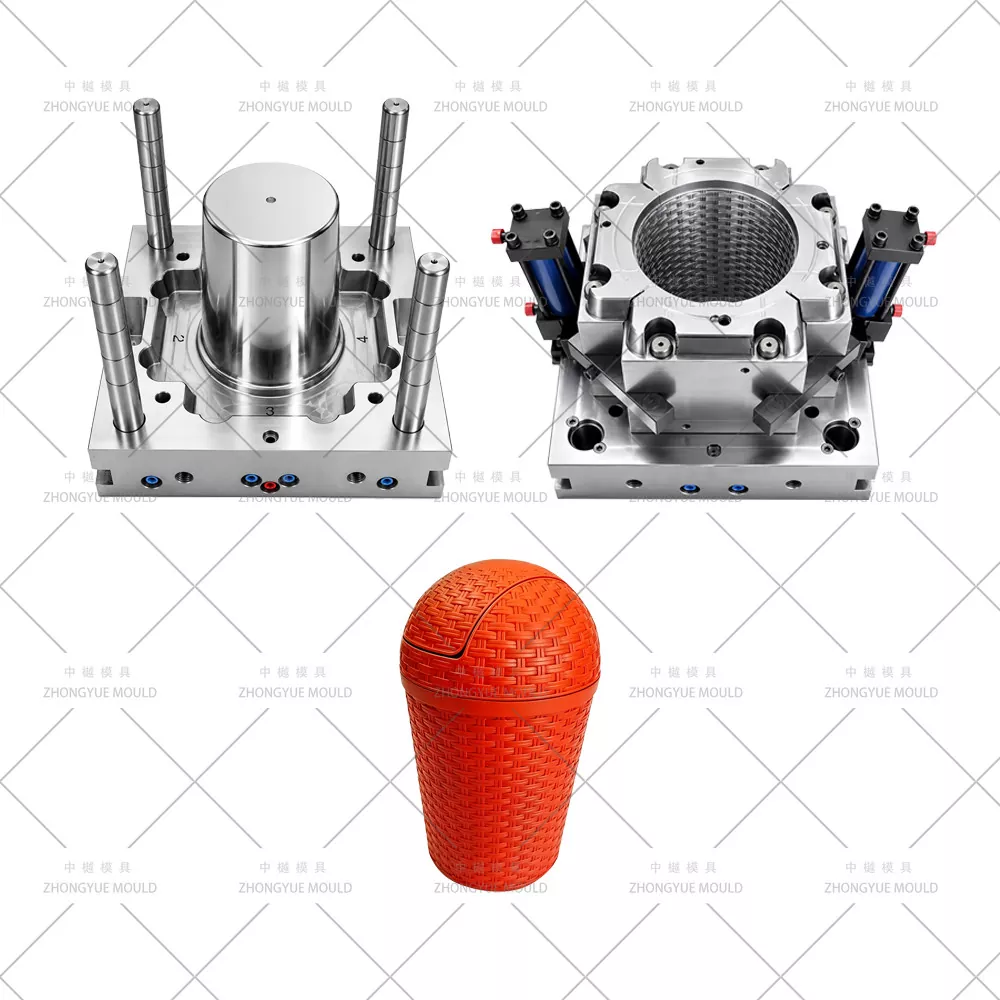

Stampo per pattumiera rotonda in rattan da 10 litri

Stampo per bidone della spazzatura rotondo in rattan da 10 litri - Produttore di stampi a iniezione per pattumiera rotonda in tessuto circolare personalizzato / modello in rattan

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per bidoni della spazzatura rotondi in rattan da 10 litri / stampi per iniezione per bidoni della spazzatura rotondi con motivo circolare intrecciato a grossisti globali di prodotti per la casa, supermercati e marchi di marchi privati. A differenza dei contenitori quadrati, un contenitore rotondo in stile rattan richiede in genere un design a due metà (cavità divisa) con 4-8 piccoli vetrini angolari o un meccanismo ad anello diviso per formare il rilievo continuo intrecciato/canna attorno al corpo cilindrico e consentire una sformatura pulita senza strappare la superficie strutturata. Il contenitore è stampato in PP (MFR 8–15 g/10min, opzionalmente stabilizzato ai raggi UV) con rilievo EDM + intreccio in rattan VDI 30–42 acidato sulla cavità esterna e un nucleo liscio e lucido. I nostri stampi per contenitori rotondi sono dotati di un punto di accesso centrale in basso (stampo a tre piastre) o di un accesso sottomarino sul bordo superiore interno, canali di raffreddamento anulari concentrici + inserto centrale in BeCu per una temperatura uniforme e un'adeguata corsa di apertura dello stampo (≥2,5× altezza del prodotto) per separare in sicurezza il corpo rotondo imbutito dal nucleo.

Dai corpi dei contenitori per la spazzatura rotondi in rattan da 10 litri (con/senza apertura per il pedale), coperchi abbinati a scatto o cerniera, ai secchi interni lisci rimovibili, forniamo una revisione DFM completa prima del taglio dell'acciaio.

Specifiche dello stampo per contenitore della spazzatura in plastica:

Rendi più luminoso il tuo prossimo progetto relativo allo stampo per bidoni della spazzatura in plastica!

Punti chiave della progettazione degli stampi per stampi rotondi per contenitori per la spazzatura in rattan

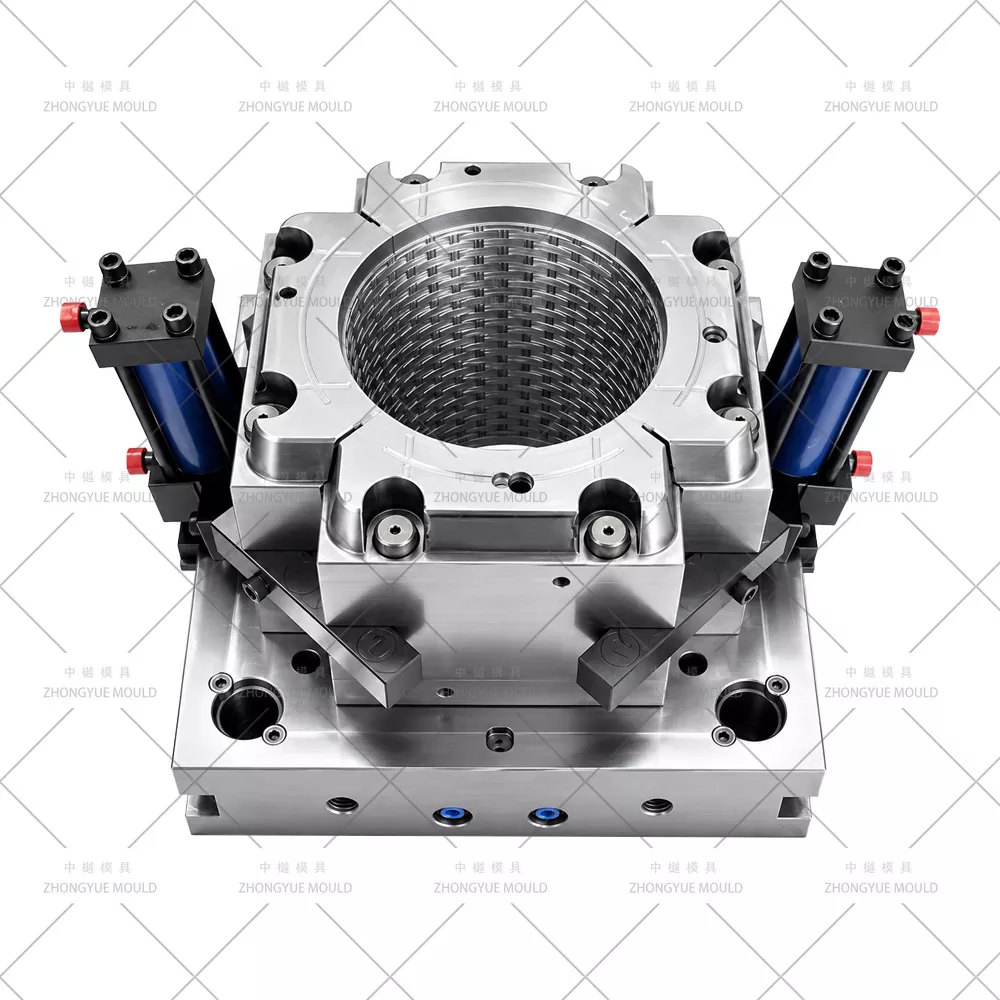

Cavità divisa (due metà H = divisione orizzontale) + guide periferiche/anello diviso per sollievo in rattan— Il motivo a trama rotonda avvolge a 360°; la cavità si divide a sinistra/destra (o a 3 piastre con divisione flottante), con 4-8 diapositive microangolari o un anello diviso collassabile per formare sovrapposizioni di canna sottosquadro. Le guide sono nitrurate (H13/SKD61) per resistere all'usura contro l'impegno strutturato.

Punto di accesso puntiforme al centro inferiore (stampo a tre piastre) o accesso secondario nascosto sulla flangia superiore interna— Il punto centrale fornisce un riempimento radialmente bilanciato e linee di saldatura minime sul corpo rotondo; residuo tranciato in modo pulito durante la sbavatura. Alternativa: il cancello sottomarino sul bordo superiore interno nasconde il segno del cancello dalla faccia esterna in rattan.

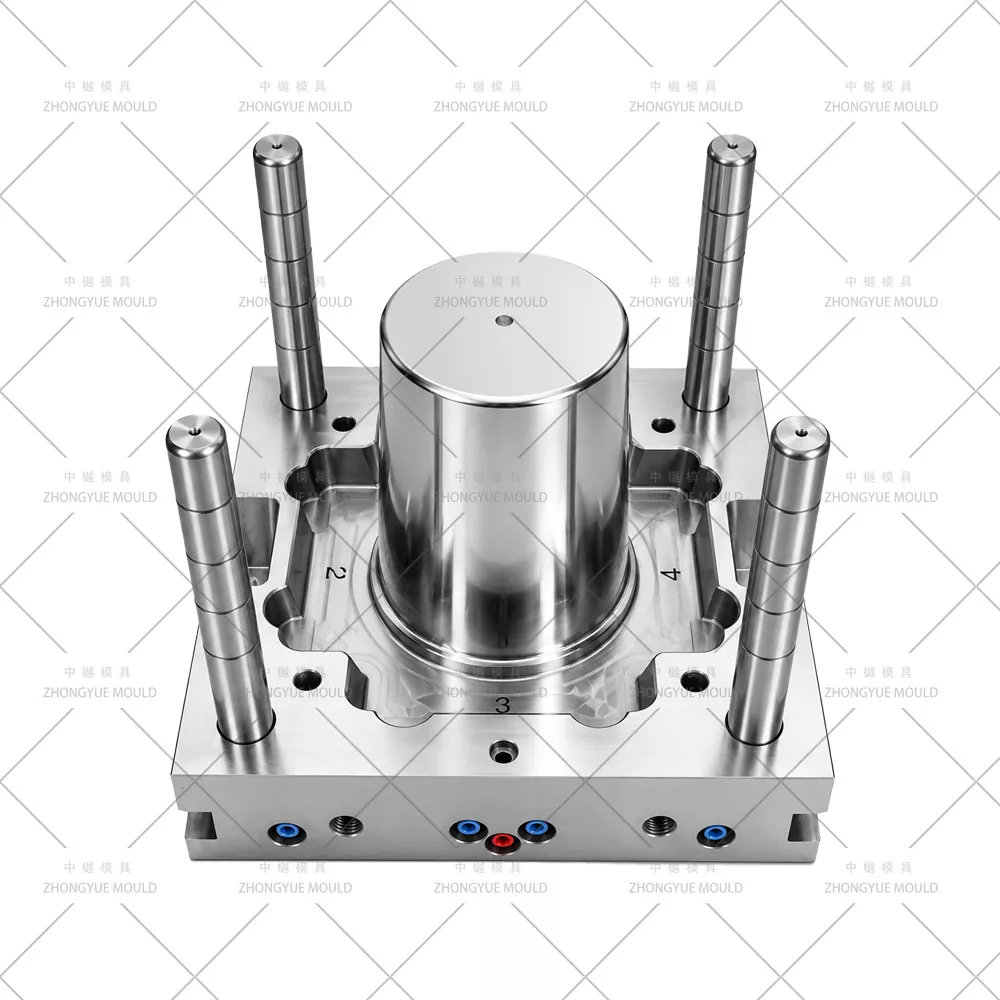

Raffreddamento anulare concentrico + inserto BeCu centrale— Linee di galleggiamento anulari da Ø10–12 mm nelle metà della cavità + deflettore per fori profondi attraverso il nucleo + inserto del nucleo in BeCu (rame-berillio) sul raggio inferiore per un'estrazione del calore più rapida; ΔT ≤ 3–4℃ ingresso-uscita; ciclo tipicamente 15-22 secondi.

Corsa di apertura adeguata e design anti-vuoto— Corsa di espulsione ≥ altezza prodotto + 30–50 mm; nucleo ventilato con scanalature di sfiato da 0,01–0,02 mm per impedire il blocco del vuoto durante la rimozione del corpo rotondo profondo dal nucleo; espulsione anticipata opzionale con assistenza aerea.

Compensazione del ritiro per la geometria rotonda in PP— ritiro isotropo del PP ~1,2–1,8%; diametro della cavità ingrandito proporzionalmente; Verificato Moldflow per controllare l'ovalità (≤0,3–0,5 mm su Ø220–260 mm).

Lavorazione della cavità della trama in rattan / tessuto— Elettroerosione a rilievo della cavità esterna + VDI 30–42 / mordenzatura ad acido con motivo a canna Mold-Tech MT; l'angolo di sformo è aumentato a ≥2–2,5° (base 1,5° + 0,5–1° per la profondità della struttura) per evitare che si attacchi alla cavità divisa strutturata.

Conteggio delle cavità standard— Corpo principale rotondo da 10 litri: cavità singola (1×1) — cavità divisa + vetrini rendono impraticabile la cavità multipla; Coperchio/secchio interno: 2 cavità o 4 cavità per un rapporto di produzione equilibrato.

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della parete (tipicamente 2,0–2,8 mm), la bozza della trama del rattan (≥2–2,5° totale su cavità divisa testurizzata), il controllo dell'angolo/interferenza del cursore, la posizione del cancello (punto centrale inferiore rispetto al cancello secondario del bordo) e la corsa di apertura richiesta (≥2,5×H); suggerire miglioramenti per evitare ovalità/deformazione.

Approvazione della progettazione dello stampo (3D)— Assemblaggio completo con definizione di cavità divisa, movimento di 4-8 piccoli cursori/anello diviso, layout di raffreddamento concentrico, guida a punta inferiore e design degating, scanalature di sfiato sul nucleo.

Lavorazione di precisione— Metà della cavità di sgrossatura/finitura CNC ad alta velocità, foratura profonda per raffreddamento anulare e deflettore centrale, elettroerosione Sodick/Charmilles per rilievo della trama del rattan, incisione con acido/applicazione di texture, nitrurazione su vetrino H13 e adattamento manuale.

Assemblaggio e prova T1— Funziona su una macchina per iniezione interna; controllo ovalità, rilascio rilievo rattan, vestigia cancello, ciclo di raffreddamento; fornitura video prova + campionario + controllo dimensionale.

Correzione e approvazione finale— Ottimizzare la temporizzazione/ventilazione del cursore, se necessario; spedito in custodia senza fumigazione con manuale dello stampo ed elenco delle parti di ricambio (molle cursore, perni di espulsione, estrattore per materozza).

Supporto post-vendita— Garanzia sullo stampo di 1 anno, pezzi di ricambio gratuiti per danni non causati dall'uomo, guida tecnica remota.

Perché scegliere ZHONGYUE MOLD per il tuo stampo domestico?

Ricca esperienza di stampi domestici— Cestini, gabbie, sedie, scatole portaoggetti e stampi per bidoni della spazzatura in rattan rotondi/quadrati costruiti internamente

Revisione DFM interna— Ottimizzare gli angoli del cursore a cavità divisa, il punto di iniezione e il raffreddamento concentrico prima del taglio dell'acciaio; consigliare il layout multi-cavità per coperchio/rivestimento

Struttura in rattan/intreccio + competenza nella cavità divisa— Elettroerosione a rilievo + disegno canna VDI/MT; Sformo calcolato correttamente su facce divise con texture per evitare che si attacchino

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali di lavorazione, approvazione del campione T1 prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico, Medio Oriente

1 anno di garanzia sullo stampo + fornitura di pezzi di ricambio (molle cursori, perni, guarnizioni)

Domande frequenti - Specifico per stampo per contenitori rotondi in rattan

D: Perché uno stampo rotondo per contenitori in rattan necessita di cavità e scivoli divisi, a differenza di un semplice secchio rotondo?

R: La simulazione della canna/intreccio crea rilievi sottosquadro circonferenziali. Un semplice stampo apri-chiudi a due piastre bloccherebbe la parte sul nucleo. Progettiamo una cavità divisa in due metà con 4-8 piccoli vetrini angolari o un anello diviso collassabile per ritirare il rilievo tessuto prima che le metà principali si aprano, consentendo una sformatura pulita senza strappare la superficie strutturata.

D: Quale cancello consigliate: punto centrale in basso o cancello sottomarino sul bordo?

R: Per una migliore simmetria di riempimento su un corpo rotondo e linee di saldatura minime, preferiamo uno stampo a tre piastre con punto di accesso puntuale in basso al centro (autodegante). Se la pressa del cliente non dispone della capacità di tre piastre, progettiamo un cancello sottomarino sulla flangia superiore interna, nascosto dalla faccia esterna in rattan.

D: Come si controlla l'ovalizzazione (fuori cerchio) su un contenitore rotondo in PP?

R: Compensando adeguatamente il ritiro del PP (~1,2–1,8%) sul diametro, progettando un raffreddamento bilanciato (canali anulari concentrici + BeCu), garantendo una forza di serraggio uniforme e verificando con Moldflow. Ovalizzazione target ≤ 0,3–0,5 mm su un contenitore Ø220–260 mm.

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) OPPURE foto chiare del prodotto con annotazioni sulle dimensioni (Ø superiore/inferiore, altezza, spessore della parete, peso), volume annuale, numero di cavità preferito per coperchio/rivestimento (2×1 ecc.) e campione/foto di struttura, se disponibile. Comunicaci anche lo spazio della barra di collegamento della macchina per iniezione e la corsa di apertura massima.

Richiedi un preventivo per il tuo stampo per pattumiera rotonda in rattan da 10 litri

Invia il tuo disegno 2D + modello 3D del bidone della spazzatura rotondo in rattan da 10 litri (o foto di esempio con dimensioni) e i requisiti del progetto. ZHONGYUE MOLD fornirà una revisione DFM gratuita + preventivo formale entro 24-48 ore lavorative.

Contattaci subito per iniziare il tuo progetto di stampaggio a iniezione circolare in rattan intrecciato/bidone della spazzatura rotondo!
