Stampo per cornice centrale per contenitore per la spazzatura in plastica da scrivania

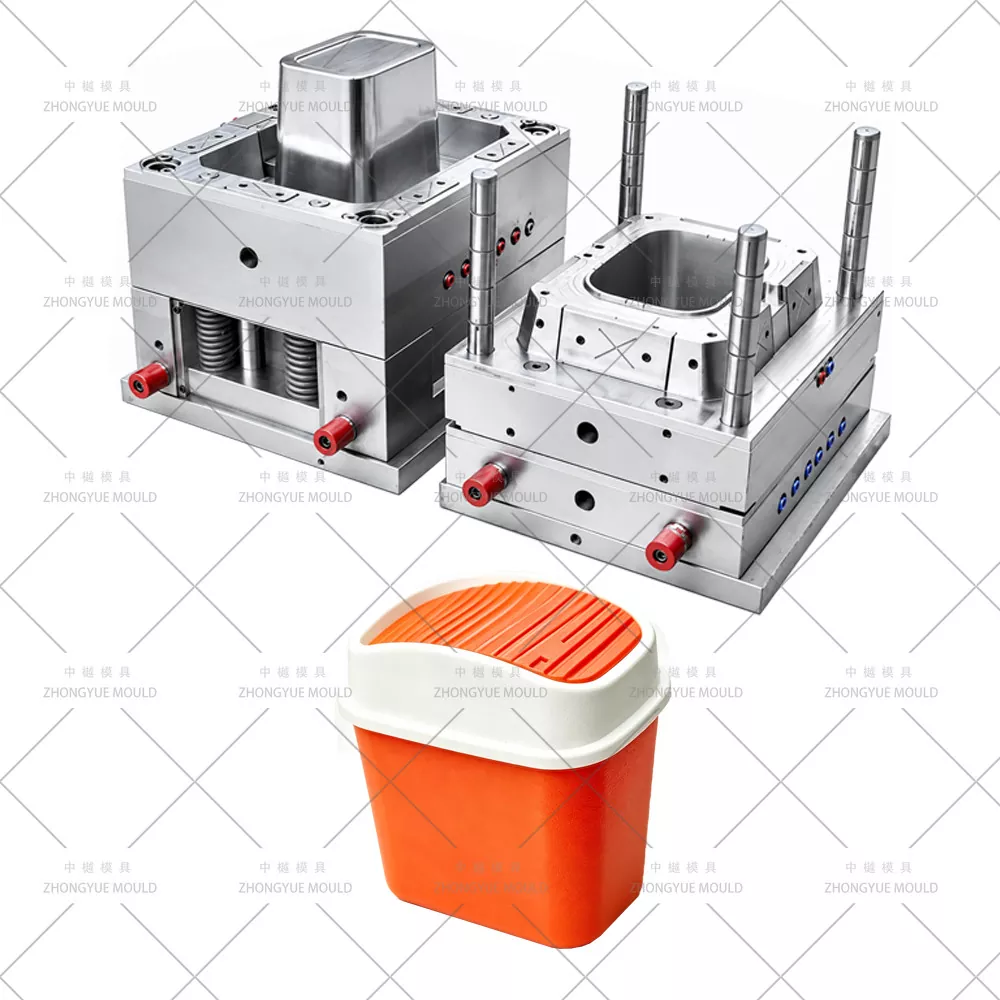

Stampo per telaio centrale per bidone della spazzatura in plastica da scrivania - Produttore di stampi a iniezione per anello intermedio / anello di pressione personalizzato per mini pattumiera da tavolo

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per telaio centrale per bidoni della spazzatura in plastica / anelli intermedi per mini bidoni della spazzatura da tavolo (anelli di pressione, collari di collegamento con fessura a molla e fori perno) a grossisti globali di prodotti per la casa, supermercati e marchi di private label. Il telaio centrale si trova tra il corpo del contenitore e il coperchio basculante/a pressione, comunemente stampato in PP (MFR 10–20 per una leggera flessibilità) o ABS (rigido, in tinta) con una cavità liscia e lucida (SPI B1/B2), caratterizzata da un canale per molla di torsione/compressione integralmente stampato, fori dell'asse del perno da Φ3–5 mm (perni centrali lavorati) e clip a scatto che si innestano sul bordo del corpo del contenitore. I nostri stampi a telaio centrale sono in genere a cavità singola (1×1) o 1+1 L+R per progetti simmetrici, con cancello sottomarino nascosto sulla faccia interna posteriore, perni del nucleo rettificati di precisione (tolleranza h7) per la concentricità del foro di articolazione e analisi DFM per garantire una distanza adeguata (0,15–0,3 mm) sia con le sporgenze del corpo del contenitore che con quelle del perno del coperchio.

Dagli anelli intermedi a pressione per aprire con sede a molla, collari di collegamento del coperchio basculante con foro perno, agli anelli separatori decorativi (senza meccanismo), forniamo una revisione DFM completa prima del taglio dell'acciaio.

Specifiche dello stampo per contenitore della spazzatura in plastica:

Rendi più luminoso il tuo prossimo progetto relativo allo stampo per bidoni della spazzatura in plastica!

Punti chiave della progettazione degli stampi per stampi a telaio centrale

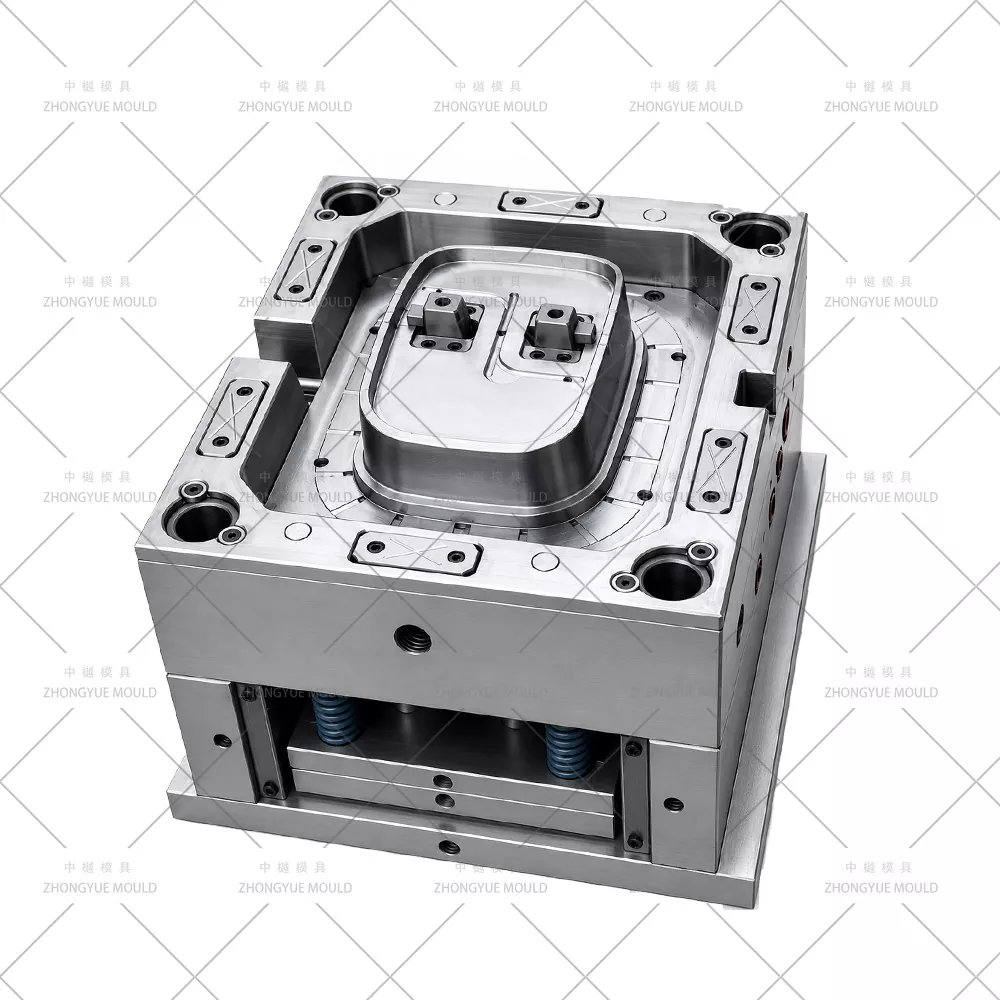

Perni centrali con foro girevole di precisione (Φ3–5 mm)— Mettere a terra i perni centrali H13 o SKD61 con tolleranza h7; fissato o inserito a caldo nel nucleo; verificata la concentricità rispetto alla linea centrale di riferimento (±0,05 mm): fondamentale per un'azione fluida di oscillazione/molla del coperchio.

Geometria del canale della molla/barra di torsione— Spessore uniforme della parete (2,0–2,5 mm) nella scanalatura della molla; gorgogliatore di raffreddamento locale vicino alle estremità spesse del canale per evitare la caduta; pescaggio del canale ≥2° controllato in DFM.

Sottosquadro con clip a scatto— Mini sollevatore angolato o semplice scorrimento — Piccola clip a sottosquadro che si aggancia al bordo del corpo del contenitore; gestito tramite 1-2 mini sollevatori angolati o scivolo poco profondo; interferenza simulata nell'assemblaggio 3D.

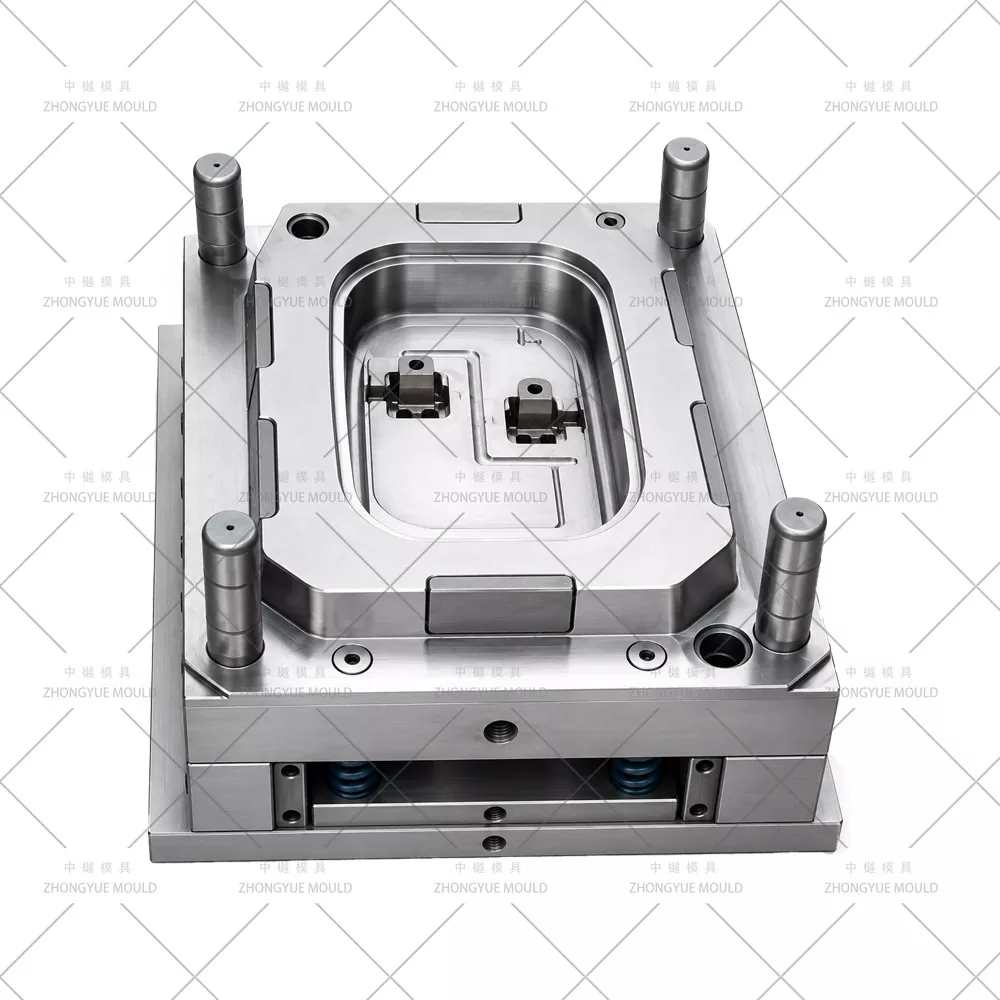

Cavità lucida/satinata— Nessuna struttura in rattan — Standard SPI B1 (satinato); SPI A2 opzionale per la versione PS premium dall'aspetto trasparente; NESSUNA incisione VDI/rattan a meno che non sia specificato come anello esterno decorativo.

Cancello sottomarino nascosto sulla flangia interna/faccia posteriore— Vestigia di porta invisibile dalla faccia esterna visibile; canale freddo diramazione a Y se 1+1 L+R; hot-tip raro (piccola parte, in genere non giustificato dal costo).

Raffreddamento compatto— Deflettore centrale + inserto BeCu — Deflettore passante Ø6–8mm; Inserto BeCu (rame-berillio) sul raggio base del canale a molla; singolo circuito idraulico isolato sufficiente per cicli 8–14 s.

Spazio di montaggio DFM (corpo ↔ telaio ↔ coperchio)— Verifichiamo lo spazio consigliato di 0,15–0,3 mm per impilamento con i disegni del corpo e del coperchio del contenitore per evitare che si incastrino o oscillino.

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della parete del canale a molla, il diametro del foro del perno e la proiezione del perno, lo sformo del sottosquadro della clip, la posizione del cancello e la disposizione dell'espulsore; verificare la distanza di montaggio (0,15–0,3 mm) con i disegni del corpo e del coperchio del contenitore.

Approvazione della progettazione dello stampo (3D)— Assemblaggio completo con disposizione del deflettore di raffreddamento, definizione di precisione del perno centrale (h7), mini sollevatore/slitta per clip, se presente, strategia di ventilazione (sfiato della linea di giunzione da 0,01–0,015 mm).

Lavorazione di precisione— Cavità di sgrossatura/finitura CNC ad alta velocità, foratura profonda per deflettore di raffreddamento, perni del nucleo H13 rettificati (concentricità controllata), lucidatura della cavità/nucleo SPI B1/B2.

Aassemblaggio e prova T1— Funziona su una macchina per iniezione interna; controllare il Ø del foro del perno con un calibro a perno, l'adattamento del canale a molla con la molla/filo fittizio, test di assemblaggio con campioni di corpo e coperchio; fornire video di prova + parti campione.

Correzione e approvazione finale— Ottimizzare se necessario; spedito in custodia senza fumigazione con manuale dello stampo ed elenco delle parti di ricambio (perni del nucleo, perni dell'espulsore, boccola del canale di colata).

Supporto post-vendita— Garanzia sullo stampo di 1 anno, perni centrali/perni di espulsione di ricambio gratuiti per danni non causati dall'uomo, guida tecnica remota.

Perché scegliere ZHONGYUE MOLD per il tuo stampo domestico?

Ricca esperienza nello stampo di prodotti per la casa— Contenitori da scrivania (corpo + coperchio + set telaio centrale), cestini in rattan, sedie, gabbie costruite internamente

Revisione DFM interna con controllo dello stack-up dell'assemblaggio— Verificare la tolleranza del foro del perno e il gioco tra corpo↔telaio↔coperchio prima del taglio dell'acciaio

Competenza nei perni di precisione e nelle scanalature a molla— Perni H13 rettificati, parete uniforme in canali funzionali, design mini-lifter per sottosquadri delle clip

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali della lavorazione, approvazione del campione T1 (test di assemblaggio) prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico, Medio Oriente

Garanzia sullo stampo di 1 anno + perni centrali/perni di espulsione di ricambio

Domande frequenti: telaio centrale/stampo ad anello intermedio

D: Cos'è esattamente il "telaio centrale" rispetto al coperchio o al corpo?

R: Il telaio centrale (anello intermedio/anello di pressione) si trova tra il corpo del contenitore e il coperchio. Ospita il canale della barra a molla/torsione, i fori dell'asse girevole per il coperchio e le clip a scatto per bloccarlo sul bordo del corpo del contenitore. Il coperchio oscilla o preme su questo telaio: il telaio stesso NON sostituisce il coperchio.

D: Hai bisogno dei disegni del corpo del contenitore e del coperchio per indicare lo stampo del telaio centrale?

R: Fortemente consigliato: dobbiamo controllare la distanza di montaggio (profondità di innesto della sporgenza del perno, inserimento a scatto della clip sul Ø del bordo del corpo, arco di oscillazione del coperchio rispetto all'apertura del telaio) e verificare la posizione del foro del perno. Se disponi solo del disegno del telaio, possiamo comunque fare un preventivo, ma l'idoneità al montaggio non può essere verificata in anticipo.

D: Cavità singola o 1+1 L+R?

R: La maggior parte dei telai centrali sono a cavità singola 1×1. Se il telaio è perfettamente simmetrico L/R (parte identica utilizzata su entrambi i lati di un'unità a doppio contenitore - raro per un contenitore singolo) possiamo fare 1+1. Anelli decorativi semplici a volte a 2 cavità. Ti consiglieremo in base alla geometria della tua parte.

D: Quale finitura superficiale: qualsiasi struttura in rattan?

R: No, i telai centrali sono standard SPI B1 (satinato), SPI A2 opzionale per l'anello decorativo PS trasparente. La struttura in rattan/VDI NON viene applicata a meno che non si richieda specificatamente una versione con anello esterno decorativo.

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) del telaio centrale E preferibilmente del corpo del contenitore e del coperchio 3D (o almeno delle loro dimensioni di accoppiamento: diametro esterno superiore del corpo, posizione del perno del coperchio). Specificare il materiale (grado PP MFR/ABS).

Richiedi un preventivo per lo stampo per telaio centrale del contenitore della spazzatura da scrivania in plastica

Invia il disegno 2D del telaio centrale + il modello 3D (e idealmente i file o le dimensioni di accoppiamento del corpo del contenitore/coperchio) e i requisiti del progetto. ZHONGYUE MOLD fornirà una revisione DFM gratuita con controllo dell'assemblaggio + preventivo formale entro 24-48 ore lavorative.

Contattaci subito per avviare il tuo progetto di stampo ad iniezione con anello intermedio/telaio a pressione per mini cestino da tavolo!
