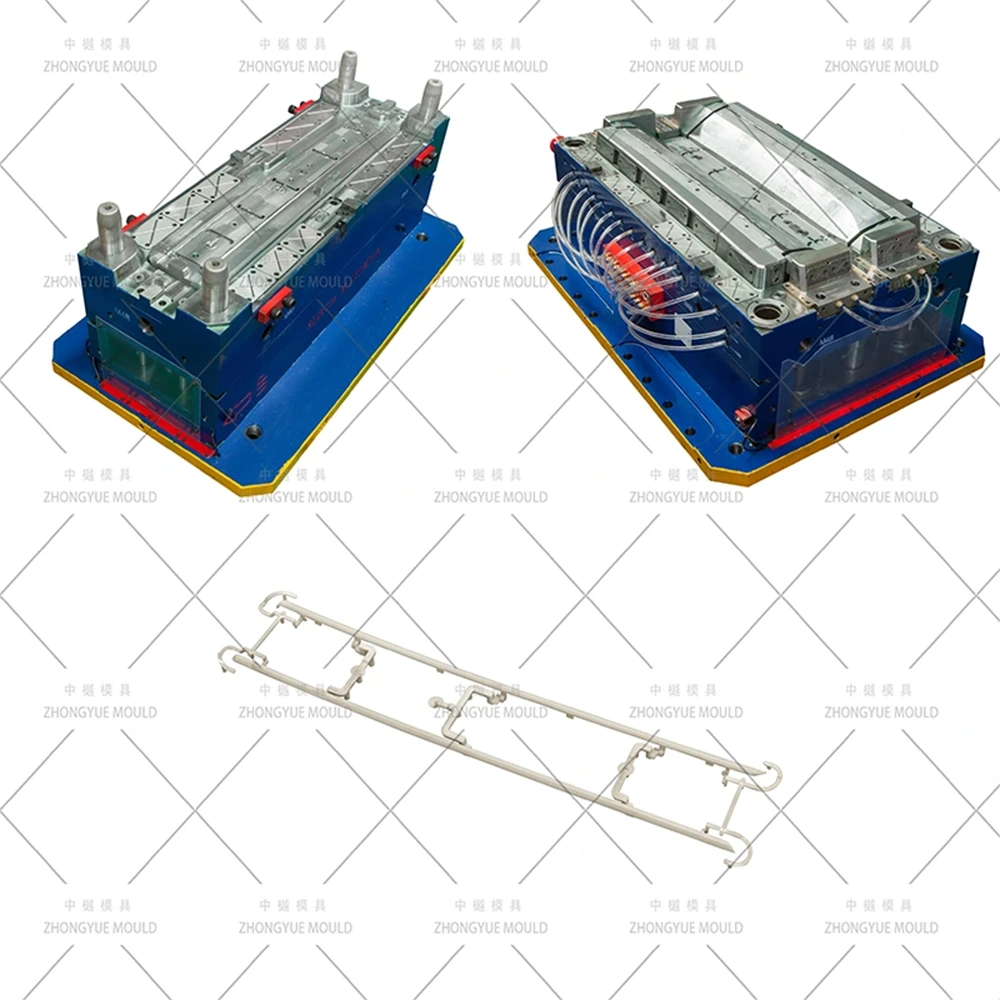

I rivestimenti interni ed esterni delle automobili, come le guarnizioni dei montanti A/B/C, le modanature dei bordi dei finestrini, i rivestimenti delle cinture delle portiere e i battitacco, non solo determinano la qualità visiva del veicolo ma influiscono direttamente anche sulla tenuta della carrozzeria e sulla precisione dell'assemblaggio. Poiché queste parti sono generalmente lunghe, con pareti sottili e presentano complesse sporgenze con clip a scatto o linguette di montaggio sul retro, lo stampaggio a iniezione convenzionale è altamente soggetto a deformazioni, piegamenti e segni visibili di avvallamento. Pertanto, utilizzando un'alta precisioneStampo per finiture automobilisticheè la base fondamentale per garantire la stabilità dimensionale e ridurre i tempi del ciclo produttivo.
Di seguito sono riportate le specifiche tecniche principali degli stampi per finiture automobilistiche prodotti daTaizhou Zhongyue Muffa Co., Ltd., organizzato per una rapida consultazione degli appalti:
| Parametro/Articolo | Specifiche e opzioni |
| Nome dello stampo | Stampo per iniezione di modanature/guarnizioni automobilistiche (stampo per finiture automobilistiche) |
| Acciaio a cavità | 718H (HRC 33–38) o 2738HH per testurizzazione; S136 (HRC 48–52) per cromatura a specchio |
| Nucleo d'acciaio | 718H, P20 o H13 (nitrurato) |
| Scivoli e sollevatori | Acciaio per utensili H13 nitrurato o SKD61 |
| Standard della base dello stampo | LKM, DME, HASCO o standard autoprogettato (peso: 0,8 T – 3,5 T) |
| Configurazione della cavità | 1×1 (cavità singola), 1+1 (coppia simmetrica sinistra/destra), 2+2 o 4 cavità |
| Sistema di corridori | Canale freddo bilanciato (ramo a Y) o canale caldo (YUDO/Synventive open drop) |
| Tipo di cancello | Porta sottomarina nascosta (latente), porta a ventola o porta diretta Hot Drop sul retro |
| Sistema di espulsione | Perni di espulsione + piccoli sollevatori angolari + mini meccanismi di scorrimento idraulici |
| Finitura superficiale | Cavità VDI 27–36 grana pelle opaca / texture MT; S136 SPI A1/A2 lucidante per specchi |
| Polimeri per stampaggio | PP-T20 (riempito talco), ABS, PC+ABS, TPO (esterno nero), ABS per placcatura |
| Software di progettazione | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Profilo di tolleranza | Generale: ±0,05 mm; Passo della clip: ±0,1 mm; Incurvamento: ≤0,3–0,5 mm per 500 mm di lunghezza |
| Tempi di produzione | 30-50 giorni (dall'approvazione della progettazione dello stampo 3D ai campioni di prova T1) |
Per affrontare le vulnerabilità geometriche naturali delle parti di rivestimento automobilistiche lunghe e sottili, è necessario implementare misure di progettazione strutturale specifiche:
• Layout multi-cavità simmetrici: La maggior parte delle finiture automobilistiche sono parti simmetriche sinistra e destra (ad esempio, montanti A lato conducente e passeggero). L'utilizzo di un layout della cavità 1+1 combinato con un canale a Y freddo bilanciato o un canale a caduta calda garantisce tempi di riempimento identici e pressioni di iniezione uniformi in entrambe le cavità.
• Varco sottomarino nascosto:Per garantire un aspetto visibile impeccabile (superficie A) esente da residui di porte, lo stampo utilizza porte sottomarine o latenti. Questi sono progettati sulla flangia interna o sulle nervature strutturali posteriori e sono progettati per auto-tagliarsi automaticamente dopo la separazione dello stampo.
• Meccanismi avanzati di sollevamento e scorrimento:Le parti di rivestimento contengono dozzine di sporgenze strutturali con clip a scatto sulla parte posteriore. Lo stampo incorpora mini sollevatori angolari e slitte idrauliche realizzate in acciaio nitrurato H13 per eliminare questi complessi sottosquadri senza problemi senza causare segni di trascinamento o deformazione della parte.
• Compensazione precisa del ritiro:Materiali come il polipropilene con il 20% di talco (PP-T20) mostrano variazioni di ritiro direzionali (~0,8–1,3% nella direzione del flusso e ~1,0–1,5% nella direzione trasversale). Le dimensioni della cavità dello stampo vengono ridimensionate in modo non uniforme durante la progettazione per evitare incurvamenti longitudinali a lungo termine.
• Circuiti di raffreddamento a zone:Il raffreddamento sbilanciato provoca gravi deformazioni nelle parti sottili. Lo stampo incorpora canali di raffreddamento profondi e indipendenti (∅6–10 mm) lungo la lunghezza della cavità, integrati da inserti in rame al berillio (BeCu) vicino a spesse sporgenze di montaggio per accelerare la dissipazione del calore.
Finiture automobilisticherichiedono resine plastiche specializzate e trattamenti superficiali dell'acciaio per stampi abbinati a seconda della loro posizione e funzione estetica:
• Componenti interni testurizzati opachi:Parti come le guarnizioni dei montanti A/B/C e i battitacco delle soglie delle portiere richiedono una bassa lucentezza e resistenza ai graffi. Questi sono generalmente stampati in PP-T20 o ABS. L'acciaio pretemprato 718H o 2738HH viene scelto affinché la cavità dello stampo risponda in modo ottimale all'incisione con acido chimico o alla testurizzazione laser, ottenendo una grana della pelle VDI 27–36. Gli angoli di sformo devono essere aperti generosamente (minimo 1,5° per grado VDI) per evitare graffi durante l'espulsione.
• Parti esterne lucide e cromate:Parti come i bordi delle finestre o gli accenti della griglia del radiatore utilizzano TPO, PC+ABS o ABS di grado placcatura. Questi richiedono cavità in acciaio inossidabile S136 temprato e lucidate manualmente con una finitura a specchio SPI A1/A2. Qualsiasi vuoto microscopico nell'acciaio viene amplificato dopo la galvanica, rendendo obbligatorie la purezza dell'acciaio di prima qualità e la lucidatura specializzata in camera bianca.
Prima che qualsiasi blocco di acciaio per utensili venga tagliato, vengono eseguite revisioni di convalida digitale per ridurre al minimo gli errori di progettazione e le modifiche ingegneristiche in fase avanzata:
Revisione DFM (Design for Manufacturability).
In questa fase si valuta la consistenza dello spessore della parete (in modo ottimale entro 2,0–3,0 mm per i rifili automatici), l'accessibilità allo sformo, il posizionamento della linea di giunzione e le distanze della corsa del sollevatore per intercettare tempestivamente potenziali segni di avvallamento o colpi brevi.
Analisi della simulazione del flusso di stampo
1. Simula la propagazione del fronte di fusione per stabilire le migliori posizioni dei cancelli, spingendo le trappole d'aria e le linee di saldatura verso le flange posteriori nascoste.
2. Calcola i requisiti di forza di bloccaggio per eliminare le bave della linea di giunzione durante iniezioni lunghe e ad alta pressione.
3. Conduce analisi volumetriche di ritiro e deformazione per prevedere le tendenze alla curvatura, consentendo ai progettisti di applicare regolazioni di controdeformazione direttamente alla geometria dello stampo.
Il nostro ambito di produzione copre l'intera gamma tecnica dei principali profili di rivestimento interni ed esterni automobilistici:
| Tipo di componente | Substrati comuni | Focus primario della progettazione degli stampi |
| Guarnizione pilastro A/B/C | PP-T20, ABS | Disposizione cavità 1+1 L/R; struttura uniforme della pelle opaca VDI; sollevatori complessi di bossoli a clip; sotto-gate nascosto. |
| Finitura della cornice della finestra | Esterno in TPO, ABS cromato | Blocchi con cavità S136; controllo ultra preciso della linea di giunzione per evitare bave; acciaio resistente all'abrasione per formulazioni TPO. |
| Piastra antigraffio/calcio | PP+EPDM, ABS | Incisione di texture ad alta usura; raffreddamento bilanciato per transizioni di nervature da spesse a sottili; Configurazioni a 1+1 o 2 cavità. |
| Accenti luminosi della griglia | ABS di grado placcatura | Cavità per lucidatura a specchio SPI A1; percorsi per corridori senza esitazioni; linee di testimonianza minime; configurazioni a cavità singola. |
| Corrimano sul tetto/rivestimento del parabrezza | TPO, PP+EPDM-T20 | Stabilizzazione sottile a striscia sottile; più zone di raffreddamento per evitare piegamenti; allineamento preciso per una perfetta corrispondenza dello spazio tra i corpi. |
Fondata nel 2015,Taizhou Zhongyue Muffa Co., Ltd.è un produttore e fornitore cinese di stampi a iniezione high-tech con sede a Huangyan, Taizhou, provincia di Zhejiang, ampiamente riconosciuta come la "Città dello stampo della Cina". Il nostro moderno stabilimento produttivo si estende su una superficie di oltre 10.000 mq.
Spinto dalla nostra filosofia di base, "La qualità crea il futuro, il focus crea professionisti", Zhongyue fornisce soluzioni complete end-to-end, tra cui progettazione e produzione di stampi in plastica, supporto per lo sviluppo del prodotto e stampaggio a iniezione per la produzione di massa. Manteniamo un dipartimento di ingegneria altamente stabile in cui oltre il 70% dei nostri tecnici principali possiede oltre 10 anni di esperienza diretta nel settore. L'azienda possiede la certificazione di gestione della qualità ISO 9001 e gestisce centri di lavoro CNC ad alta velocità, macchinari per elettroerosione di precisione e macchine di misura a coordinate (CMM) per soddisfare i rigorosi standard di utensili per l'esportazione dei fornitori internazionali di ricambi auto Tier-1 e degli OEM.
Zhongyue Mold applica una rigorosa gestione delle tappe fondamentali a ogniStampo per finiture automobilisticheprogetto:
1. Avvio del progetto e revisione DFM (giorni 1–3): revisione tecnica dei dati delle parti, determinazione delle linee di giunzione, posizionamento dei cancelli e layout delle diapositive, seguita dalla consegna di un rapporto DFM completo.
2. Moldflow e progettazione di strutture 3D (giorni 4–12): esecuzione di simulazioni di stampaggio a iniezione per ottimizzare i modelli di riempimento. Generazione di modelli di assieme 3D completi (UG NX / CATIA) per l'approvazione finale del cliente.
3. Lavorazione di utensili di precisione (giorni 13-35): esecuzione di sgrossatura e finitura CNC ad alta velocità, foratura a cannone profonda per linee di raffreddamento, elettroerosione per rientranze a clip fine e testurizzazione VDI specializzata finale o lucidatura a specchio manuale S136.
4. Prova dello stampo T1 e convalida dimensionale (giorni 36–42): esecuzione della prova iniziale dello stampo sulle nostre presse per stampaggio a iniezione interne. Acquisizione di video di campionamento dal vivo, generazione di un rapporto dimensionale CMM completo e invio di campioni di plastica T1 gratuiti al cliente tramite corriere espresso.
5. Messa a punto dello stampo e imballaggio per l'esportazione (giorni 43–50): implementazione di piccole modifiche basate sulla verifica del campione. Applicazione di rivestimenti antiruggine, imballaggio dello stampo in una cassa di esportazione in legno priva di fumigazione e spedizione insieme agli schemi tecnici e a un pacchetto di pezzi di ricambio personalizzati al 5%.
D1: La vostra fabbrica può costruire parti di rivestimento simmetriche sia sinistra (L) che destra (R) in un unico stampo?
R: Sì. La maggior parte delle guarnizioni simmetriche dei montanti, dei battitacco e delle finiture della linea di cintura dei finestrini sono progettate in una configurazione di cavità 1+1 (o 2+2 per le strisce piccole). Ciò garantisce tempi di ciclo, proprietà dei materiali e uniformità del colore identici tra entrambe le parti, raddoppiando al tempo stesso la produzione per colpo.
Q2: Come si evita che le strisce di rifinitura in plastica lunghe e sottili si deformino o si pieghino dopo l'espulsione?
R: Contrastiamo l'incurvamento eseguendo analisi complete della deformazione Moldflow durante la fase di progettazione. Applichiamo una scala di ritiro non uniforme basata sul grado specifico di resina (ad esempio, PP-T20) e integriamo più circuiti di raffreddamento indipendenti e suddivisi in zone (deflettori e gorgogliatori) per equalizzare la contrazione termica attraverso il nucleo e la cavità.
Q3: Quale acciaio per utensili consigliate per le finiture esterne cromate lucide?
R: Raccomandiamo rigorosamente l'acciaio inossidabile S136 a tempra completa (trattato termicamente a HRC 48–52). S136 fornisce la densità del materiale e la resistenza alla corrosione necessarie per ottenere una lucidatura a specchio SPI A1/A2 impeccabile, garantendo che le parti stampate rimangano esenti da vaiolature o increspature superficiali dopo la galvanizzazione.
Q4: Che livello di trasparenza offrite agli acquirenti durante la fase di fabbricazione dello strumento?
R: Manteniamo una chiara comunicazione di tracciamento. Gli ingegneri di progetto forniscono rapporti settimanali dettagliati sui progressi supportati da foto e video ad alta risoluzione delle fasi di lavorazione attive. Per le prove sugli stampi T1/T2, supportiamo collegamenti di streaming video in diretta in modo che il tuo team possa osservare il processo di test ed espulsione in tempo reale.
Q5: Qual è la garanzia standard e il pacchetto di supporto dei componenti per gli stampi per l'esportazione?
R: Forniamo una garanzia completa di 1 anno oltre a garanzie certificate sulla durata dell'utensile (ad esempio, minimo 500.000 colpi per l'acciaio 718H). Inoltre, spediamo gratuitamente ogni stampo con un pacchetto di pezzi di ricambio critici aggiuntivi del 5% (inclusi perni di espulsione, molle di sollevamento e guarnizioni interne) per evitare tempi di fermo della produzione.
• Competenza automobilistica specializzata:Anni di comprovata esperienza nello sviluppo di paraurti di grandi dimensioni, gruppi di cruscotti, finiture di montanti e strisce luminose ad alto aspetto.
• Produzione interna integrata:Tutte le fasi, dalla generazione DFM e simulazioni Moldflow alla lavorazione CNC, lucidatura e stampaggio su pista, vengono eseguite sotto lo stesso tetto per controllare costi e tempi di consegna.
• Integrità certificata della catena di fornitura:Forniamo acciai per utensili tracciabili e certificati (come LKM, ASSAB o Groeditz originali) e configurazioni di canali caldi (YUDO, Synventive) supportati da certificazioni dei materiali.
• Supporto logistico conforme alle esportazioni:Forniamo casse di legno completamente conformi e prive di fumigazione, schemi tecnici in inglese, manuali operativi dettagliati dello stampo e registri tracciabili dei trattamenti termici.
Un sistema ingegnerizzato e di alta precisioneStampo per finiture automobilistichebilancia l'estetica cosmetica impeccabile con l'affidabilità meccanica a lungo termine durante la produzione in grandi volumi.Taizhou Zhongyue Muffa Co., Ltd.combina sistemi di ingegneria avanzati, infrastrutture specializzate di utensili Huangyan e rigorosi protocolli di verifica della qualità per proteggere le linee di assemblaggio da difetti di stampaggio comuni come bave, deformazioni e segni di affondamento.
Pronto a ottimizzare il tuo prossimo programma di stampaggio automobilistico? Per favorecontattacioggi inviando i modelli 3D dei componenti di rivestimento e i volumi annuali target. Il nostro ufficio tecnico fornirà una revisione DFM completa e un preventivo commerciale formale e competitivo entro 24-48 ore lavorative. Miglioriamo insieme la vostra precisione produttiva.
-
