Stampo per coperchio per scatola portaoggetti da 40 litri

Stampo per coperchio per scatola di stoccaggio da 40 litri – Produttore di stampi a iniezione per coperchio/copertura per contenitori di stoccaggio da 40 litri in plastica personalizzati

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per coperchi per scatole di stoccaggio da 40 litri/stampi a iniezione per coperchi per contenitori di stoccaggio in plastica da 40 litri (coperchi per scatole a scatto o incernierati) a grossisti globali di prodotti per la casa, supermercati e marchi di marchi privati. Il coperchio della scatola di stoccaggio da 40 litri è un componente di medie dimensioni a basso spessore (profondità in genere 40–70 mm) stampato in PP (MFR 8–15 g/10 min, colore abbinato al corpo o PS/ABS trasparente per finestre di visualizzazione premium) con una superficie esterna liscia e satinata (SPI B1/B2) e nervature interne a scatto che si incastrano nella flangia superiore della scatola da 40 litri. I nostri stampi per coperchi sono comunemente progettati a 2 o 4 cavità (2×1, 2×2 o 1+1 L+R per coperchi sagomati) per bilanciare il ciclo più lento del corpo della scatola da 40 litri (1×1, ciclo ~22–35 s). Le caratteristiche includono un cancello sottomarino nascosto sul bordo interno, micro-sollevatori angolari o guide poco profonde per sottosquadri con clip a scatto, scanalatura opzionale per guarnizione in silicone e verifica DFM della distanza tra il coperchio e il corpo (0,2–0,4 mm). Per le versioni premium, integriamo inserti trasparenti intercambiabili per finestre (PS/ABS) all'interno dello stesso stampo del coperchio.

Dai coperchi delle scatole di stoccaggio a scatto (abbinamento di colori in PP opaco), coperchi trasparenti delle finestre (inserto PS/ABS), ai coperchi con scanalatura per guarnizioni per la conservazione a prova di polvere, forniamo una revisione DFM completa prima del taglio dell'acciaio.

Specifiche dello stampo per scatola di stoccaggio per iniezione di plastica:

Rendi il tuo prossimo progetto di stampo per scatole di plastica più luminoso!

Punti salienti della progettazione degli stampi per stampi per coperchi di scatole di stoccaggio da 40 litri

Multi-cavità per il bilanciamento dell'uscita (2×1, 2×2, 4×1) — il corpo della scatola da 40 litri è 1×1 (ciclo ~22–35 s); i cicli del coperchio sono più rapidi (~10–18 s) → lo stampo per coperchio a 2 o 4 cavità corrisponde alla produttività giornaliera senza una produzione eccessiva di coperchi. Runner ramificato a Y e bilanciato per tempo di riempimento della cavità in DFM.

Sottosquadro della clip con inserimento a scatto — Sollevatore microangolato o slitta poco profonda — 1–2 sollevatori piccoli (corsa 5–10 mm) o slitta ad angolo poco profondo ritirano la clip a scatto che si aggancia alla flangia superiore della scatola da 40 litri; Inserti nitrurati H13 antiusura; interferenza verificata nell'assieme 3D.

Compensazione del restringimento per coperchio in PP (estrazione media) — ritiro del PP ~1,2–1,8%; perimetro del coperchio/sede della flangia leggermente ingranditi in base al restringimento verificato da Moldflow; Distanza tra il coperchio e il corpo controllata a 0,2–0,4 mm (controllata con il disegno/le dimensioni del corpo della scatola da 40 litri).

Cancello sottomarino nascosto (latente) sulla flangia interna/faccia posteriore: vestigia del cancello invisibili dalla faccia esterna visibile; canale freddo con diramazione a Y standard per multi-cavità; punta calda (aperta) opzionale per coperchio premium in PS trasparente a cavità singola.

Raffreddamento a parete sottile e ciclo breve — Deflettore Ø6–8mm + gorgogliatore periferico nel nucleo; circuito isolato; ciclo tipico 10-18 secondi; Prese d'aria sulla linea di giunzione da 0,01–0,015 mm per evitare bruciature su sezioni sottili.

Finitura superficiale — Lucidatura satinata Standard/Lucidatura elevata per zona finestra — Cavità SPI B1/B2 satinata (coperchio PP standard); SPI A2 lucido (inserto S136) per la zona della finestra trasparente; NESSUNA incisione con trama in rattan/VDI, a meno che non sia stata ordinata appositamente come versione decorativa. Nucleo lucidato SPI B1 per un facile rilascio.

Scanalatura per guarnizione in silicone e inserto con logo opzionali — Scanalatura per O-ring lavorata nel nucleo; inserto con logo in rilievo/debossing intercambiabile sul lato interno non visibile o sul retro.

Design con inserto finestra trasparente (coperchio Premium) — Cavità progettata con inserto lucido S136 rimovibile per la zona finestra trasparente; materiale della finestra (PS/ABS) iniettato separatamente o tramite sovrastampaggio 2K (opzionale).

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione DFM: analisi dello spessore della parete del coperchio (tipicamente 1,5–2,5 mm), sottosquadro della clip a scatto e corsa del sollevatore, posizione del cancello e bilanciamento del ramo a Y della guida per cavità multiple, spazio di seduta tra coperchio e corpo (SONO NECESSARI dimensioni/disegno della flangia superiore del corpo scatola da 40 litri). Suggerisci il numero di cavità in modo che corrisponda al rapporto di uscita dello stampo del corpo da 40 litri.

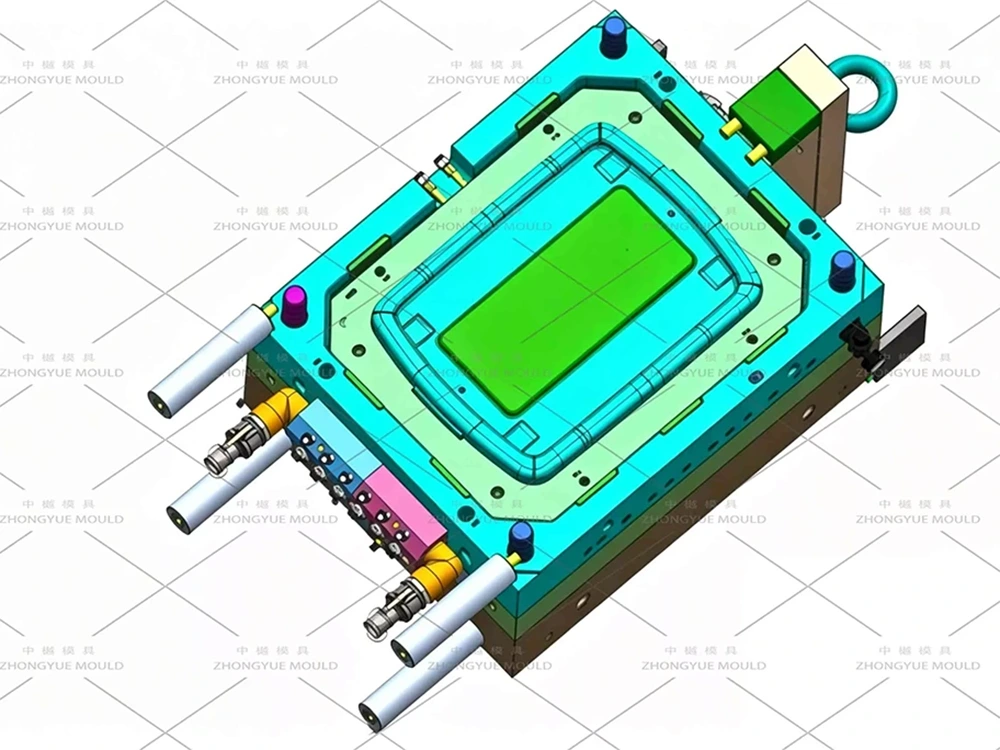

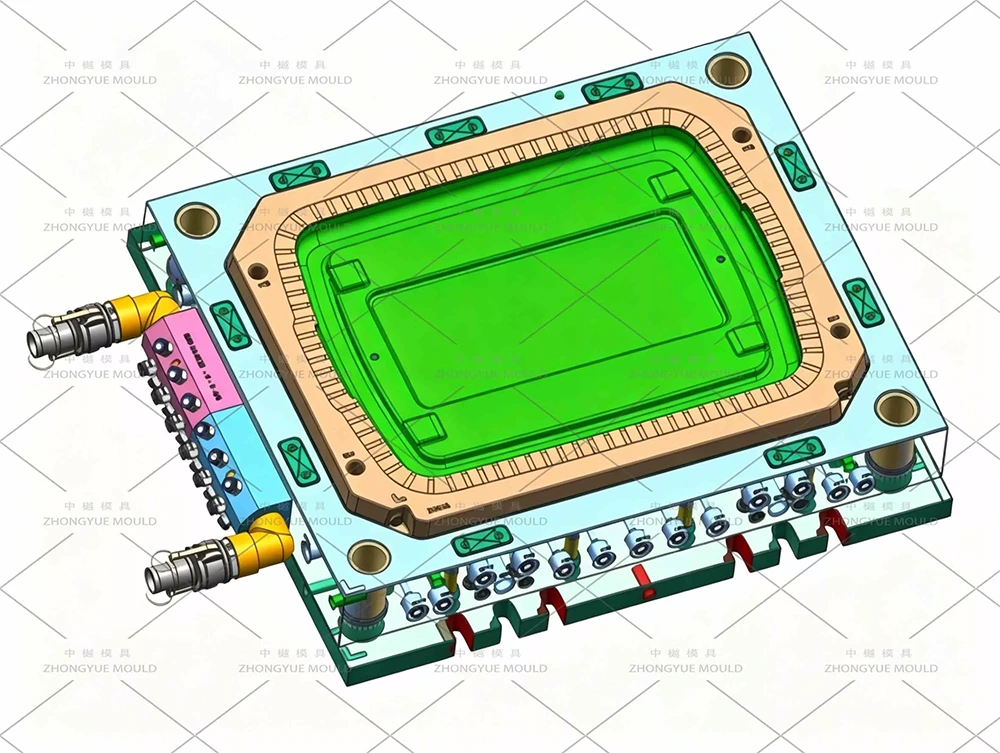

Approvazione della progettazione dello stampo (3D): assemblaggio completo con disposizione del deflettore di raffreddamento, dettagli del micro-sollevatore/slitta con controllo delle interferenze, simulazione del bilanciamento del canale, strategia di ventilazione (linea di giunzione 0,01–0,015 mm).

Lavorazione di precisione: cavità di sgrossatura/finitura CNC ad alta velocità, nucleo/cavità SPI B1/B2 (o S136 A2 per zona lucida), nitrurazione con micro-lifter H13 e adattamento manuale, tasca per inserto logo lavorata.

Assemblaggio e prova T1: esecuzione su macchina per iniezione interna; controllare l'inserimento a scatto sul campione del corpo della scatola da 40 litri (inviato o acquistato separatamente), traccia del cancello, ciclo di raffreddamento (~10–18 s); fornitura video prova + campione coperchi + controllo dimensionale.

Correzione e approvazione finale: messa a punto dei tempi del sollevatore, se necessario; spedito in custodia senza fumigazione con manuale dello stampo ed elenco delle parti di ricambio (molla micro-sollevatore, perni di espulsione, estrattore per materozza).

Supporto post-vendita: garanzia sullo stampo di 1 anno, pezzi di ricambio gratuiti per danni non causati dall'uomo (in particolare molla/perni del micro-sollevatore), guida tecnica remota.

Perché scegliere ZHONGYUE MOLD per il tuo stampo domestico?

Ricca esperienza di stampi domestici: scatole di stoccaggio da 5 litri a 120 litri (set corpo + coperchio), contenitori in rattan, sedie, gabbie, cestini costruiti internamente

DFM interno con controllo di adattamento corpo-coperchio: verifica il gioco della flangia tra coperchio e scatola (0,2–0,4 mm) utilizzando il disegno/le dimensioni del corpo da 40 litri prima del taglio dell'acciaio; consigliare il conteggio ottimale delle cavità (2×1 / 2×2) per corrispondere alla produzione corporea

Competenza in multi-cavità e micro-sollevatori: guida con ramo a Y bilanciata, piccoli sollevatori/scivoli con clip a scatto calcolati correttamente; Zona lucida S136 opzionale per finestra trasparente

Controllo di qualità rigoroso e progresso trasparente: foto settimanali della lavorazione, approvazione del campione T1 (controllo dell'idoneità del campione corporeo) prima della spedizione

Esperienza nell'esportazione: stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico, Medio Oriente

1 anno di garanzia sullo stampo + fornitura di pezzi di ricambio (molle micro-lifter, perni di espulsione)

Domande frequenti

D: Quale numero di cavità dovrei scegliere: 1×1, 2×1 o 2×2?

R: Il corpo della scatola da 40 litri è solitamente 1×1 (ciclo ~22–35 s). Il coperchio funziona più velocemente (~10–18 s), quindi consigliamo 2 cavità (2×1) o 4 cavità (2×2 o 4×1) per bilanciare approssimativamente la produzione giornaliera. Raccontaci il numero delle tue cavità corporee e il tuo volume giornaliero: calcoleremo il numero ottimale di cavità palpebrali.

D: Lo stampo del coperchio necessita del disegno del corpo della scatola?

R: Fortemente consigliato: abbiamo bisogno del diametro del bordo superiore o della lunghezza x larghezza della scatola, dello spessore della flangia e della posizione della scanalatura a scatto (o inviare il corpo in 3D) per verificare la distanza di inserimento del coperchio (0,2–0,4 mm) e l'innesto dei fermagli a scatto prima di tagliare l'acciaio.

D: Quale finitura superficiale: qualsiasi struttura in rattan/intreccio?

R: Lo standard è lo smalto satinato SPI B1/B2 (senza texture) per i coperchi in PP. SPI A2 lucido (inserto S136) opzionale per zona finestra in PS trasparente o ABS premium. L'incisione VDI/canna in rattan NON viene applicata a meno che non si ordini un coperchio in versione decorativa speciale da abbinare al corpo della scatola in rattan.

D: È possibile aggiungere una scanalatura per la guarnizione di tenuta in silicone?

R: Sì: scanalatura per O-ring/guarnizione lavorata nel nucleo; possiamo anche consigliare la sezione trasversale della scanalatura (tipicamente 2,0–3,0 mm di larghezza × 1,5–2,0 mm di profondità) in base alla dimensione standard del cavo in silicone.

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) del coperchio E preferibilmente dimensioni della flangia superiore del corpo scatola da 40 litri o 3D; comunicaci il numero di cavità dello stampo del corpo (1×1 ecc.), il volume annuale, la cavità del coperchio preferita (2×1/2×2) e il materiale (PP MFR/GPPS/ABS).

Richiedi un preventivo per il tuo stampo per coperchio per scatola portaoggetti da 40 litri

Invia il disegno 2D del coperchio della scatola di stoccaggio da 40 litri + modello 3D (e idealmente le dimensioni/file della flangia superiore del corpo della scatola da 40 litri) e le informazioni sulla cavità dello stampo del corpo da 40 litri. ZHONGYUE MOLD fornirà una revisione DFM gratuita con controllo dell'adattamento del coperchio-corpo + raccomandazione sul numero di cavità + preventivo formale entro 24-48 ore lavorative.

Contattaci subito per avviare il tuo progetto di stampo a iniezione per coperchio/coperchio per contenitore di stoccaggio in plastica da 40 litri!
