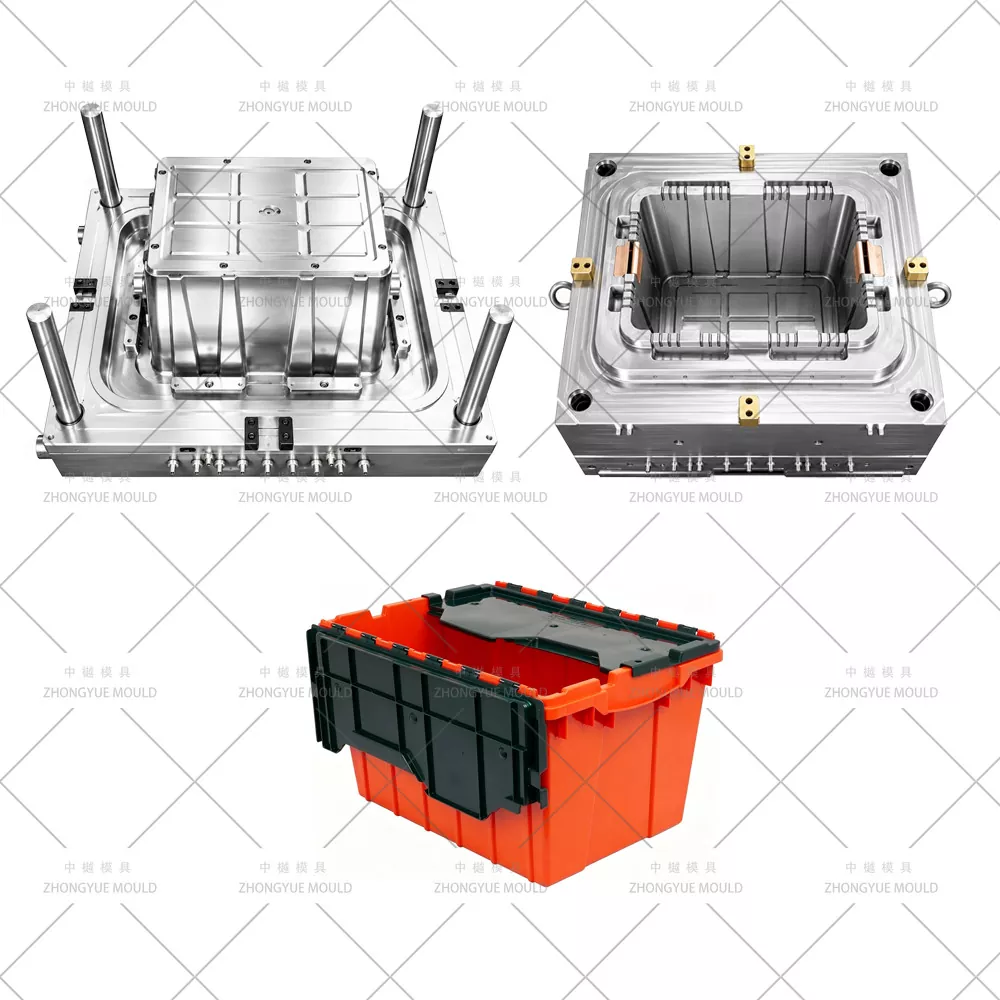

Scatola impilabile per nidificazione con stampo per coperchio attaccato

Scatola di immagazzinaggio impilabile impilabile con stampo con coperchio attaccato - Produttore di contenitori con coperchio attaccato di dimensioni europee/produttore di stampi a iniezione per borse inseribili

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce scatole impilabili con stampi per coperchio attaccato / borse impilabili in PP monopezzo con coperchi a cerniera integrati (contenitori Euro con coperchio attaccato, 21 L / 46 L / 56 L / 67 L - 400 × 300 mm e 600 × 400 mm impronte) a fornitori di logistica globale, distributori farmaceutici, centri logistici di e-commerce e Operatori di magazzino 3PL.

A differenza di una scatola di immagazzinaggio a corpo separato + coperchio sciolto, questo prodotto è stampato in UN UNICO colpo come un'unica parte in plastica: il corpo della scatola, il coperchio (coperchio "coccodrillo" a lembo singolo o doppio) e una sottile cerniera vivente integrale in PP (anima da 0,25–0,4 mm) che li collega. Le pareti laterali sono rastremate (1,5–3° per lato), quindi le borse vuote si annidano in profondità: altezza annidata 75–90 mm rispetto all'altezza totale 220–365 mm, con un risparmio del 60–75% sul volume di ritorno vuoto. Molte versioni includono occhielli con sigillo antimanomissione, supporti per etichette su 4 lati e impugnature ergonomiche.

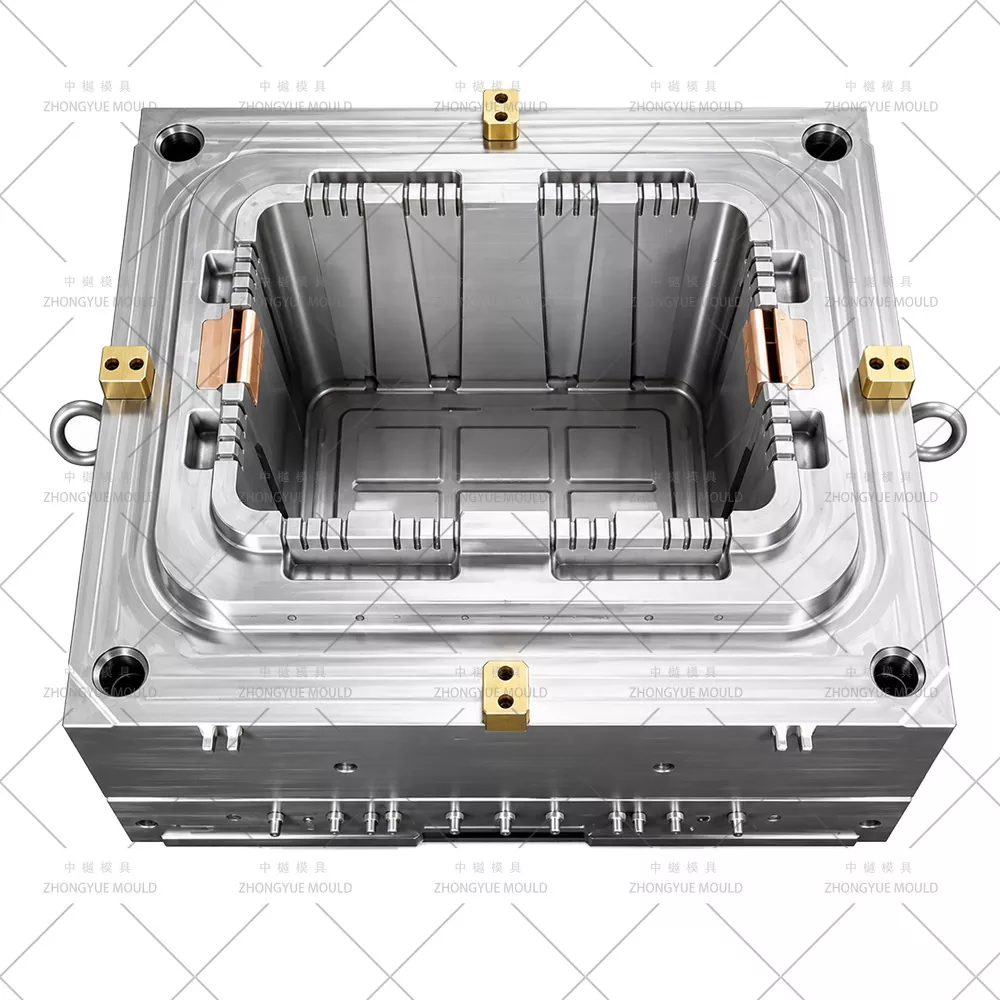

I nostri stampi sono a cavità singola (1×1) e producono insieme corpo+coperchio+cerniera (stampo separato opzionale per coperchio di ricambio a 2 cavità citato), con raffreddamento dell'inserto BeCu nella zona della cerniera (flusso moderato per preservare la duttilità del PP e la durata della cerniera), deflettore centrale centrale, cancello sottomarino nascosto sulla flangia interna del coperchio e DFM completo che convalida la distanza di interferenza dall'annidamento (≥1,5 mm per lato quando annidato a 10 altezze) e l'impegno del labbro di impilamento con il coperchio della scatola sottostante.

Dalle borse nidificate da 21 L 400×300 mm con coperchio attaccato, ai contenitori Euro da 46 L/56 L/67 L 600×400 mm con coperchio attaccato (predisposti per il trasporto a fondo piatto), ai coperchi a doppio lembo in coccodrillo con fessure per cinghia/cinghia, forniamo revisione DFM e analisi di raffreddamento/deformazione Moldflow prima del taglio dell'acciaio.

Specifiche dello stampo per scatola di stoccaggio per iniezione di plastica:

Rendi più luminoso il tuo prossimo progetto di stampo per scatole di plastica!

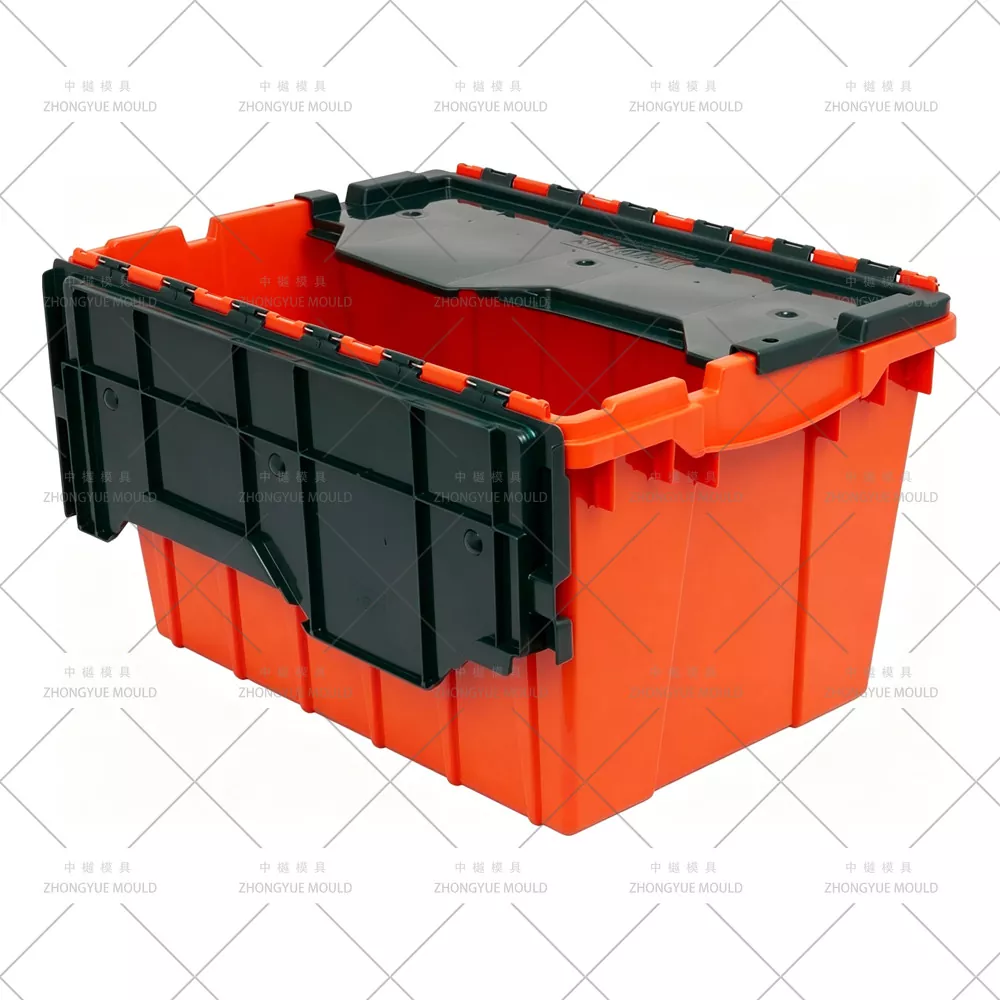

Cos'è una scatola impilabile impilabile con coperchio attaccato?

Una scatola impilabile impilabile con coperchio attaccato (chiamato anche contenitore con coperchio attaccato– ALC / Nest & Stack Tote) è stampato a iniezione in PP vergine (MFR 8–12 g/10min per la migliore resistenza alla fatica della cerniera; MFR 12–18 accettabile per le aree non cerniera) in uno stampo a cavità singola che forma contemporaneamente scatola + coperchio + cerniera vivente integrale.

Identificatori chiave rispetto agli articoli precedenti:

Conicità di nidificazione— pareti laterali rastremate all'interno e all'esterno (1,5–3°/lato); le scatole vuote scivolano l'una dentro l'altra; altezza annidata tipicamente 75–90 mm (gamma 21L–67L).

Cerniera collegata/integrata— nastro in PP assottigliato (0,25–0,4 mm) lucido e raggiato; sopravvive a oltre 50.000 cicli di apertura/chiusura senza fessurazioni da stress bianco quando vengono utilizzati il ​​PP MFR corretto e il profilo di temperatura dello stampo corretto.

Compatibilità con l’impronta dell’Euro— 600×400 mm (46L–67L) o 400×300 mm (21L) da impilare su pallet UE (1200×800 mm per nidi 2×3); base piatta per lo spostamento del trasportatore/nastro.

Occhielli antimanomissione + porta etichette— Fori sagomati per sigilli monouso e targhette per etichette incassate su 4 lati.

Stampo singolo = corpo + coperchio + cerniera— nessun coperchio allentato da perdere; stampo opzionale separato con coperchio di ricambio citato.

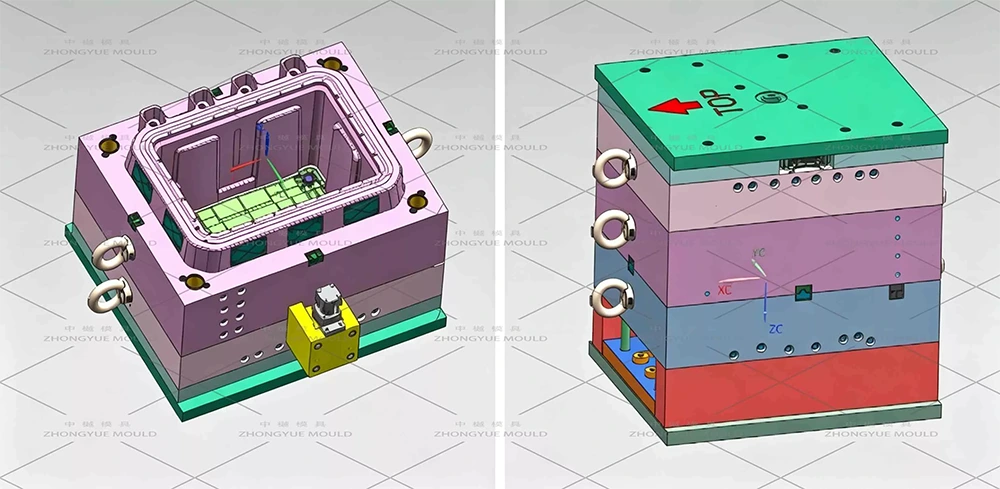

Punti salienti della progettazione dello stampo (versione Nesting ALC)

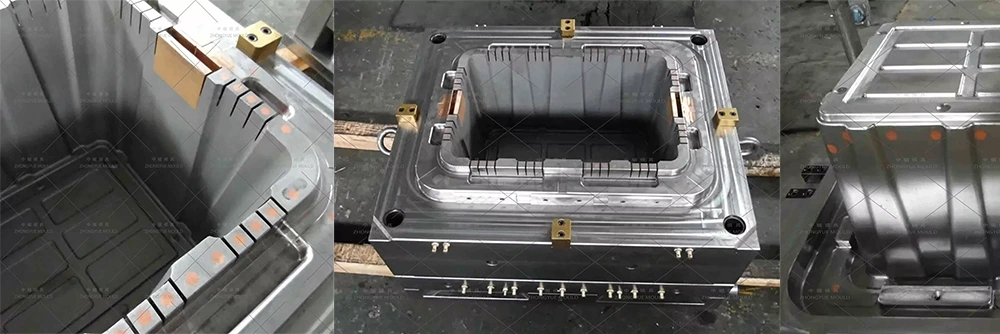

Zona cerniera vivente integrale: assottigliamento del nastro e raffreddamento moderato BeCu

Anima della cerniera con cavità assottigliata localmente a 0,25–0,4 mm (tipico 0,3 mm per PP MFR 8–12) con raggi di miscelazione R0,15–0,25 mm su entrambi i lati, lucidata a specchio/satinata (SPI A2/B1). L'inserto BeCu nella zona cerniera funziona a ΔT 5–6℃ (non eccessivamente raffreddato!) per mantenere l'orientamento molecolare del PP e la resistenza alla piegatura (oltre 50.000 cicli). Raffreddamento eccessivo → cerniera fragile; sottoraffreddamento → lavello sul coperchio/scatola vicino alla cerniera.

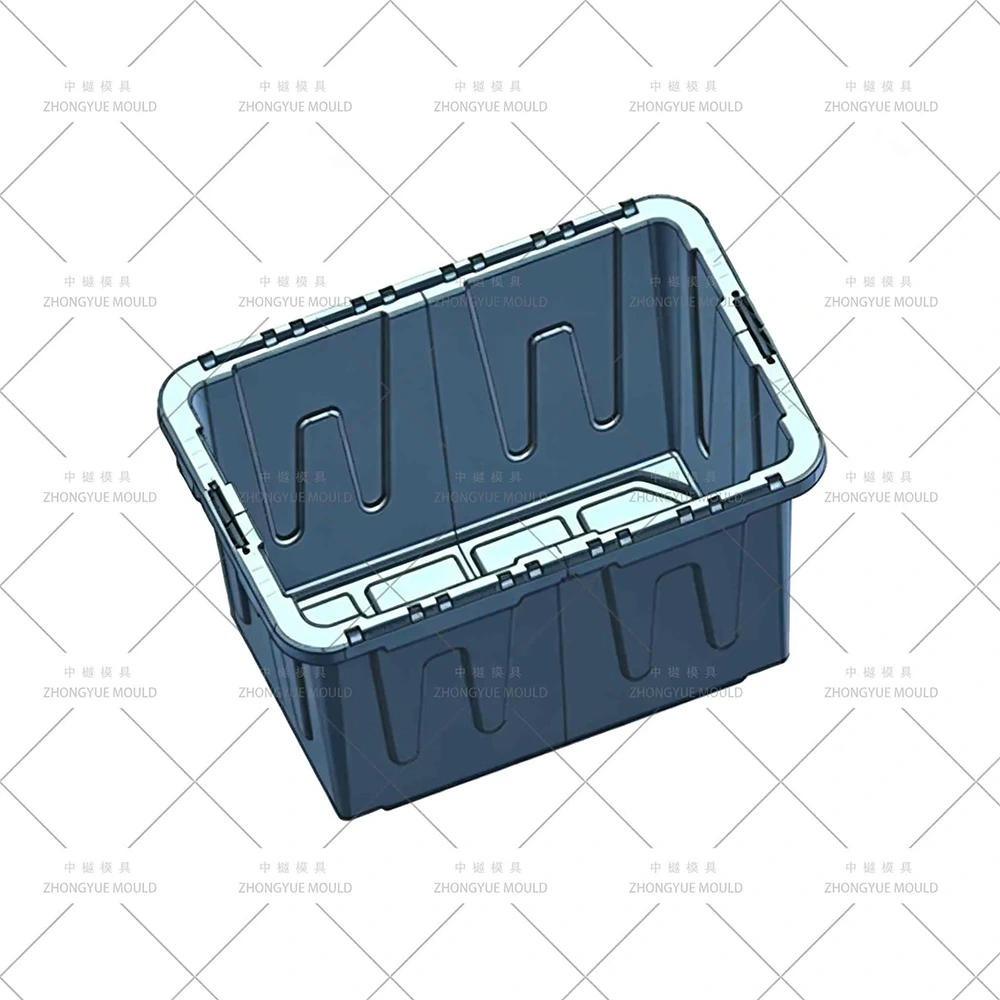

DFM conicità e interferenza di annidamento: simulazione di stack di annidamento 3D

Sformo della parete laterale 1,5–3°/lato (ID e DE stessa rastremazione per mantenere lo spessore della parete costante quando annidati). Simuliamo 10-12 vuoti annidati in 3D per verificare la distanza minima ≥ 1,5 mm (rec. 2 mm) tra le sporgenze della parete annidata e della base (nervature, bordo di impilamento). Target: altezza annidata ≤80 mm (serie 600×400) o ≤75 mm (serie 400×300).

Design con coperchio a coccodrillo (doppio lembo) o a lembo singolo

I coperchi a doppia aletta ("coccodrillo") si incastrano al centro e si agganciano al labbro superiore della scatola; richiedono il dettaglio della nervatura della divisione centrale e talvolta un mini inserto sciolto per il profilo di chiusura sottosquadro: controllato nell'assemblaggio 3D. Versione monofalda più semplice, stesso stile dello stampo.

DFM per l'impegno delle labbra impilabile

La flangia superiore è dotata di una sporgenza di impilamento incassata che si aggancia alla parte superiore del coperchio della scatola sottostante quando è completamente impilata. Verifichiamo la planarità del labbro di impilamento ± 0,3 mm e la dimensione dell'incavo superiore del coperchio rispetto alla scatola sotto il bordo in DFM.

Porta secondaria nascosta sulla flangia interna del coperchio/flangia interna superiore della scatola

Cesoia per cancello sottomarino Ø1,2–1,8 mm sulla faccia interna non visibile; Non passare MAI attraverso il nastro della cerniera (provoca un orientamento debole e bruciature). Vestigia vestita a filo; nessun segno di cancello visibile sulle facce esterne.

Raffreddamento: deflettore centrale + cerniera BeCu + raggio inferiore BeCu

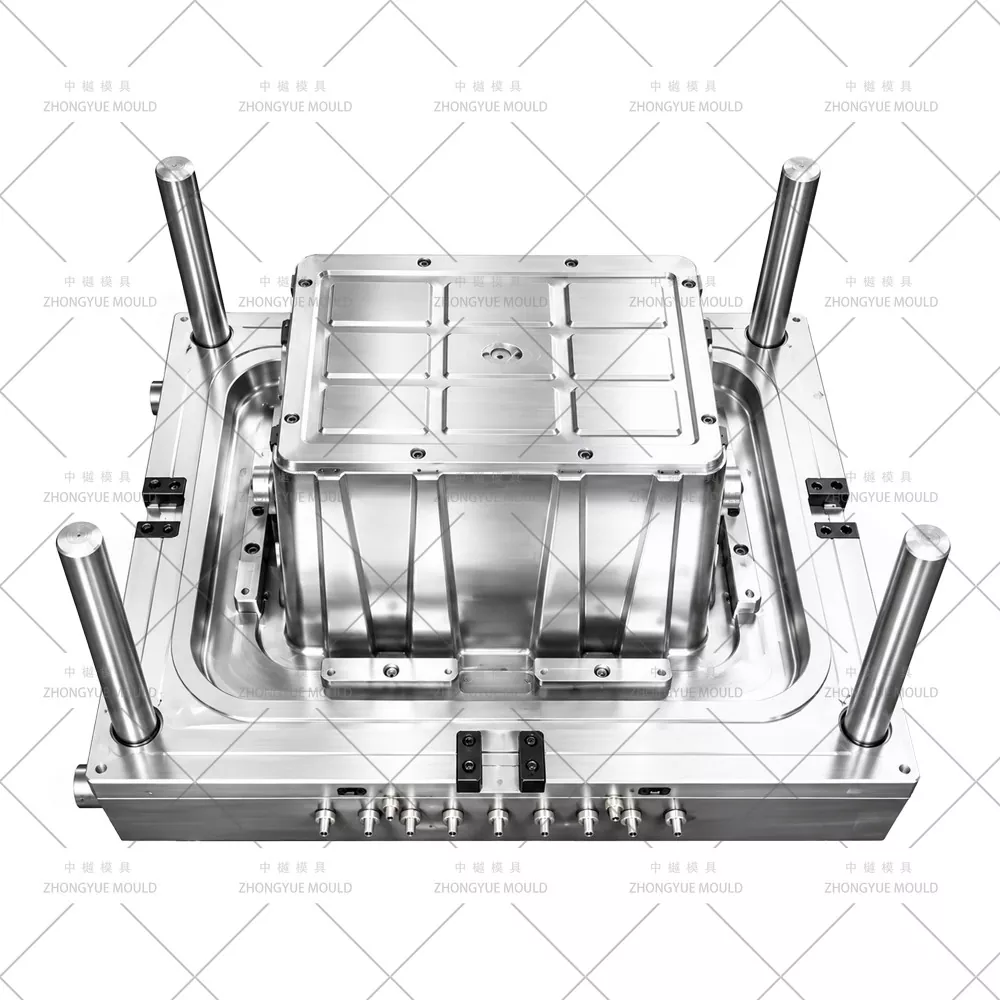

Nucleo: deflettore Ø10–12mm; Raggio inferiore della cavità: inserto BeCu; Zona cerniera: inserto BeCu con flusso d'acqua moderato. 2–3 circuiti isolati; ΔT ingresso-uscita ≤4℃ (nucleo), 5–6℃ (zona cerniera accettabile).

Dettagli dell'occhiello antimanomissione e del supporto dell'etichetta

Fori passanti (occhielli) da Ø4–5mm sagomati per sigilli di sicurezza; targhe portaetichette da incasso 80×40mm (4 lati) con angolo ≥2°. Nessun bordo tagliente: raggio ≥ 0,5 mm per evitare che l'etichetta si stacchi e si tagli con le dita.

Impugnature ergonomiche/maniglie chiuse

Fori passanti con raggi generosi (R3–5 mm) e bordi raccordati: controllo DFM per la concentrazione delle sollecitazioni. Anello della maniglia chiuso opzionale (aggiunge un sottosquadro minore - inserto allentato o scivolo poco profondo se presente).

Applicazioni delle scatole impilabili con coperchio attaccato (ALC)

Il nostro processo di produzione e convalida (stampo ALC Nesting)

Nesting DFM e revisione della fatica delle cerniere— Analizzare lo spessore della parete (tip. 1,8–2,8 mm), anima della cerniera 0,25–0,4 mm con raggi, conicità di annidamento 1,5–3°/lato, Ø occhiello antimanomissione, rientranza del supporto etichetta. Esegui il controllo delle interferenze del nesting 3D (nido a 10 altezze) e il raffreddamento/deformazione di Moldflow. Consigliamo PP MFR 8–12 per la durata della cerniera. Rapporto DFM gratuito.

Preparazione zona acciaio e cerniere— Selezionare P20/718H; ordinare l'inserto BeCu (MOLDMAX™) prelavorato per ottenere la forma netta; se è presente un sottosquadro della chiusura a coccodrillo, preparare il mini-inserto nitrurato H13.

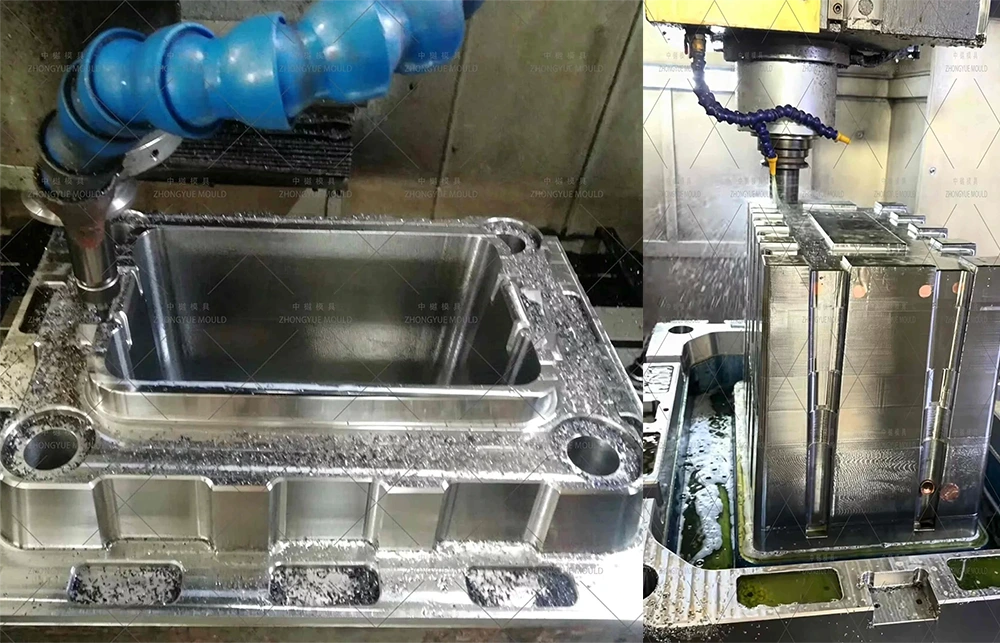

Lavorazione di precisione— Cavità e anima di sgrossatura/finitura CNC ad alta velocità; foratura profonda del deflettore; inserto cerniera BeCu ad inserimento manuale con verifica del contatto termico; nastro cerniera lucidato SPI A2/B1; Incavo della placca per etichetta della macchina e fori passanti per l'occhiello antimanomissione.

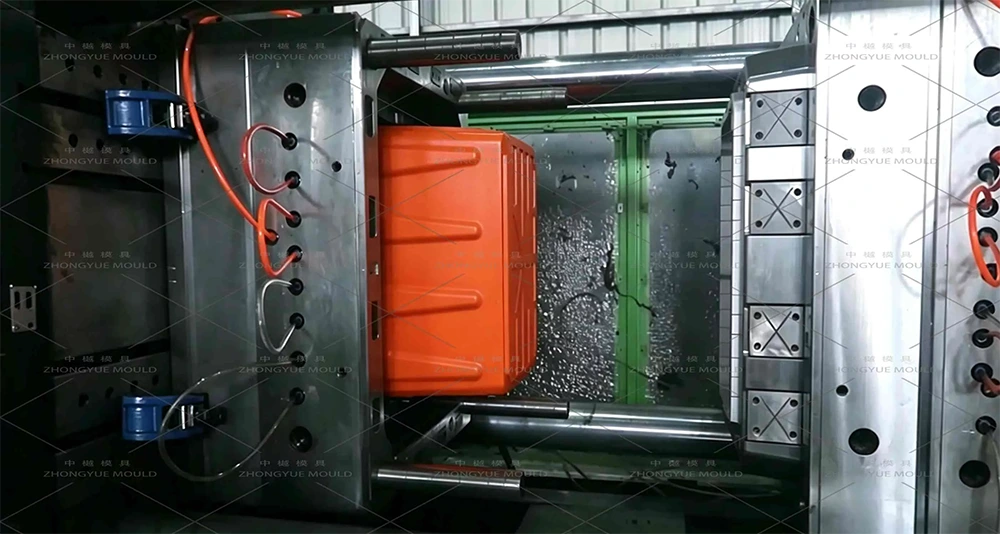

Assemblaggio e prova T1— Esegui su macchine interne con PP specificato (MFR secondo le tue specifiche); produrre un campione completo dell'assemblaggio; eseguire il test di piegatura della cerniera (obiettivo manuale/meccanico da 50k+), controllare l'altezza annidata (obiettivo ≤80 mm per 600×400), l'adattamento del labbro di impilamento sul campione sottostante, la qualità del vestigio del cancello. Fornire video di prova + campioni + rapporto CMM.

Correzione e approvazione finale— Regolare il flusso/lo sfiato del raffreddamento, se necessario; spedito in custodia resistente senza fumigazione con manuale dello stampo, pezzi di ricambio (perni di espulsione, inserto BeCu disponibile come materiale di consumo), certificati sull'acciaio.

Supporto post-vendita— Garanzia di 1 anno (non artificiale), pezzi di ricambio gratuiti, guida remota per la ventilazione/sostituzione dell'inserto BeCu.

Perché scegliere ZHONGYUE MOLD per il tuo stampo ALC Nesting?

Esperienza nello stampo per contenitori Euro— Stampi ALC Nesting da 21 L/46 L/56 L/67 L 600×400 e 400×300 costruiti internamente; familiarità con le geometrie del coperchio a coccodrillo e a lembo singolo

Nesting Interference DFM + Consulenza Fatica Cerniere— Simuliamo nidi alti 10 in 3D, verifichiamo l'impegno dei bordi di impilamento e consigliamo PP MFR (8-12) e spessore del nucleo della cerniera per una durata di piegatura di oltre 50.000

Competenza nella zona cerniera di BeCu— Raffreddamento moderato (non eccessivamente freddo) per preservare la duttilità del PP; contatto termico verificato durante l'adattamento

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali della lavorazione, approvazione del campione T1 (controllo dell'altezza annidata + test della piegatura della cerniera) prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa (discussione sulla compatibilità dell'impronta EN 840), Nord e Sud America, SEA, Medio Oriente

Garanzia di 1 anno + fornitura di inserti cerniera BeCu sostituibili

Domande frequenti: scatola impilabile impilabile con stampo sul coperchio attaccato

D: Quale MFR in PP consigliate per una migliore durata della cerniera?

R: MFR 8–12 g/10min (copolimero PP) è ideale per cerniere integrali: mantiene la resistenza alla piegatura (oltre 50.000 cicli senza screpolature bianche). MFR 12–18 è utilizzabile ma la durata della cerniera diminuisce; MFR >20 non consigliato per la zona cerniere.

D: Quanto spazio si risparmia con il nidificazione?

R: Altezza annidata tipica = 75–90 mm (rispetto all'altezza totale 220–365 mm) → riduzione del volume del 60–75% quando è vuoto. Progettiamo e verifichiamo nella simulazione del nesting 3D (10-12 scatole annidate) per garantire uno spazio libero ≥ 1,5 mm (obiettivo 2 mm), senza incuneamenti.

D: Coperchio in coccodrillo (a doppia aletta) e coperchio a aletta singola: qualche differenza di stampo?

R: Entrambi utilizzano la stessa cavità 1×1 producendo Corpo+Coperchio+Cerniera. Il coperchio in coccodrillo ha una nervatura con divisione centrale e talvolta un mini inserto allentato o un cursore poco profondo per il sottosquadro della chiusura: lo includiamo in DFM. Funzionalmente, i coperchi in coccodrillo si bloccano centralmente e resistono meglio all'apertura accidentale.

D: È possibile aggiungere fori per sigilli antimanomissione e supporti per etichette?

R: Sì, standard sulla maggior parte degli stampi ALC: occhielli da Ø4–5 mm per guarnizioni usa e getta e targhette per etichette incassate su 4 lati (~80×40 mm) incluse nel design della cavità senza costi aggiuntivi (a meno che non sia richiesta una dimensione personalizzata).

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) OPPURE foto chiare con dimensioni (L×W×H completa, H annidata, volume, spessore della parete, dettaglio dell'anima della cerniera se noto). Comunicaci il grado di PP che prevedi di utilizzare (MFR), il volume annuale, l'ingombro standard (400×300 o 600×400) e il tipo di coperchio (a ribalta singola/coccodrillo).

Richiedi un preventivo per la tua scatola impilabile con coperchio attaccato

Invia il tuo disegno 2D Nesting ALC + modello 3D (o foto di esempio con dimensioni dettagliate: L×L×A esterna/interna, altezza annidata, spessore della parete, anima della cerniera se specificata) e i requisiti del progetto. Comunicaci il PP MFR che utilizzerai e lo stile del coperchio. ZHONGYUE MOLD fornirà un DFM gratuito per interferenze di annidamento + commento sulla fatica della cerniera + riepilogo del raffreddamento Moldflow + preventivo formale entro 24-48 ore lavorative.

Contattaci ora per avviare il tuo progetto di stampo a iniezione per contenitori impilabili con coperchio attaccato di dimensioni europee!
