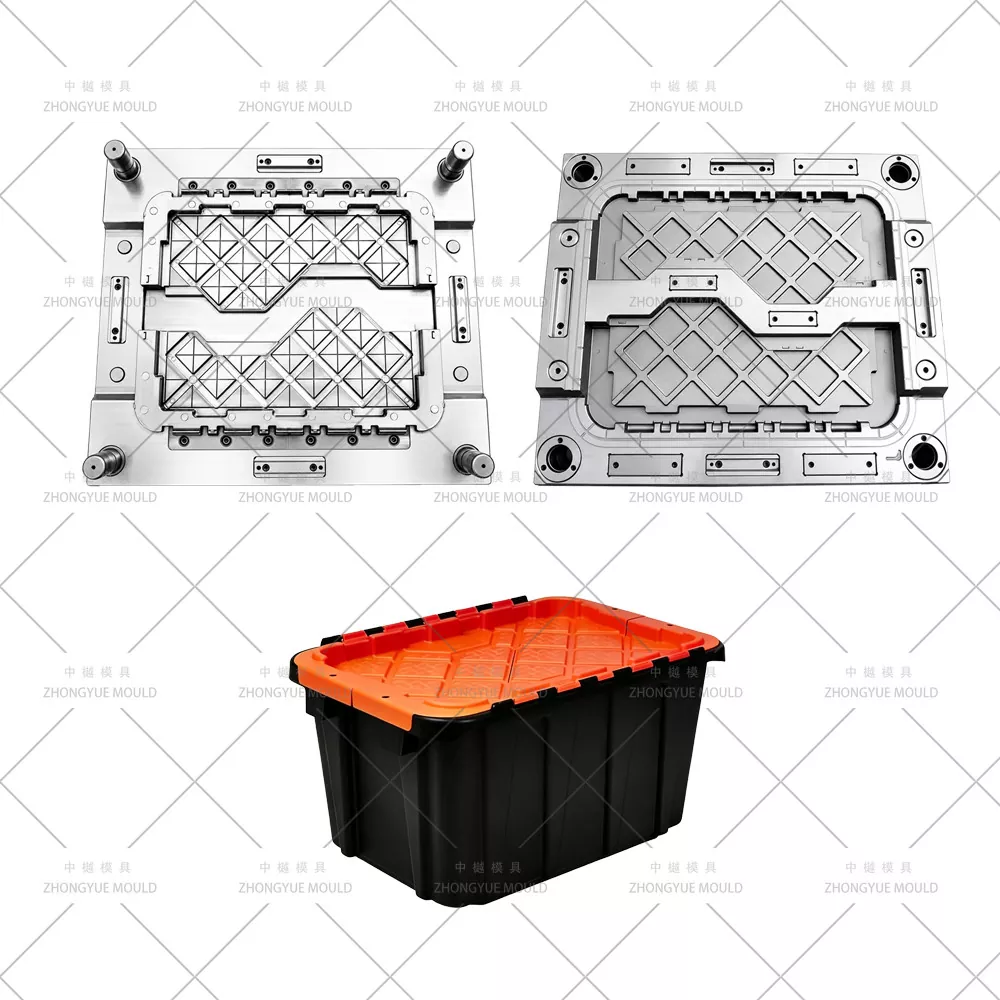

Scatola portaoggetti impilabile a incastro con stampo per coperchio attaccato

Scatola portaoggetti impilabile impilabile con stampo con coperchio attaccato - Produttore di stampi a iniezione per contenitori con coperchio attaccato Euro Exchange Exchange

ZHONGYUE MOLD è un produttore professionale di stampi a iniezione cinese che fornisce scatole di stoccaggio impilabili con stampi per coperchi attaccati / borse impilabili con scambio di inserti con coperchi con cerniera in PP integrati (impronta europea 400 × 300 mm e 600 × 400 mm - 21 L / 46 L / 56 L / 67 L) a etichette private della catena di vendita al dettaglio globale, fornitori di logistica 3PL, distributori farmaceutici e operazioni di back-room dei supermercati.

A differenza degli stampi standard a specifica singola, il nostro sistema di stampo per scambio inserti utilizza una base di stampo comune (S50C / LKM / DME per carichi pesanti) con cavità e inserti centrali intercambiabili per 21 L (400×300×260 mm, ~1,6 kg PP) e 46L/56L (600×400×265–315 mm, ~2,6–3,0 kg PP). Ciò consente di risparmiare circa il 30–40% sui programmi multi-dimensione: acquisti una base + due set di inserti invece di due stampi completi. Tutte le varianti sono dotate di cerniera integrata integrale in PP (anima da 0,25–0,4 mm, raffreddamento moderato suddiviso in zone BeCu per preservare la durata in caso di fatica flessibile per oltre 50.000 cicli), conicità annidata 1,5–3°/lato (altezza annidata 75–90 mm = 60–75% di volume risparmiato), occhielli antimanomissione e portaetichette incassati su 4 lati.

Dalle borse impilabili da 21 litri con marchio privato con coperchio attaccato per la vendita al dettaglio, ai contenitori Euro con coperchio attaccato da 46 litri/56 litri per il picking in magazzino, alle borse in PP antimicrobico (Ag⁺/ZnO) per il settore farmaceutico/alimentare, forniamo un controllo completo delle interferenze di annidamento con copertura DFM (10 altezze, spazio ≥ 2 mm), analisi del flusso del masterbatch di colore per evitare striature sulle superfici piane del coperchio e sfiato in acciaio poroso per PP antimicrobico/additivo al carbonio.

Specifiche dello stampo per scatola di stoccaggio per iniezione di plastica:

Rendi il tuo prossimo progetto di stampo per scatole di plastica più luminoso!

Che cos'è una scatola impilabile con coperchio attaccato (versione con inserimento intercambiabile)?

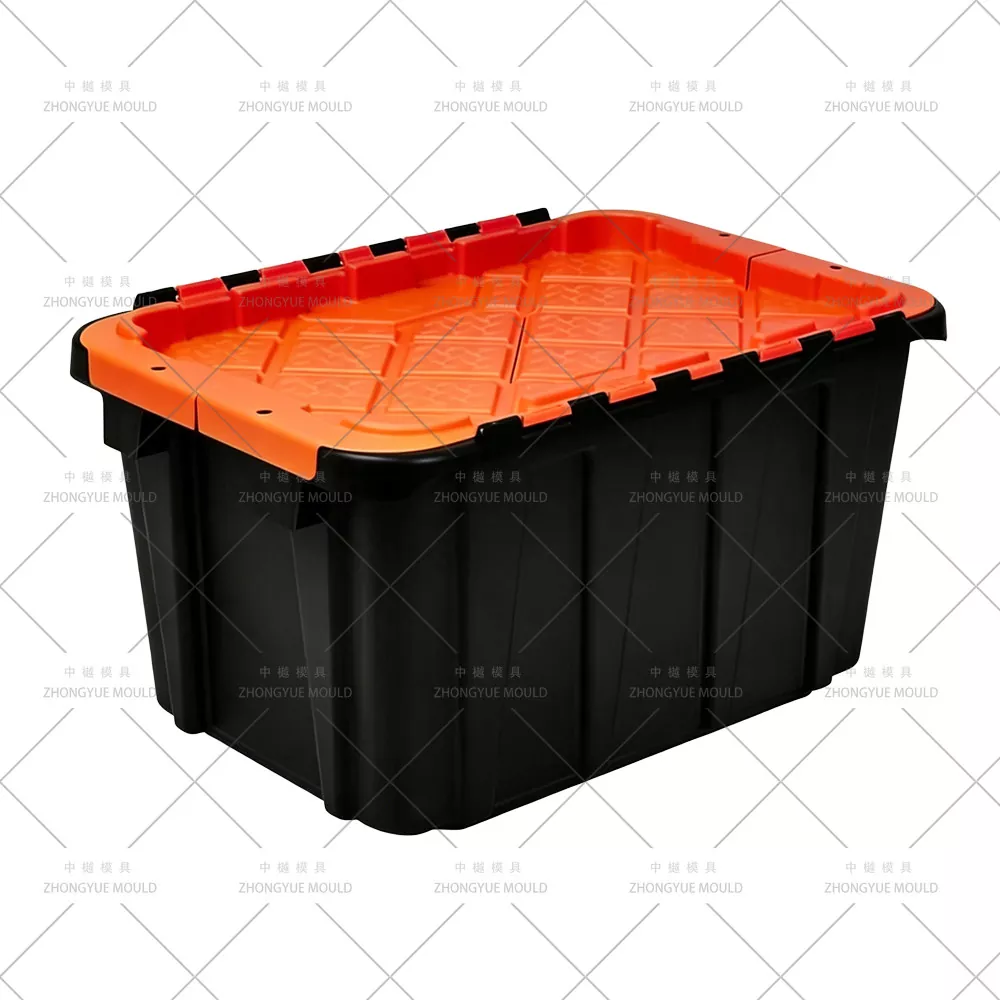

Una scatola impilabile a incastro con coperchio attaccato è un contenitore monopezzo stampato a iniezione: corpo della scatola + coperchio in "coccodrillo" a doppia aletta o a aletta singola + rete di cerniera vivente integrale in PP - tutto in un unico colpo (cavità 1×1). La nostra versione aggiunge blocchi di inserti con cavità/nucleo intercambiabili all'interno di uno stampo principale condiviso in modo da poter produrre sia la serie 400×300 (21L) che la serie 600×400 (46L–67L) scambiando solo gli inserti (cambio di 30–45 minuti).

Identificatori chiave rispetto agli articoli precedenti:

Inserire il sistema di stampi di scambio— supporto comune, cassette a inserimento guidato posizionate tramite spine di centraggio e bloccate con bulloni esagonali; ripetibilità ±0,05 mm.

Compatibile con antimicrobico/ESD PP— inserti di sfiato porosi (acciaio sinterizzato) nelle zone dell'ultimo riempimento per prevenire bruciature durante l'utilizzo di Ag⁺/ZnO o PP caricato con carbonio.

DFM a cambio rapido di colore— canale bilanciato (o punta calda per inserto), l'analisi del leader del flusso garantisce una dispersione uniforme del pigmento; posizione del cancello ottimizzata per nascondere le linee di saldatura/unione sull'ampia parte superiore del coperchio.

Test dello stack dinamico Controllo DFM— planarità della flangia superiore garantita ±0,2 mm; carico simulato per 5 impilati in altezza (25 kg dinamici / 100 kg statici secondo lo standard Euro ALC - web 3/14) nel rapporto DFM.

Tasca RFID/Incavo per targhetta logo ad ultrasuoni— la cavità include una tasca fresata per il futuro tag RFID sotto il coperchio e un inserto in rilievo/rilievo del logo intercambiabile.

Inserto cerniera con manutenzione sul campo— Blocco della zona cerniera BeCu imbullonato dalla faccia di divisione → sostituire l'inserto lucidante della cerniera usurato senza rimuovere l'intera cavità.

Punti salienti della progettazione dello stampo (scambio inserti/ALC annidamento pronto per AM)

Inserisci il progetto della base dello stampo di scambio

Base principale LKM/DME Piastra a C + piastra di supporto lavorata per cassette con inserti guidati (inserti con cavità e nucleo) posizionati tramite spine di centraggio da Ø20–25 mm, fissate tramite viti a brugola. Ripetibilità indicizzata ≤0,03 mm. Set intercambiabili disponibili: 21 L (ingombro 400×300) e 46 L (ingombro 600×400). Preventivi opzionali per inserti con nucleo imbutito da 56L/67L.

Cerniera vivente integrale in PP: assottigliamento del nastro e raffreddamento BeCu moderato

Anima della cerniera con cavità assottigliata localmente a 0,25–0,4 mm (tip. 0,3 mm per PP MFR 8–12) con raggi di fusione R0,15–0,25 mm, SPI A2/B1 lucidata. L'inserto BeCu nella zona cerniera funziona a ΔT 5–6℃ (flusso moderato - NON eccessivamente raffreddato!) per mantenere l'orientamento molecolare del PP e la resistenza alla piegatura (oltre 50.000 cicli di apertura/chiusura). L'inserto della cerniera è un blocco imbullonato sostituibile dalla faccia di separazione.

Conicità di nidificazione e DFM a 10 interferenze elevate

Sformo della parete laterale 1,5–3°/lato (ID e DE stessa rastremazione per mantenere la parete costante quando annidata). Simuliamo 10 vuoti annidati in 3D → verifichiamo la distanza minima ≥2 mm (rec. ≥1,5 mm) tra la parete annidata e le sporgenze/nervature della base. Altezza annidata target: 75–90 mm (gamma 21L–67L) = riduzione del volume del 60–75%.

Antimicrobico/Sfiato ESD in PP (inserti in acciaio poroso)

Per PP ESD antimicrobico Ag⁺/ZnO o caricato con carbonio: inserti di sfiato in acciaio poroso sinterizzato (pori da 10–20μm) nella zona dell'ultimo riempimento (corona del coperchio e spalla del nucleo profondo) + sfiati sulla linea di giunzione da 0,01–0,015 mm → prevengono segni di bruciatura dovuti a particelle di additivi. Inserti di sfiato accessibili dall'esterno dello stampo per la pulizia/sostituzione.

DFM Prevenzione del flusso e delle striature del Color-Masterbatch

Cancello posizionato sulla flangia interna del coperchio o sulla flangia interna superiore della scatola — vestigia nascosta dalla faccia esterna; lunghezza del flusso bilanciata per cavità. Eseguiamo la simulazione del riempitivo Moldflow + traccia del colorante per confermare l'assenza di linee di saldatura/fusione sulla superficie visibile della parte superiore del coperchio; consigliare il tasso di scarico MB (1–2%) e il numero di giri di recupero della vite per evitare dilatazioni/striature su grandi superfici satinate.

Controllo della planarità della flangia superiore ±0,2 mm e dell'impegno del labbro sovrapposto

Flangia superiore lavorata con planarità ±0,2 mm; La rientranza del labbro di impilamento si aggancia al coperchio della scatola sottostante (quando completamente impilata). DFM verifica la profondità del bordo della pila rispetto al riferimento del coperchio per evitare oscillazioni su una pila caricata a 5 altezze secondo il riferimento Euro ALC (carico statico 100 kg, dinamico 25 kg — nastro 3/14).

Occhiello antimanomissione e rientranza per etichetta su 4 lati

Fori passanti (occhielli) da Ø4–5mm incorporati per sigilli di sicurezza usa e getta; targhette per etichette incassate da 80×40 mm (4 lati, angolo ≥ 2°, raccordo R 0,5 mm) per etichette adesive/serigrafate: nessun costo aggiuntivo per l'attrezzatura a meno che non siano personalizzate.

Porta secondaria nascosta sulla flangia interna superiore del coperchio/Bx

Cesoie per cancelli sottomarini da Ø1,2–1,8 mm pulite sulla flangia interna non visibile; Non aprire MAI attraverso l'anima della cerniera (orientamento debole e rischio di ustioni). Canale freddo diramazione a Y per inserto o punta calda (YUDO/SYNVENTIVE 1 punta) opzionale.

Raggio inferiore BeCu + raffreddamento con deflettore centrale

Nucleo: deflettore Ø10–12mm; Raggio fondo cavità: inserto BeCu; Zona cerniera: inserto BeCu separato con ΔT moderato. 2–3 circuiti isolati; ΔT ingresso-uscita ≤4℃ (nucleo), 5–6℃ (zona cerniera OK).

Applicazioni degli ALC Nesting con scambio di inserti (21L e 46L/56L/67L)

Il nostro processo di produzione e convalida (inserimento stampo ALC Nesting Exchange)

Nesting + MB Flow + AM-Vent DFM Revisione: analisi della parete (1,8–2,8 mm), anima della cerniera 0,25–0,4 mm con raggi, conicità del nidificazione 1,5–3°/lato, abbassamento MB colore e posizione del cancello per evitare linee di saldatura sulla parte superiore del coperchio. Simula un'interferenza del nido di 10 altezze (distanza ≥ 2 mm) e il flusso di riempimento con traccia di colorante. Per AM/ESD PP: specificare le posizioni degli sfiati porosi. Rapporto DFM gratuito.

Lavorazione di base principale e cassetta di inserti: cavità di sgrossatura/finitura e inserti centrali CNC fino a ±0,02 mm; inserto cerniera BeCu ad inserimento manuale con controllo termico del contatto; rientranze e occhielli antimanomissione per targhette per etichette della macchina; inserti di sfiato porosi installati e testati con flusso d'aria.

Assemblaggio e prova T1 (entrambi i set di inserti) — Da eseguire su una macchina interna con PP specificato (MFR secondo le vostre specifiche). Produci campioni da inserti da 21 L e 46 L (tempo di scambio registrato). Controllo: test di piegatura della cerniera (obiettivo manuale/meccanico da 50k+), altezza nidificata (obiettivo ≤80 mm per 46L), planarità della flangia superiore ±0,2 mm, qualità delle vestigia del cancello. Fornire video di prova + campioni + rapporto CMM.

Correzione e approvazione finale: regolare il flusso di raffreddamento/sfiato, se necessario; base principale della nave + cassette di inserti in custodie anti-fumigazione etichettate separatamente con manuale dello stampo, pezzi di ricambio (perni di espulsione, inserto cerniera BeCu disponibile come materiale di consumo, ricambi per sfiato poroso).

Supporto post-vendita: 1 anno di garanzia (non artificiale), pezzi di ricambio gratuiti, guida remota per la procedura di cambio inserto e sostituzione BeCu/vent.

Perché scegliere ZHONGYUE MOLD per il tuo stampo ALC per la nidificazione degli inserti?

Esperienza Euro ALC multi-formato e scambio inserti — Abbiamo costruito stampi a base comune per contenitori impilabili da 21 litri (400×300)+46 litri (600×400) con cassette con cavità/nucleo intercambiabili: consente di risparmiare il 30–40% rispetto a due stampi pieni.

DFM avanzato: Interferenza di nidificazione + Flusso MB + Pianificazione sfiati AM/ESD — Simuliamo nidi alti 10, preveniamo striature di flusso di masterbatch di colore e specifichiamo sfiati in acciaio poroso per tagli prima dell'acciaio in PP antimicrobico/riempito di carbonio.

Inserto cerniera BeCu sostituibile (imbullonato dalla faccia di separazione) — La zona lucidata della cerniera usurata viene sostituita in pochi minuti senza rimuovere la cavità; prolunga economicamente la durata dello stampo.

Controllo di qualità rigoroso e progressi trasparenti: foto settimanali della lavorazione, campioni T1 di entrambi i set di inserti, test di piegatura delle cerniere e verifica dell'altezza annidata prima della spedizione.

Esperienza di esportazione: stampi spediti in Europa (discussione sull'impronta EN 840), Nord e Sud America, SEA, Medio Oriente.

Garanzia di 1 anno + inserti cerniera BeCu di ricambio/inserti di ventilazione porosi disponibili

Domande frequenti: scatola impilabile con coperchio attaccato (scambio con inserto).

D: Che cos'è un sistema di stampo per scambio inserti e perché dovrei utilizzarlo?

A: Una base stampo per carichi pesanti + cassette intercambiabili con inserto cavità/nucleo per diverse dimensioni (ad esempio, 21 L 400×300 mm e 46 L 600×400 mm). Paghi per una base + due set di inserti invece di due stampi completi: risparmi circa il 30–40% di CAPEX. Cambio ~30–45 minuti allentando le viti di fissaggio e scambiando gli inserti posizionati con i tasselli.

D: È possibile utilizzare PP antimicrobico (masterbatch agli ioni di argento/zinco) o PP ESD?

R: Sì. Questi additivi possono causare bruciature se non ventilati correttamente. Progettiamo inserti di sfiato in acciaio poroso sinterizzato nelle zone dell'ultimo riempimento + sfiati più profondi sulla linea di giunzione → prevengono dilatazioni/bruciature. Annoteremo l'intervallo di pulizia dello sfiato nel manuale dello stampo.

D: Come si evitano striature di colore sulle grandi superfici piatte delle palpebre?

R: Eseguiamo il riempitivo Moldflow + la simulazione delle tracce di colorante in base alla percentuale di perdita del masterbatch di colore (tipicamente 1–2%). La saracinesca è posizionata sulla flangia interna (nascosta) con lunghezza del flusso bilanciata; verifichiamo che non appaia alcuna linea di saldatura sulla superficie visibile del coperchio. Vengono forniti anche consigli sul numero di giri della vite e sulla contropressione.

D: Quale MFR in PP consigliate per una migliore durata della cerniera in questo stampo?

R: MFR 8–12 g/10 min (copolimero PP) per cerniera integrale: mantiene la resistenza alla piegatura (oltre 50.000 cicli) senza screpolature bianche da stress. MFR 12–18 è utilizzabile ma la durata della cerniera diminuisce; MFR >20 non consigliato per la zona cerniere.

D: Di cosa hai bisogno per un preventivo?

A: Disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) di OGNI dimensione desiderata (ad esempio, 21L + 46L) OPPURE foto chiare con dimensioni (L×L×A esterna/interna, spessore della parete, altezza nidificata se nota, specifiche della cerniera se presenti). Comunicaci il grado PP (MFR), il volume annuale, la percentuale di colore MB e se è necessaria la versione antimicrobica/ESD.

Richiedi un preventivo per la tua scatola portaoggetti impilabile con coperchio attaccato (sistema di scambio degli inserti)

Invia i tuoi disegni ALC 2D/3D di nidificazione (per ciascuna dimensione — ad es. 21L 400×300 e 46L 600×400) e i requisiti del progetto (PP MFR, colore MB %, antimicrobico/ESD sì/no). ZHONGYUE MOLD fornirà un rapporto gratuito di Nesting-Interference + MB-Flow + AM/ESD Vent DFM + preventivo formale entro 24-48 ore lavorative.

Contattaci ora per avviare il tuo progetto di stampo a iniezione per contenitori impilabili con coperchio attaccato di dimensioni europee per lo scambio di inserti!
