Stampo per scatola portaoggetti da 40 litri

Stampo per scatola di immagazzinaggio da 40 litri - Produttore di stampi a iniezione per contenitori di stoccaggio / casse organizzative in plastica personalizzati da 40 litri

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per scatole di immagazzinaggio da 40 litri/stampi a iniezione per contenitori di stoccaggio domestico da 40 litri (casse organizzative rettangolari di media capacità, scatole di immagazzinaggio per armadio/ufficio/officina) a grossisti globali di prodotti per la casa, supermercati e marchi di private label. Il contenitore da 40 litri è un versatile organizer per casa/magazzino di medie e grandi dimensioni, più comunemente stampato in PP (polipropilene, MFR 8–15 g/10 min, opzionalmente con stabilizzatore UV e colore MB) con una superficie esterna liscia o leggera VDI 27–30 (faccia interna satinata SPI B1/B2) per una facile pulizia e un aspetto attraente. I nostri stampi per scatole da 40 litri sono dotati di doppi circuiti dell'acqua isolati con deflettore centrale Ø10–12 mm + inserto in BeCu (rame berillio) nei raggi degli angoli inferiori, cancello sottomarino nascosto sulla flangia superiore o sul bordo interno (nessuna traccia visibile del cancello), spessore della parete verificato DFM (2,0–3,0 mm) e un layout a cavità singola (1×1) con stampo con coperchio abbinato opzionale a 2 o 4 cavità per una produzione giornaliera bilanciata. L'incavo della maniglia di trasporto (se presente) viene gestito tramite un piccolo inserto sciolto o una mini slitta angolata (nitrurato H13).

Dalle scatole di stoccaggio rettangolari impilabili da 40 litri (con/senza rientranza per la maniglia laterale), coperchi abbinati a scatto o incernierati (opachi/trasparenti), ai vassoi divisori interni (stampo separato opzionale), forniamo una revisione DFM completa e un'analisi di raffreddamento/riempimento Moldflow prima del taglio dell'acciaio.

Specifiche dello stampo per scatola di stoccaggio per iniezione di plastica:

Rendi il tuo prossimo progetto di stampo per scatole di plastica più luminoso!

Che cos'è uno stampo per scatole di plastica e come funziona? (Contesto 40L)

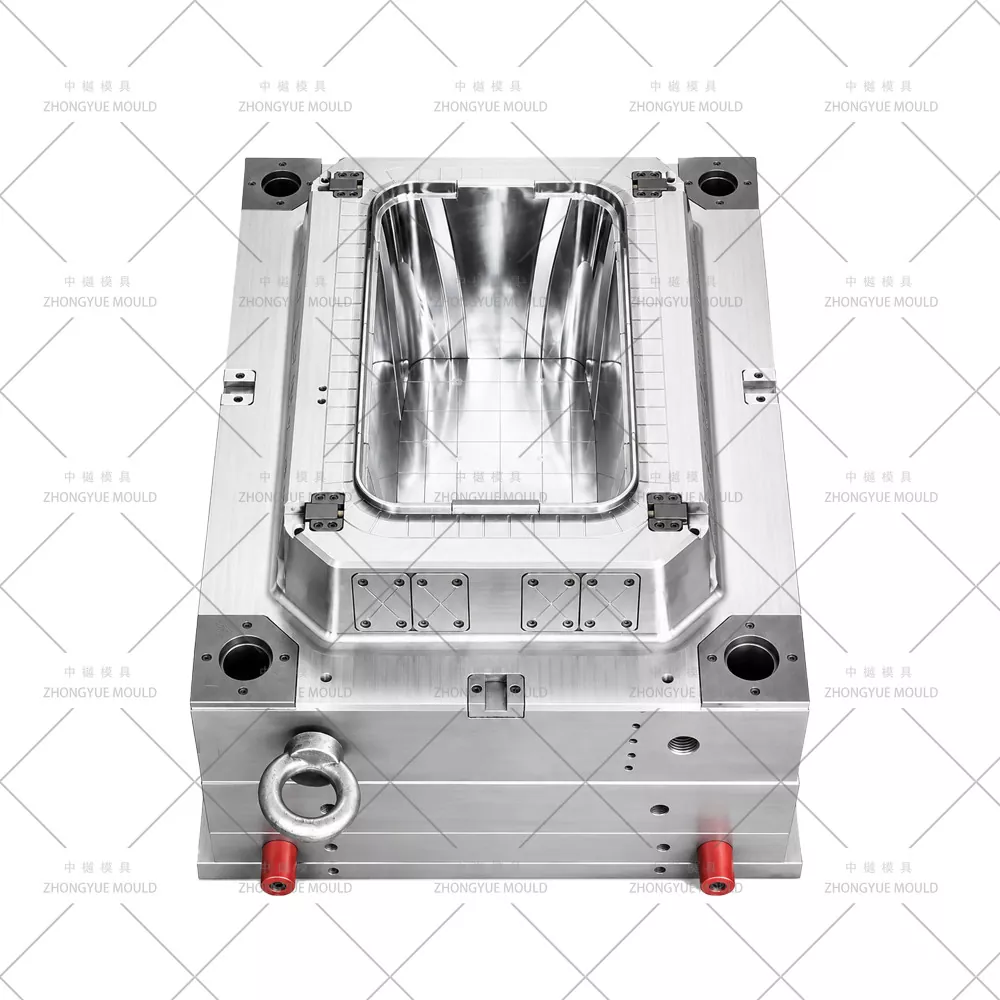

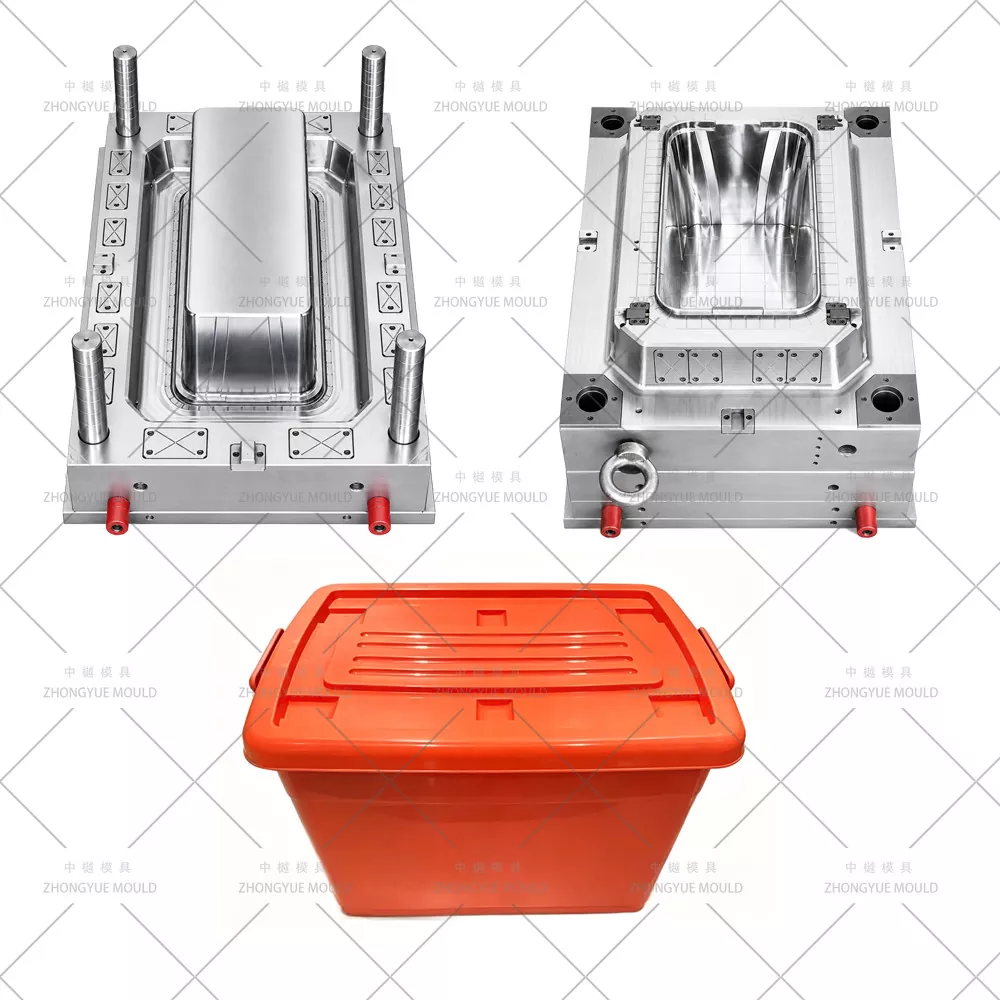

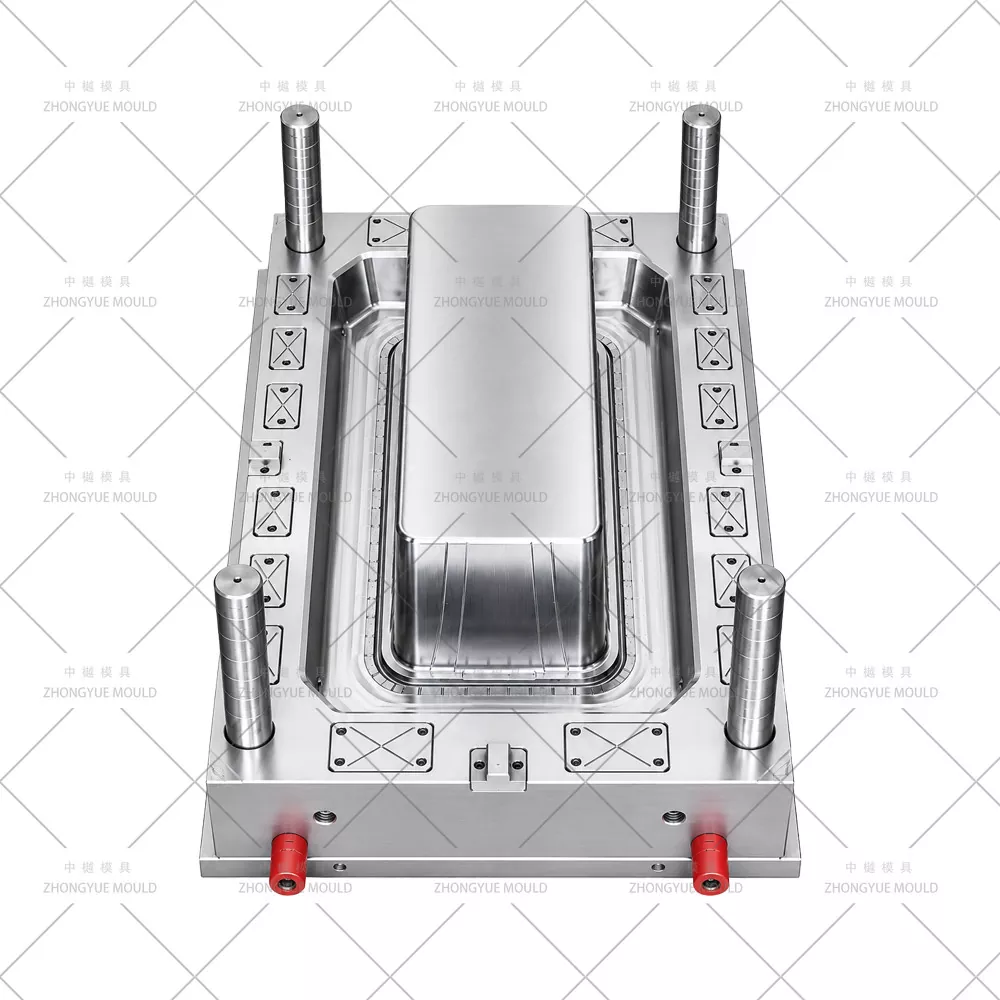

Uno stampo per scatola di immagazzinaggio in plastica è uno strumento di precisione con cavità e nucleo montato in una macchina per lo stampaggio a iniezione. Per una scatola da 40 litri (~500×350×300 mm, profondità di disegno 280–320 mm), lo stampo è costituito da una cavità cava (che modella le pareti esterne, impila i bordi, l'incavo della maniglia) e un lungo nucleo (che forma il volume interno). La resina PP viene riscaldata a ~180–230℃, iniettata ad alta pressione nello stampo chiuso, riempie ogni angolo, compresi gli incavi della maniglia e le sporgenze impilabili, quindi si raffredda per un ciclo di 22–35 secondi (tipico per una scatola in PP da 40 litri, peso del getto ≈2,0–2,8 kg). Dopo la solidificazione, lo stampo si apre e il contenitore finito da 40 litri viene espulso.

Uno stampo per scatola di stoccaggio da 40 litri ben costruito di ZHONGYUE MOLD eroga ≥300.000 colpi (P20) o ≥500.000–1.000.000 colpi (718H/2738HH) con spessore della parete costante, definizione degli angoli netti e finitura pulita della linea di giunzione: adatto per casa, ufficio e uso industriale leggero.

Caratteristiche tecniche chiave di uno stampo durevole per scatola di immagazzinaggio da 40 litri

Uno stampo a scatola da 40 litri funziona su macchine a iniezione da 500 T – 1000 T e deve sopportare una forza di chiusura e un ciclo termico più elevati rispetto agli strumenti da 10 L/20 L. I nostri stampi includono:

Acciaio per stampi di alta qualità: cavità e nucleo nello standard P20 (pre-duro HRC 28–33); aggiornabile a 718H (HRC 33–38) o 2738HH per una maggiore durata e una migliore ritenzione di lucidatura/struttura.

Dimensioni della cavità lavorate con precisione: ritiro del PP compensato di circa 1,2–1,8%; scatola L/W ±0,2 mm, planarità del labbro di impilamento ±0,3 mm, garantendo perfetta sede del coperchio e impilabilità tra i lotti.

Circuiti di raffreddamento doppi isolati + inserto angolare BeCu — deflettore centrale Ø10–12 mm attraverso il nucleo + inserto BeCu (MOLDMAX™/Ampcoloy) sui raggi degli angoli inferiori dove la parete si ispessisce; 2 circuiti idraulici isolati (lato cavità e lato nucleo) mantengono un ΔT di ingresso-uscita ≤3–4℃, riducendo il ciclo e la deformazione su un disegno più profondo di 280–320 mm.

Superficie interna liscia e struttura esterna controllata — Nucleo lucidato SPI B1/B2 (interno della scatola liscio e a rilascio facile); Cavità SPI B1 satinata standard o grana di pelle leggera VDI 27–30 su richiesta - NESSUNA incisione EDM in rattan/tessuto se non espressamente ordinato.

Mini guida/inserto sciolto per rientranza della maniglia di trasporto (se presente) — inserto nitrurato H13 (2344 ESR) o guida ad angolo basso (corsa 5–15 mm) per sottosquadro della maniglia laterale; interferenza verificata nell'assieme 3D.

Ventilazione a nucleo profondo: prese d'aria sulla linea di giunzione da 0,01–0,015 mm + perni di sfiato/ventilazione in acciaio poroso nella zona dell'ultimo riempimento (parte superiore/spalla del nucleo) – fondamentale su scatole in PP con tiraggio da 280–320 mm per evitare bruciature/colpo corto.

Applicazioni nei mercati

Perché scegliere ZHONGYUE MOLD per il tuo stampo per scatola di immagazzinaggio da 40 litri?

La selezione del partner per gli stampi a iniezione è fondamentale. ZHONGYUE MOLD ha oltre 15 anni di esperienza negli stampi per prodotti domestici - scatole di stoccaggio (5L-120L), casse, sedie, contenitori per la spazzatura, cestini in rattan - con CAD/CAM/CAE interno (UG NX, Pro/E, SolidWorks, Moldflow), CNC ed EDM a grandezza naturale e track record di esportazioni in Europa, Nord e Sud America, Sud-est asiatico, Medio Oriente.

Non ci limitiamo a "realizzare uno stampo": esaminiamo il disegno della parte, eseguiamo l'analisi di raffreddamento/deformazione DFM e Moldflow, suggeriamo miglioramenti di spessore delle pareti/cancello/espulsione/sottosquadro della maniglia e procediamo al taglio dell'acciaio solo dopo la vostra approvazione. Ogni stampo viene fornito con video di prova T1, parti campione + rapporto CMM, manuale operativo ed elenco dei pezzi di ricambio.

La nostra procedura di stampaggio di scatole di immagazzinaggio da 40 litri presso ZHONGYUE MOLD

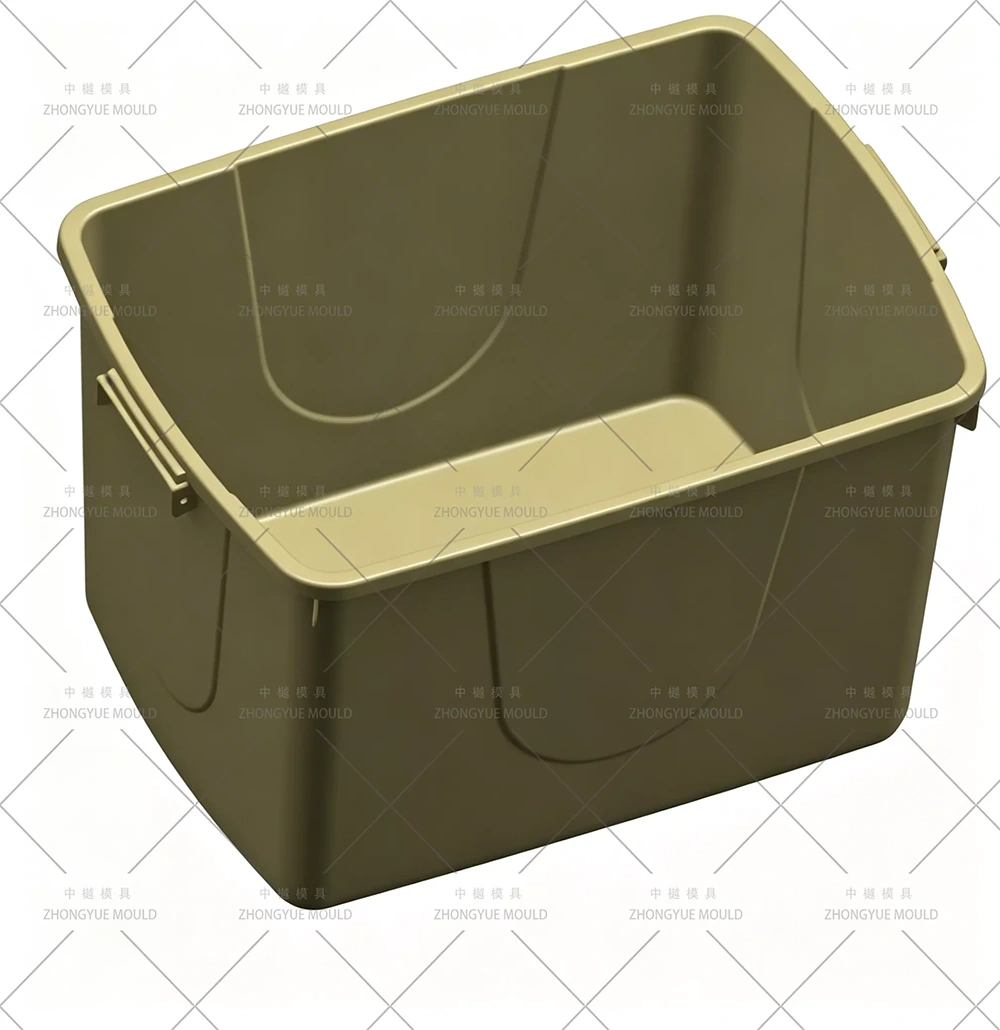

Progettazione di prodotti e stampi 3D (fase DFM): ricevi il tuo progetto 2D/3D (STP/IGS/X_T); analizzare lo spessore della parete (2,0–3,0 mm), l'angolo di sformo (≥1,5° liscio / +0,5° se a grana leggera), la posizione del cancello (sottomarino sulla flangia interna superiore), il layout di raffreddamento (circuiti doppi + specifica BeCu), la rientranza della maniglia di trasporto (mini-inserto o scorrevole) e lo spazio di abbinamento del coperchio. Fornisci report DFM gratuiti e suggerimenti di miglioramento.

Conferma materiale e acciaio: P20 (std.) o 718H/2738HH per volume; base stampo LKM/DME/HASCO; canale caldo (YUDO/SYNVENTIVE 1 punta aperta) o porta secondaria fredda a seconda delle preferenze.

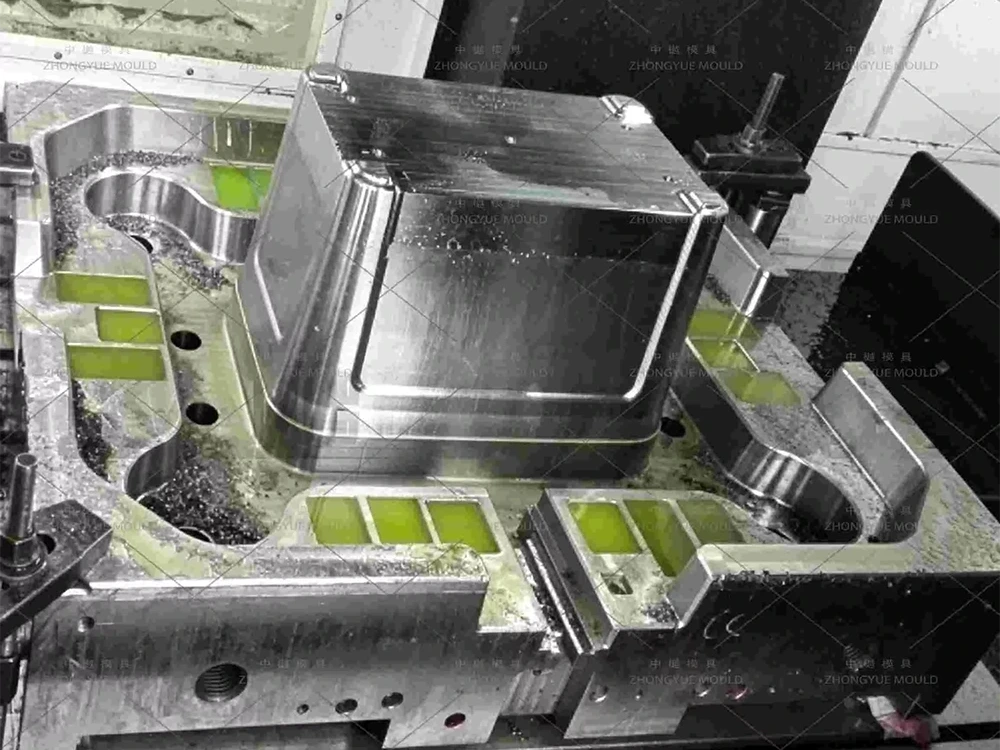

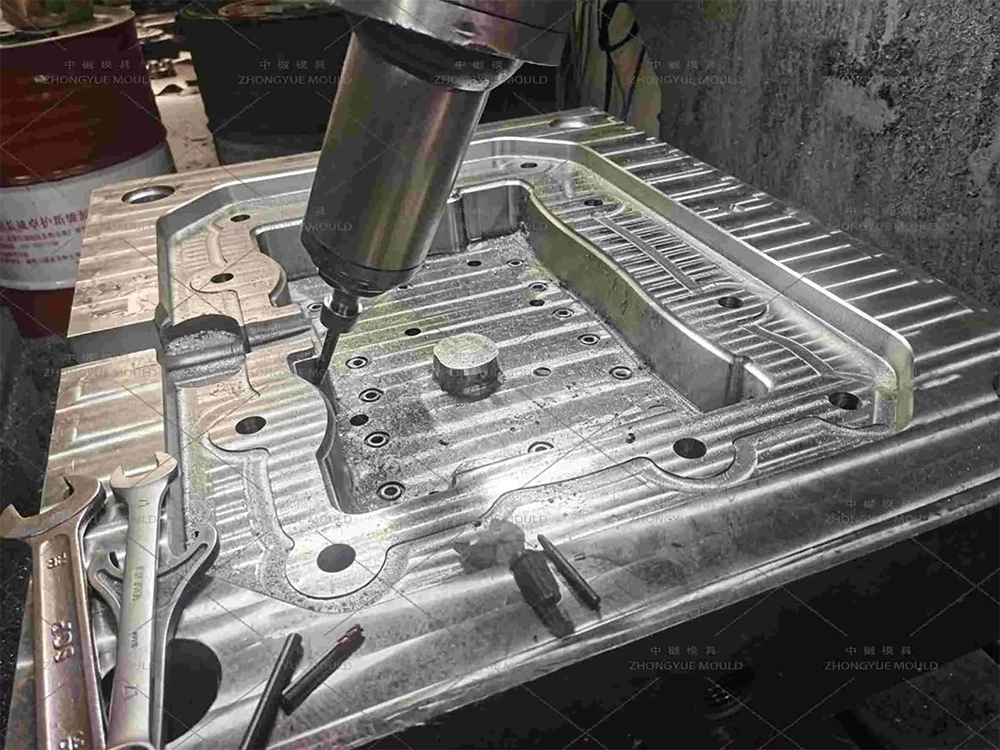

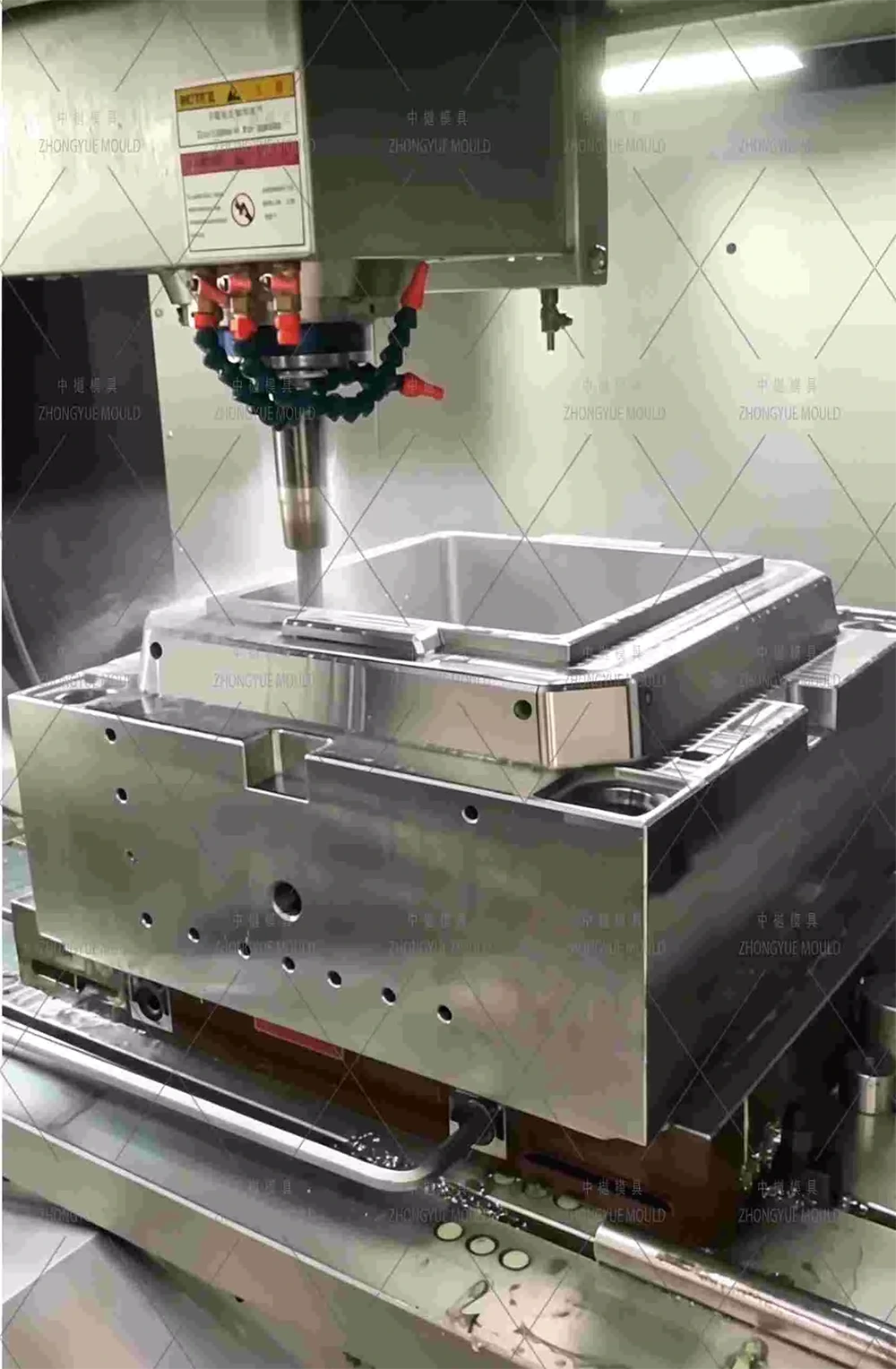

Lavorazione di precisione: cavità e nucleo di sgrossatura/finitura CNC ad alta velocità, foratura profonda per deflettore di raffreddamento, nitrurazione e adattamento manuale di mini-inserti H13, installazione dell'inserto BeCu e controllo del contatto termico, lucidatura SPI B1/B2 o incisione leggera VDI.

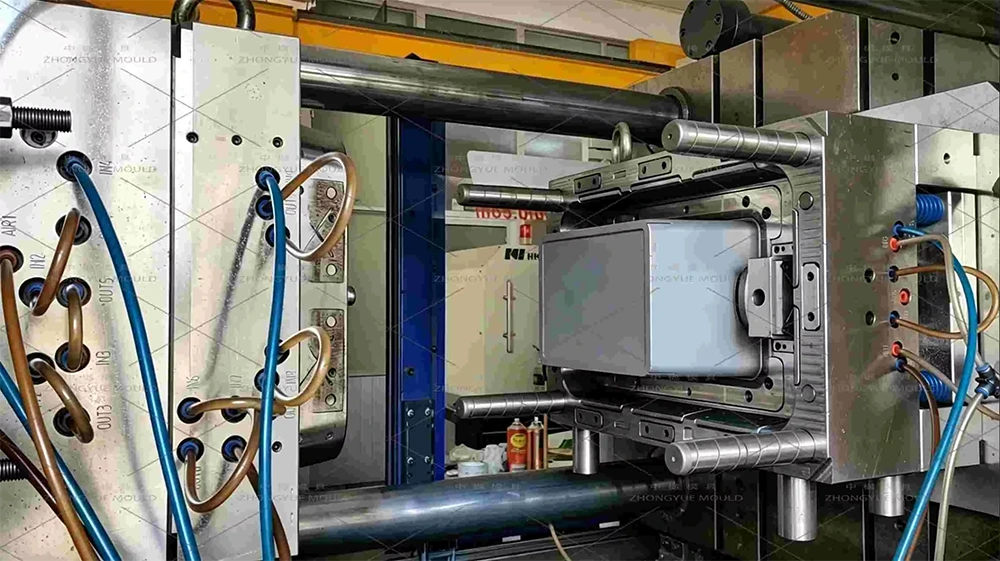

Assemblaggio, prova e correzione T1: esecuzione su macchina interna, controllo ovalità/planarità, scansione dello spessore della parete, adattamento del coperchio-sede (se è disponibile un campione del coperchio), fornitura di video di prova + campioni + rapporto dimensionale. Se necessario, perfeziona la regolazione.

Imballaggio e spedizione finali: cassa in legno resistente senza fumigazione; manuale dello stampo; pezzi di ricambio (perni di espulsione, ugelli acqua, boccola di colata, mini-inserto se applicabile); certificati sull'acciaio e documenti sul trattamento termico.

Supporto post-vendita: 1 anno di garanzia (danni non causati dall'uomo), pezzi di ricambio gratuiti, guida tecnica remota per ritagliare le prese d'aria/regolare l'espulsione.

Domande frequenti: stampo per scatola portaoggetti da 40 litri

D: In cosa differisce lo stampo per scatole da 40 litri da quello da 10 litri o da 50 litri?

R: 40L è una scatola di media capacità: estrazione più profonda (~280–320 mm) rispetto a 10L (180–250 mm) → necessita di doppi circuiti di raffreddamento + inserto angolare BeCu e in genere funziona su macchine 500T–1000T rispetto a 350T–650T per 10L. Peso del getto ≈2,0–2,8 kg PP (rispetto a ~0,7–1,2 kg per 10 litri, ~2,8–3,5 kg per 50 litri). Lo stampo da 50 litri è più pesante, a volte con rinforzi più spessi e base più grande. Sono tutti standard con cavità 1×1; conteggio delle cavità dello stampo del coperchio abbinato al ciclo del corpo.

D: Realizzate anche lo stampo per coperchio abbinato?

R: Sì. Consideriamo il corpo della scatola da 40 litri come cavità 1×1 e il coperchio come stampo a 2 o 4 cavità (ciclo più breve ~10–18 s) per bilanciare la produzione giornaliera. Il coperchio può essere in PP (opaco/colorato), PS trasparente o ABS (premium) – preventivo separato.

D: Quale acciaio consigliate per il programma di tiro da 300k a 500k?

R: P20 (HRC 28–33) è conveniente per tiri da 300k+. Per scatti da 500k–1M o una migliore ritenzione della superficie con grana VDI leggera, consigliamo 718H (HRC 33–38) o 2738HH.

D: Cancello sottomarino o canale caldo?

R: L'impostazione predefinita è la porta secondaria fredda sulla flangia superiore interna (vestigia nascosta, autodegante): semplice e affidabile. Il canale caldo (YUDO/SYNVENTIVE a 1 punta aperta) è opzionale per cicli ad alto volume per eliminare gli scarti del canale.

D: È possibile aggiungere una rientranza/sottosquadro per la maniglia di trasporto?

R: Sì, progettato tramite un inserto intercambiabile o un mini scivolo poco profondo (nitrurato H13). DFM controlla interferenze e correnti d'aria. La maniglia stessa NON è stampata: è stata acquistata dopo lo stampaggio assemblata in plastica/metallo.

D: Di cosa hai bisogno per un preventivo?

A: disegno 2D (PDF/DWG) + modello 3D (STP/IGS/X_T) OPPURE foto chiare con dimensioni (L×P×A, spessore della parete, peso, capacità), volume annuale, numero di cavità preferito per il coperchio (2×1 ecc.), materiale (PP MFR/UV sì/no). Se desideri anche lo stampo del coperchio, condividi lo schizzo/le dimensioni del coperchio o conferma "stesso perimetro della parte superiore del corpo".

Richiedi un preventivo per il tuo stampo per scatola portaoggetti da 40 litri

Invia il disegno 2D + modello 3D della tua scatola portaoggetti da 40 litri (o foto di esempio con dimensioni dettagliate) e i requisiti del progetto. Comunicaci se ti serve anche lo stampo per coperchio abbinato. ZHONGYUE MOLD fornirà un rapporto DFM gratuito + riepilogo del raffreddamento/deformazione di Moldflow + preventivo formale entro 24-48 ore lavorative.

Contattaci subito per avviare il tuo progetto di stampo a iniezione per contenitori di stoccaggio in plastica/casse organizzative da 40 litri!
