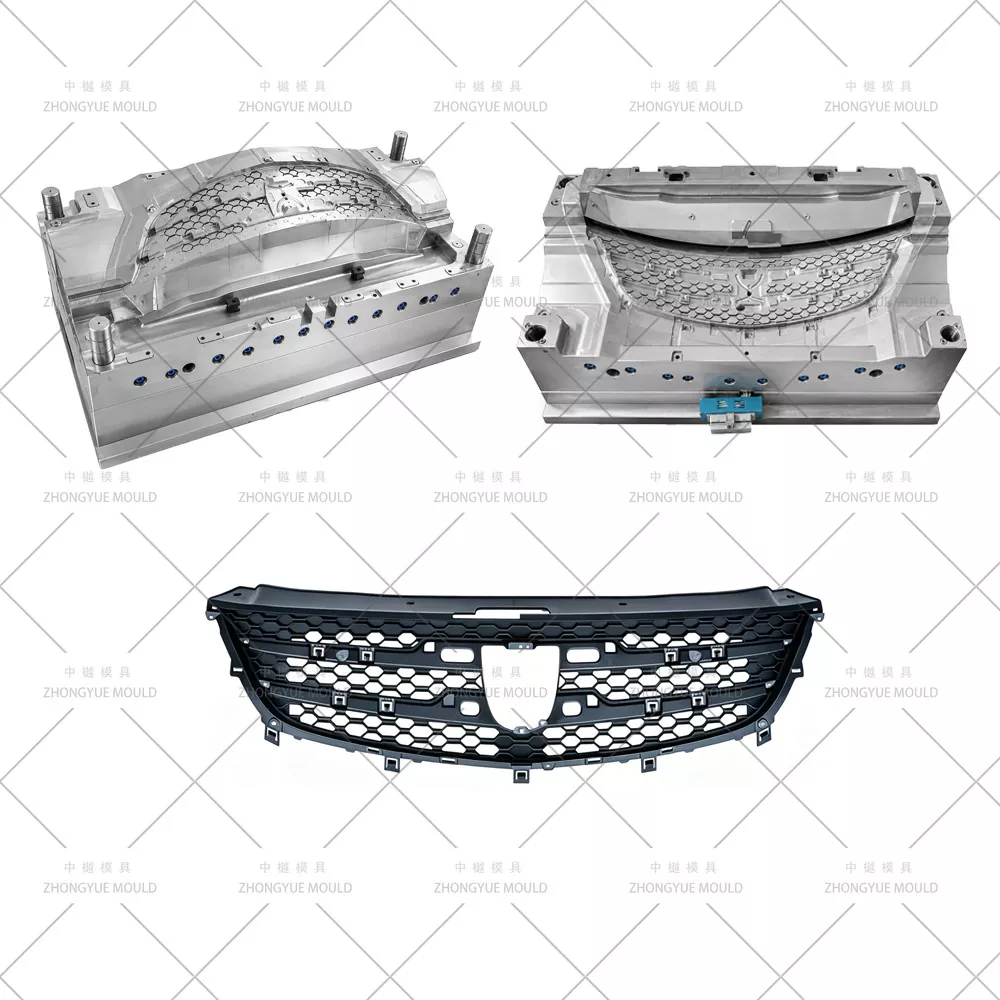

Stampo per griglia automobilistica

Stampo per griglia automobilistica - Griglia del radiatore anteriore per auto personalizzata / Produttore di stampi a iniezione per griglia anteriore automatica

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per griglie automobilistiche/stampi per iniezione in plastica per griglie del radiatore anteriore per auto (stampi per griglie anteriori per auto) a fornitori globali di ricambi auto di livello 1 e OEM. La griglia anteriore è sia una firma del marchio che una protezione funzionale per la presa d'aria: la maggior parte è stampata in ABS, ASA (stabile ai raggi UV) o PC/ABS per una maggiore durata all'esterno, con telaio superiore/esterno cromato (che richiede cavità lucidata a specchio) e griglia nera opaca/strutturata (cavità della grana VDI). I nostri stampi per griglia sono dotati di sformatura multi-cursore per modelli a nido d'ape/griglia (5-12+ diapositive), canale caldo con otturazione a valvola sequenziale (SVG) per ridurre al minimo le linee di saldatura sulla superficie A visibile, dettagli dell'inserto con logo e formazione precisa dell'estrusione della clip per il montaggio a scatto sul paraurti anteriore e sul faro.

Dalle griglie a rene/barra orizzontale in stile marchio di lusso, alle robuste griglie a rete fuoristrada, agli inserti inferiori della griglia ausiliaria, forniamo una revisione DFM completa e una simulazione Moldflow prima del taglio dell'acciaio.

Specifiche dello stampo per griglia automobilistica in plastica:

Rendi più luminoso il tuo prossimo progetto di stampo per griglia in plastica per autoveicoli!

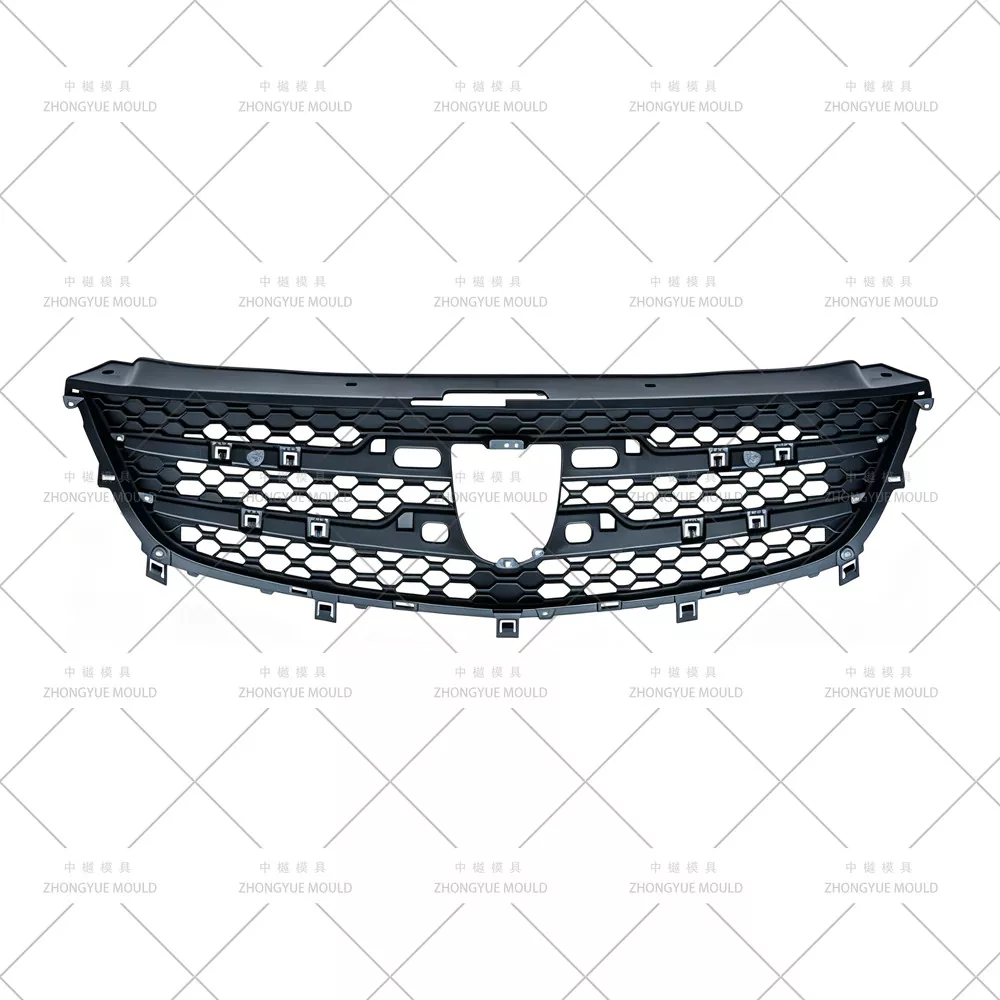

Parti tipiche della griglia automobilistica/griglia del radiatore che utilizziamo

Punti salienti della progettazione di stampi chiave per stampi per griglie automobilistiche

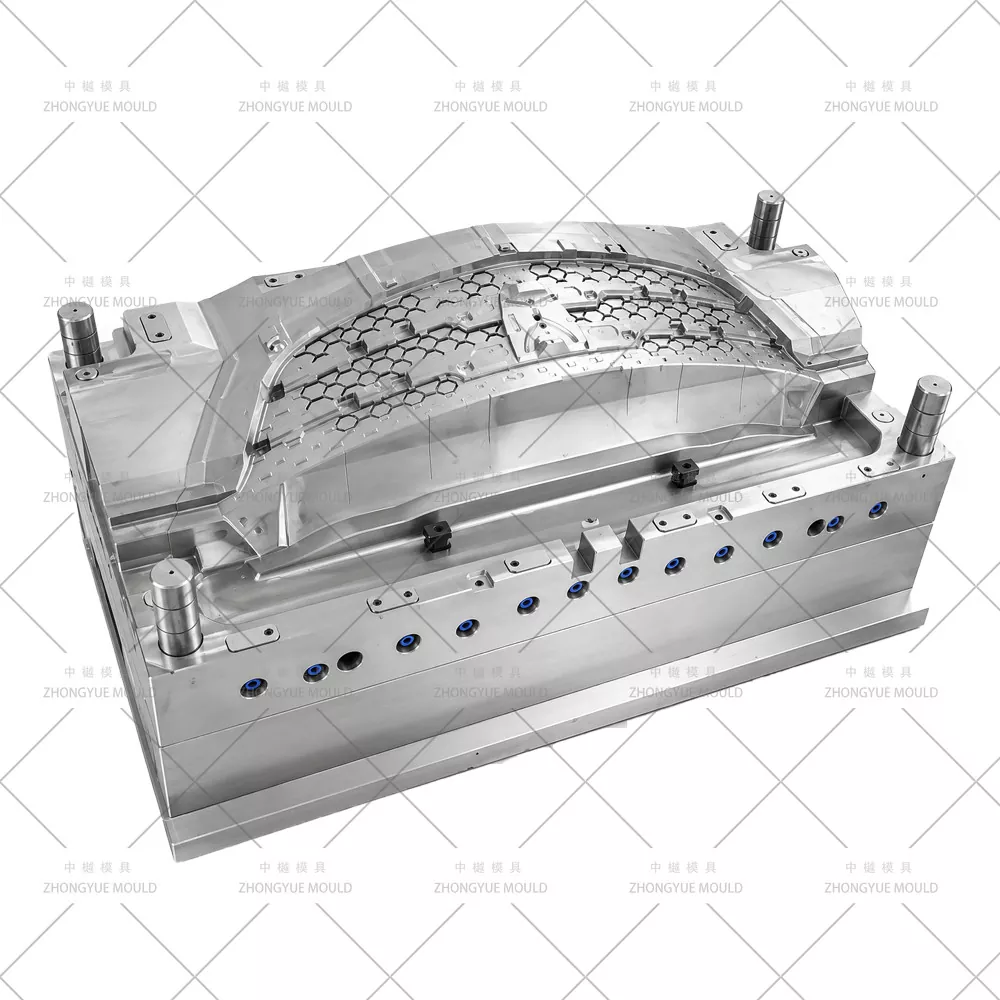

Griglia multi-slider/sformatura a nido d'ape— 5–12+ diapositive o sollevatori angolati per formare barre orizzontali/verticali e rete esagonale; angolo di scorrimento e corsa ottimizzati per evitare interferenze; guide nitrurate H13 o SKD61 per la resistenza all'usura contro i sottosquadri delle barre sottili.

Sistema a canale caldo a otturazione sequenziale (SVG).— YUDO / SYNVENTIVE / Mould-Master; il riempimento graduale spinge le linee di saldatura sulla flangia nascosta/faccia posteriore; evita segni di flusso sulla superficie visibile strutturata o cromata.

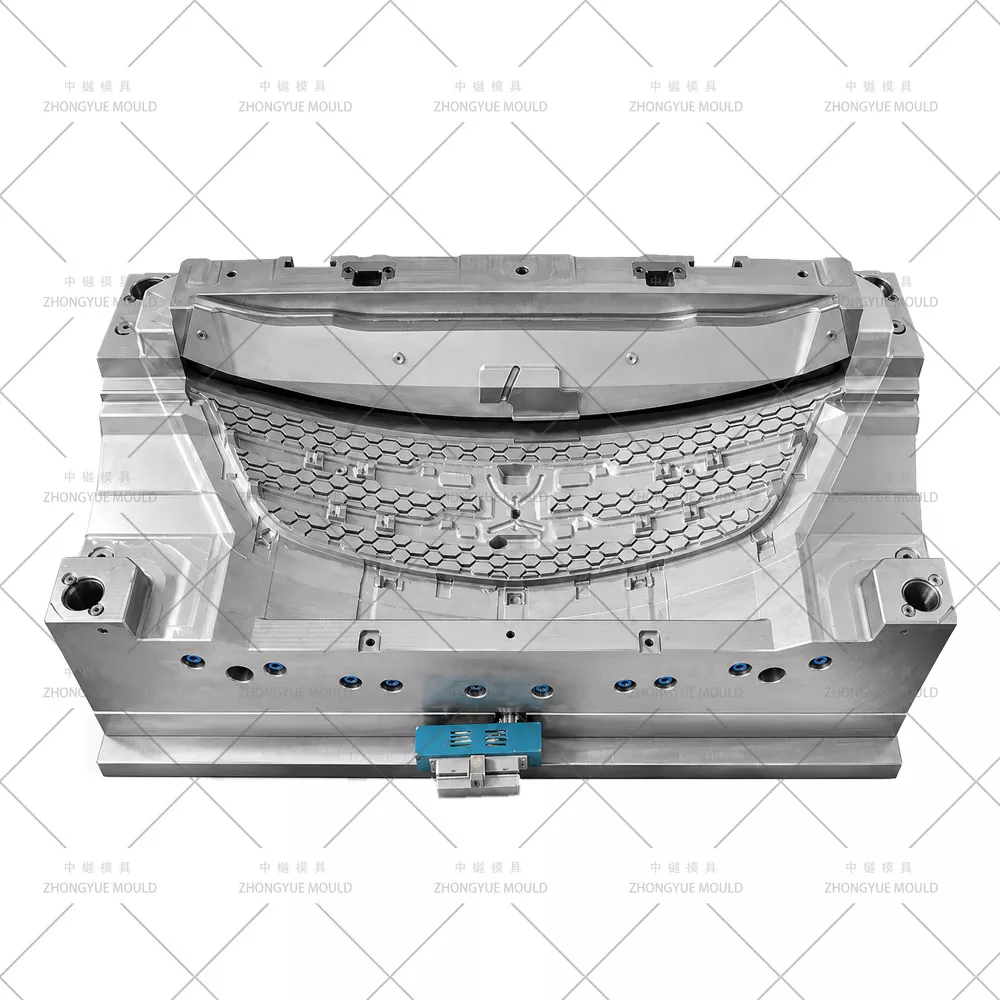

Doppia finitura superficiale in un unico stampo— Zona cornice cromata: lucidatura a specchio S136 (SPI A1/A2); zona della griglia: pelle VDI 27–36/grana opaca (Mold-Tech, YS) incisa direttamente sulla cavità; inserto logo intercambiabile per l'emblema del marchio.

Compensazione del ritiro per ABS/ASA— ritiro dell'ABS ~0,4–0,7%; ASA simile ~0,5–0,7%; Dimensionamento della cavità verificato da Moldflow, in particolare su elementi a barra lunga soggetti a deformazioni.

Sottomarino nascosto / Portale sul lato non visibile— Vestigia della porta nascosta sulla flangia posteriore o sulla borchia interna; opzione canale freddo per volumi ridotti aftermarket; hot drop direct gate dove applicabile.

Opzione cavità specchio 1+1 (L+R per griglie simmetriche inferiori/di inserimento)— Design bilanciato runner/hot-drop; griglia principale superiore solitamente a cavità singola a causa dell'asimmetria/design specifico del marchio.

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della barra della griglia (tipicamente 2,0–3,5 mm), l'angolo di sformo sugli angoli di scorrimento, la linea di divisione del telaio cromato rispetto alla griglia, la fattibilità del cancello e dell'espulsione; suggerire miglioramenti per evitare la linea di saldatura e i segni di avvallamento.

Simulazione del flusso dello stampo (Moldflow)— Modello di riempimento, posizione della linea di saldatura (spinta sulla flangia nascosta/sul retro), forza di serraggio, uniformità di raffreddamento e deformazione prevista per elementi a barra lunga.

Approvazione della progettazione di stampi 3D— Assemblaggio completo con layout di raffreddamento, bilanciamento del canale caldo SVG, dettaglio multi-slider/sollevatore con controllo delle interferenze, definizione della zona texture e della zona lucidatura a specchio.

Lavorazione di precisione— Sgrossatura/finitura CNC ad alta velocità, foratura profonda per il raffreddamento, elettroerosione Sodick/Charmilles per dettagli a griglia fine e incisione di texture; rettifica a scorrimento.

Prova e correzione T1— Funziona su una macchina interna; fornitura video di prova + rapporto dimensionale CMM + parti campione per approvazione.

Imballaggio finale e spedizione— Custodia senza fumigazione, manuale d'uso dello stampo, elenco dei pezzi di ricambio (molle di scorrimento extra, perni di espulsione), trattamento termico e certificati sull'acciaio.

Perché scegliere ZHONGYUE MOLD per il tuo stampo per griglia automobilistica?

Esperienza nello stampo per esterni automobilistici— Stampi per paraurti, parafanghi, griglia e finiture costruiti internamente con CNC di grande formato a 5 assi

Rapporto DFM e Moldflow interno— Identificare i rischi di riempimento/deformazione/affondamento e ottimizzare prima del taglio dell'acciaio; controllare lo spazio/l'adattamento a filo con il paraurti e il faro

Competenza nel canale caldo multi-slider e SVG— Sformatura di griglie a nido d'ape, canale caldo marchiato (YUDO/SYNVENTIVE/Mold-Master) con supporto per la regolazione

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali di lavorazione, ispezione CMM, approvazione del campione T1 prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico

Garanzia Stampo 1 Anno + Fornitura Pezzi di Ricambio (slitte, molle, perni)

Domande frequenti

D: Potete realizzare sia la griglia principale superiore che gli inserti inferiori della griglia del paraurti, possibilmente come uno stampo familiare?

R: Le griglie asimmetriche principali sono generalmente a cavità singola. Gli inserti inferiori o le griglie antiappannamento, se di dimensioni/ciclo simili, possono essere progettati come stampo 1+1 o famiglia (2+2 cavità). Forniamo consulenza in base al volume annuale e alle dimensioni della macchina da stampa.

D: Quale canale caldo consigliate per gli stampi a griglia?

R: Il canale caldo a otturazione sequenziale (SVG) è fortemente consigliato per le griglie ABS/ASA: consente di controllare la sequenza di riempimento per spingere le linee di saldatura verso aree non visibili e ridurre i segni di flusso, particolarmente importanti per le superfici strutturate o cromate.

D: È possibile ottenere una lucidatura a specchio per la struttura cromata E una grana opaca per la griglia in un unico stampo?

R: Sì. Utilizziamo la cavità lucida S136 per la zona del telaio cromato (SPI A1/A2) e la cavità strutturata 718H/2738HH per la griglia (VDI 27–36 o modello Mold-Tech), con una linea di divisione chiara tra le zone.

D: Di cosa hai bisogno per un preventivo?

A: modello della parte 3D (STP/IGS/X_T), materiale target (ABS / ASA / PC+ABS), volume annuale/preferenza di cavitazione, dati della piastra della macchina per iniezione, specifiche di finitura superficiale (specchio/standard della grana/requisito del logo).

Richiedi un preventivo per il tuo stampo per griglia automobilistica

Invia il tuo modello 3D della griglia (STEP/IGS/X_T) e i requisiti del progetto. ZHONGYUE MOLD fornirà un rapporto DFM gratuito + riepilogo del flusso dello stampo + preventivo formale entro 24-48 ore lavorative.
