Stampo per pallet in plastica a doppia faccia

Stampo per pallet in plastica a doppia faccia - Stampo per iniezione di pallet reversibili per carichi pesanti di ZHONGYUE MOLD

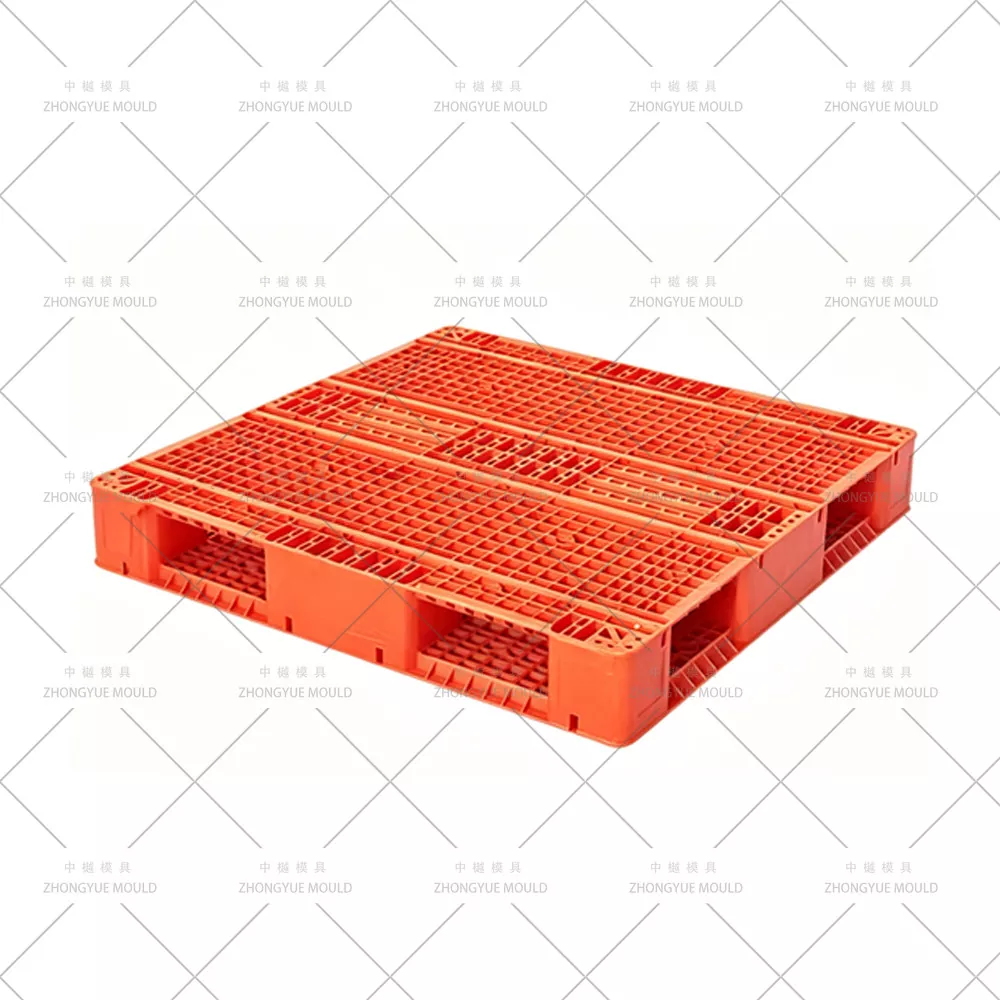

Nella logistica di grandi volumi, nello stoccaggio automatizzato e nelle spedizioni per l'esportazione, i pallet in plastica double face rappresentano lo standard di riferimento. A differenza dei pallet a faccia singola, un pallet a doppia faccia ha sia un piano superiore che uno inferiore, consentendo un utilizzo reversibile: giralo e utilizza entrambi i lati. Se progettati con nervature rinforzate e spessore adeguato, i pallet double-face possono essere posizionati su scaffalature (fino a 1.500-1.800 kg su scaffalature selettive), rendendoli ideali per le catene di fornitura alimentare e delle bevande, farmaceutiche, chimiche e automobilistiche.

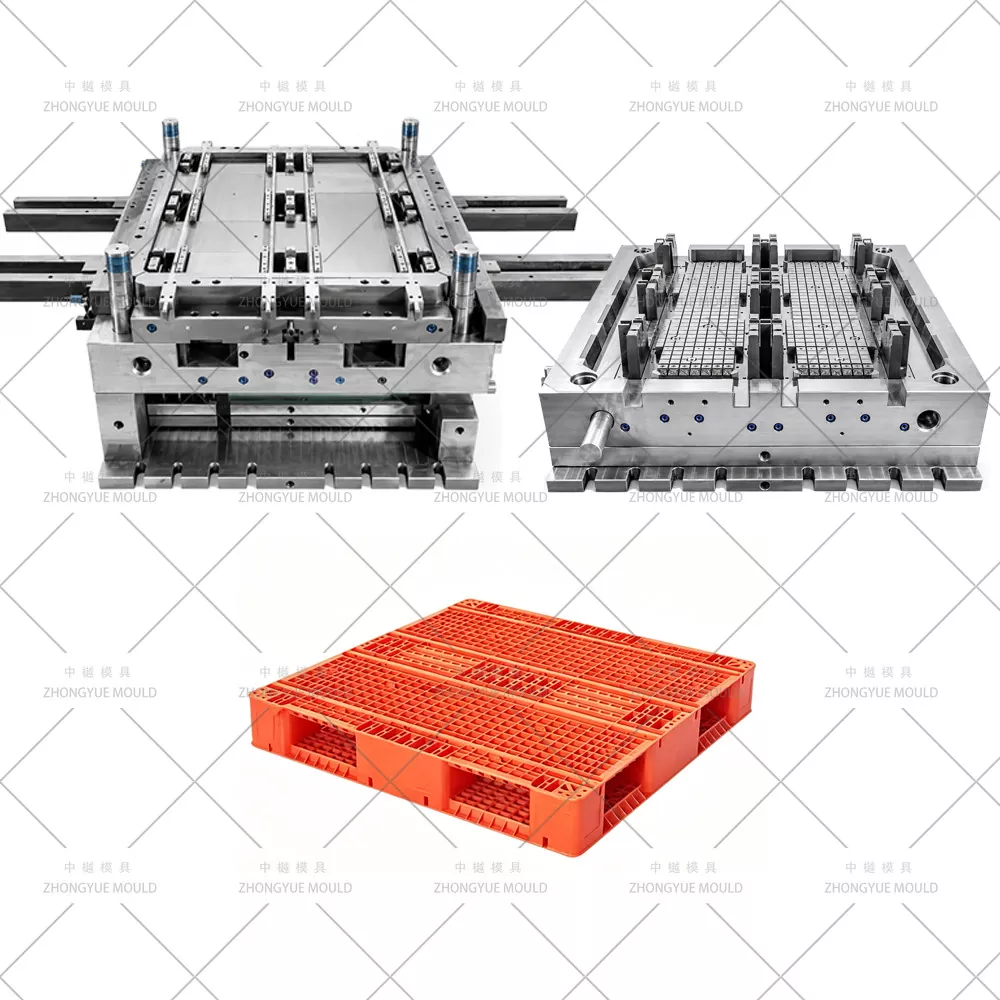

Lo stampo per pallet in plastica a doppia faccia è lo strumento di iniezione di precisione di grande formato che modella HDPE/PP fuso in questi pallet reversibili ad alto carico. Presso ZHONGYUE MOLD (Huangyan, Taizhou, Cina), abbiamo oltre 15 anni di esperienza nella progettazione e costruzione di stampi per pallet double-face personalizzati per dimensioni standard ISO (1200×1000 mm), Euro (1200×800 mm) e dimensioni completamente personalizzate, con riempimento convalidato da Moldflow, raffreddamento in rame-berillio (BeCu) e sistemi di canali caldi con valvola.

Specifiche dello stampo per pallet in plastica:

Rendi il tuo prossimo progetto di stampi per pallet in plastica più luminoso!

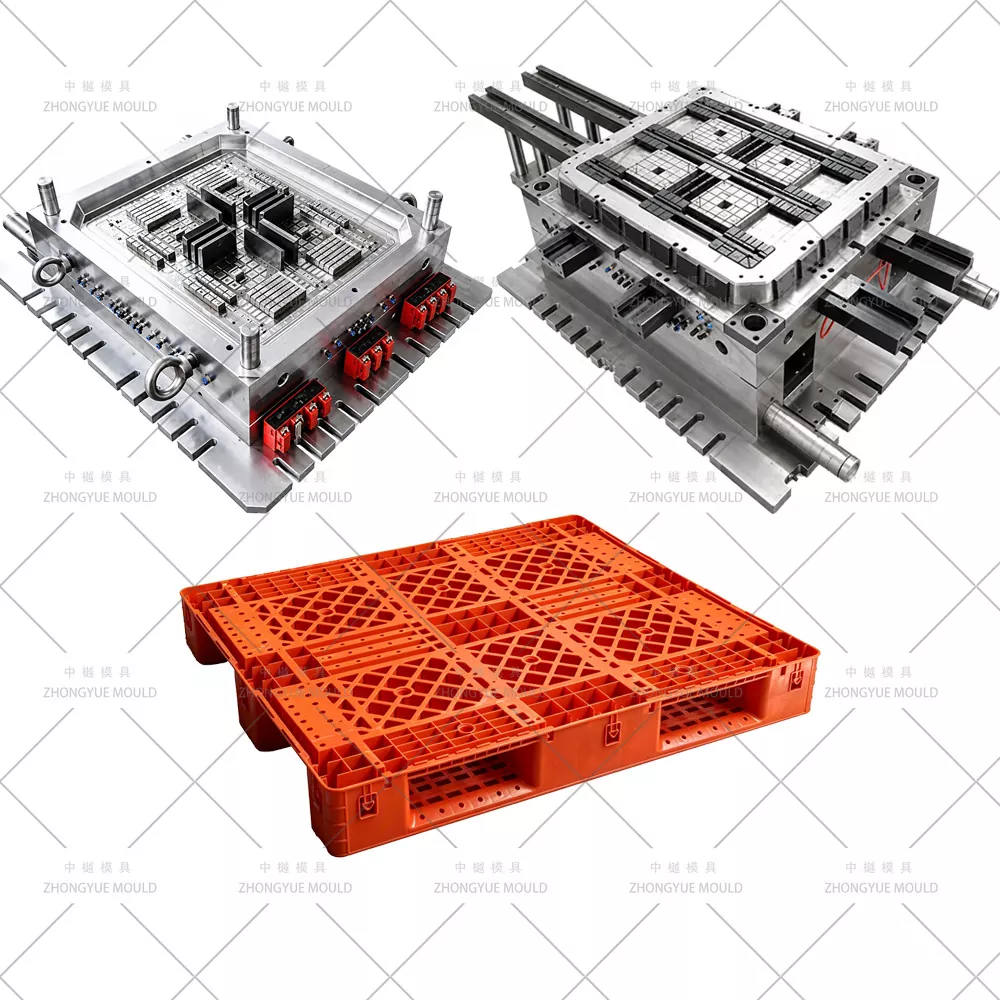

Stampo per pallet a doppia faccia e a faccia singola: differenze chiave

Caratteristica	Stampo per pallet a doppia faccia	Stampo per pallet a faccia singola
Struttura	Piano superiore + Piano inferiore (a griglia o solido); Base a 9 blocchi/perimetrale	Piano superiore + 9 piedi / 3 guide; nessun ponte inferiore
Reversibile	✅ Sì, utilizzabile su entrambi i lati	❌No
Rackable	✅ Spesso installabile su rack con nervature rinforzate/opzione inserto in acciaio	❌ Generalmente non installabile in rack
Capacità di carico	Statico: fino a 6.000 kg / Dinamico: fino a 2.500 kg / Scaffalature: fino a 1.800 kg	Inferiore: in genere solo per trasporto/stoccaggio
Complessità dello stampo	Più in alto: reti di nervature a doppio piano, nucleo più profondo, più zone di raffreddamento	Moderato – ponte singolo + gambe
Tempo di ciclo tipico	90–150 secondi (peso pallet 15–28 kg)	70–120 secondi

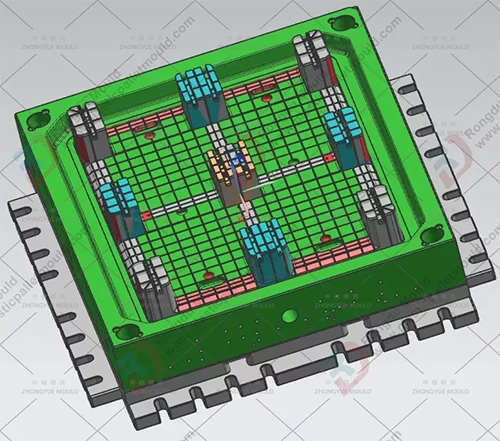

Come ZHONGYUE progetta uno stampo per pallet a doppia faccia premium

① Corretta selezione dell'acciaio per una durata di milioni di colpi

Gli stampi per pallet a doppia faccia sono tra gli strumenti di iniezione più grandi (peso dello stampo 12–20+ tonnellate). Precisiamo:

Base dello stampo: base pre-indurita S50C/P20 rinforzata con pilastri di supporto aggiuntivi per evitare che il nucleo/cavità si pieghi sotto la pressione dello stampo.

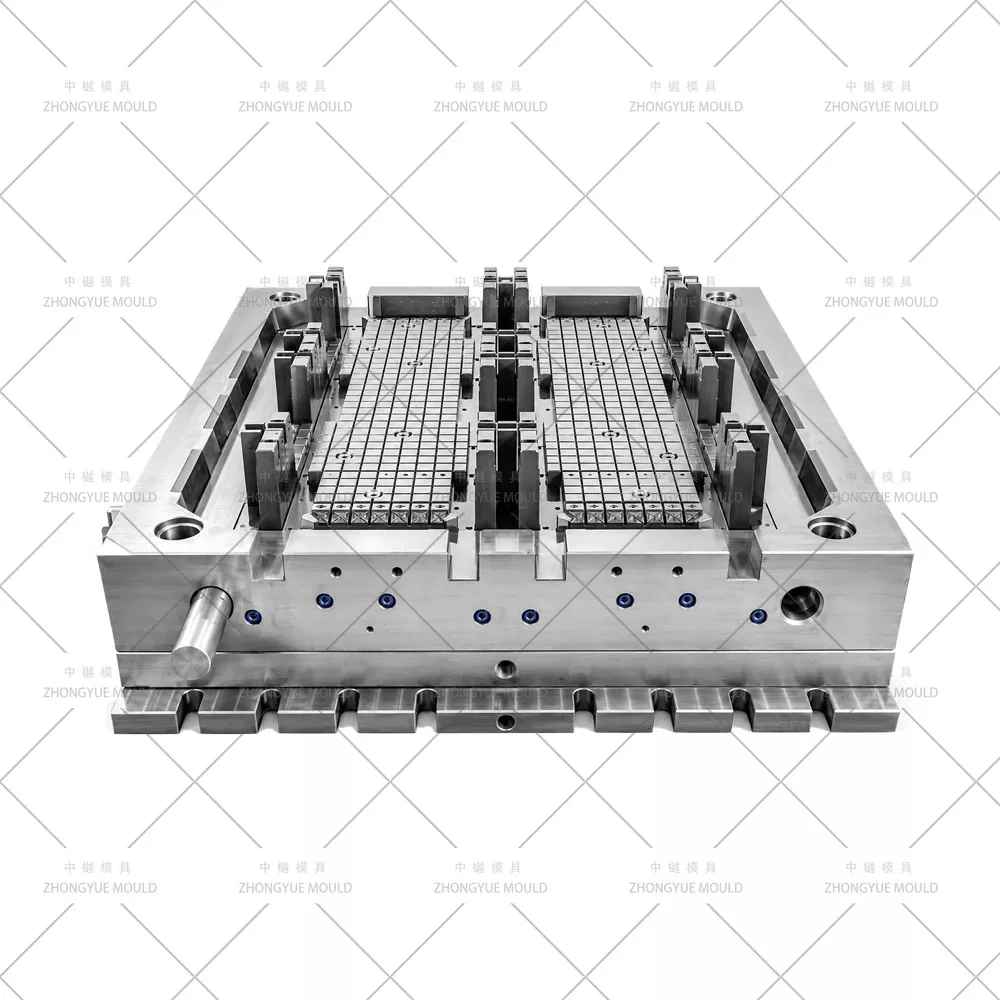

Inserti cavità/nucleo: 718H (1.2738, HRC 33–38) standard; H13 (1.2344, bonificato HRC 44–48) per tirature ad alto volume o HDPE riciclato; opzionale S136 per zone lucidate a specchio.

Trattamento termico e durezza: nuclei/cavità principali trattati a HRC 28–32 (P20) o HRC 33–38 (718H); parti soggette ad usura come diapositive e manicotti di espulsione nitrurati per una durata operativa estesa di oltre 500.000–1.000.000 di colpi.

② Sistema a canale caldo multipunto bilanciato

I pallet di grandi dimensioni a due piani richiedono da 12 a 20+ cadute (otturatore a valvola o canale caldo aperto) distribuite sui piani superiore e inferiore:

Assicura il riempimento simultaneo di aree di blocchi spessi e di nervature sottili del ponte

Riduce al minimo le linee di saldatura nelle zone portanti

Elimina il canale di colata freddo → ciclo più breve e nessuna perdita di rimacinato

Compatibile con collettori YUDO / Synventive / Anole

(Per i cicli pilota offriamo anche design a canale freddo a 3 piastre.)

③ Raffreddamento avanzato: inserti BeCu e circuiti a zone

Le intersezioni delle nervature spesse nelle giunzioni dei blocchi dell'impalcato sono trappole di calore. La nostra strategia di raffreddamento:

Deflettori e gorgogliatori forati in profondità in ciascuno dei 9 blocchi di supporto

Inserti in rame-berillio (BeCu / Mold-Max) negli incroci delle nervature del ponte e nel mozzo centrale per un'estrazione del calore più rapida del 20–30%

Circuiti idrici a zone indipendenti con regolatori di flusso → temperatura uniforme → deformazione minima

Tempo di ciclo tipico: 80–130 secondi (dipende dal peso e dallo spessore del pallet)

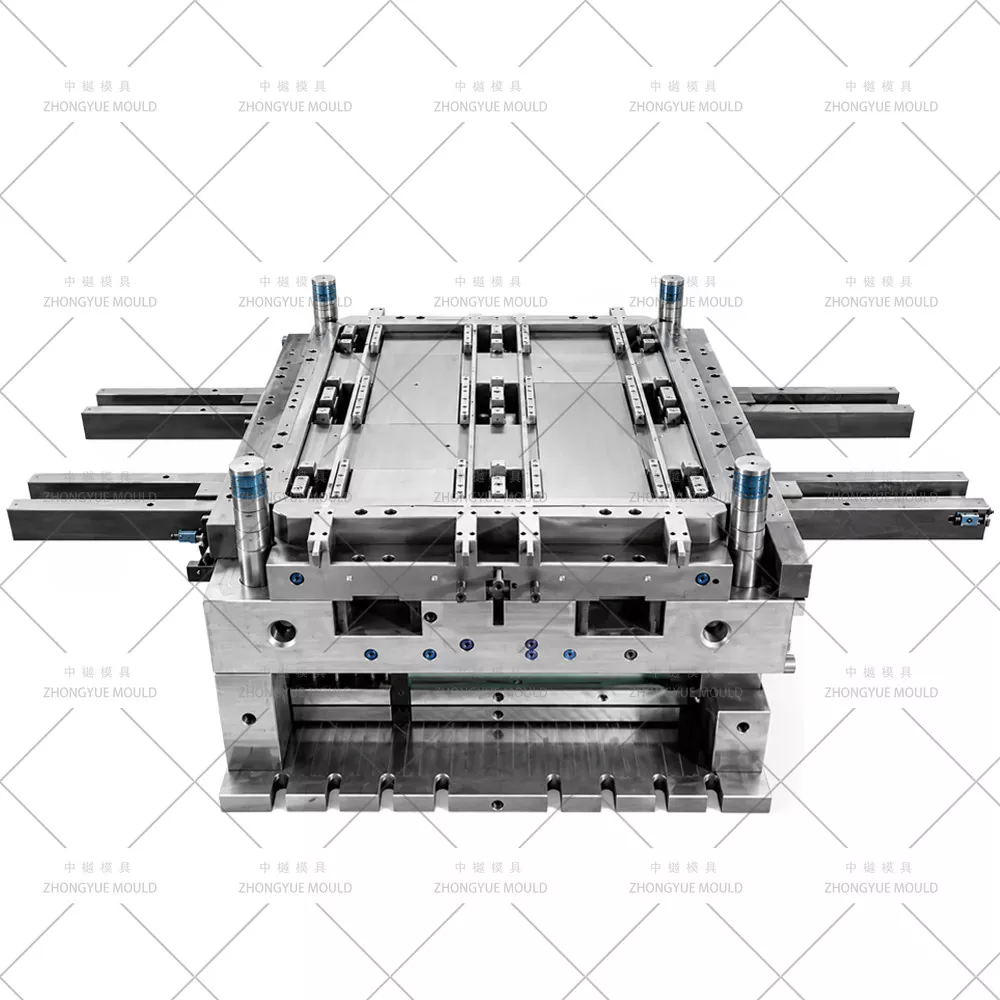

④ Sistema di sformatura a doppio piano

Sia il piano superiore che quello inferiore presentano reti di sottosquadri/nervature:

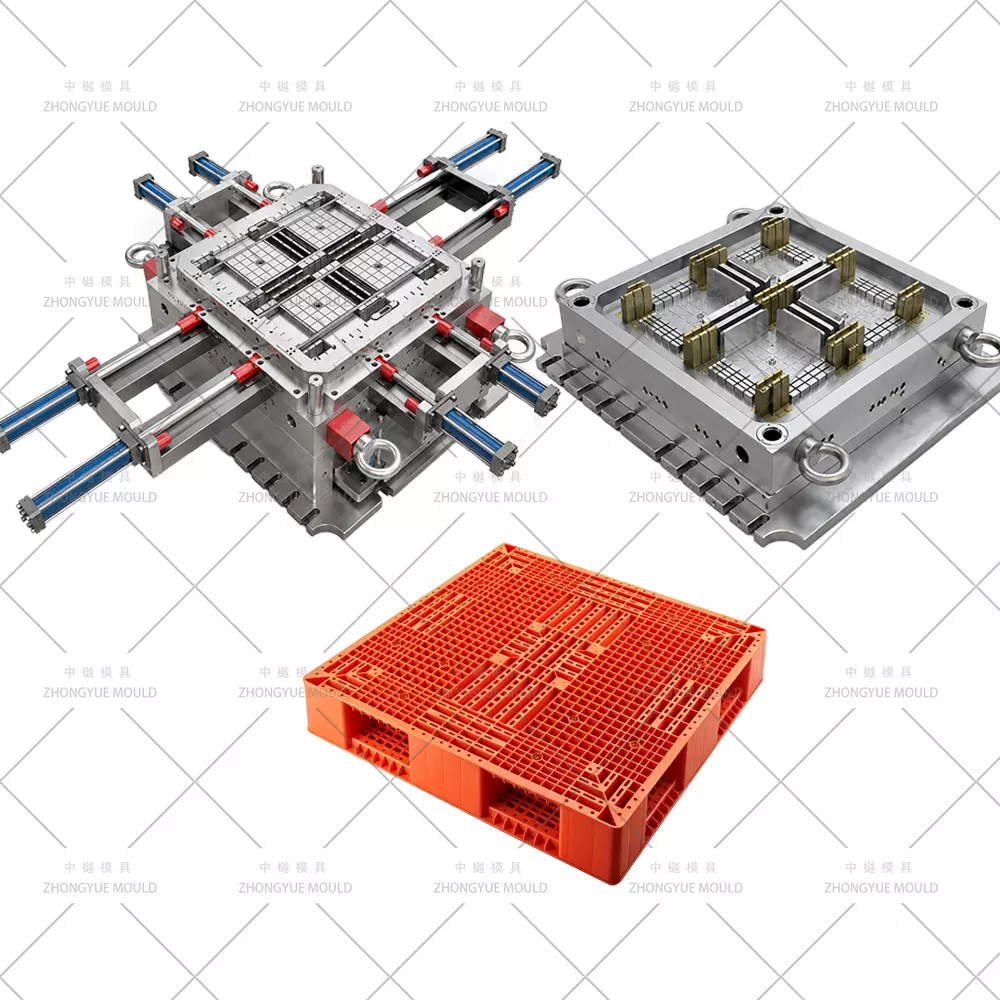

Cilindri idraulici + sollevatori angolari/slitte a camme per pareti laterali dei blocchi

Piastra di estrazione/blocco di espulsione di grandi dimensioni con pilastri di guida extra lunghi che supportano la corsa di espulsione completa

Collegamento opzionale per l'espulsione anticipata (lo stampo si apre parzialmente → inizia l'espulsione) per ridurre i secondi per ciclo

⑤ Texture antiscivolo e personalizzazione

Piani superiore e inferiore strutturati con motivo antiscivolo a diamante/puntinato (Ra personalizzabile)

Logo aziendale in rilievo, tasca per tag RFID, cavità per data/codice lotto

Design opzionale con slot di rinforzo in acciaio per pallet in scaffalature (stampaggio con inserti in barra metallica)

Applicazioni tipiche dei pallet double face

Alimenti e bevande: HDPE conforme alla FDA, superfici lisce facili da lavare, senza schegge → igienico per linee di imbottigliamento e caseifici

Settore farmaceutico e camere bianche: ponti lisci e senza spargimento; formulazione antistatica opzionale

Industria automobilistica e pesante: carico statico/dinamico elevato per blocchi motore, fusioni, componenti

Catena del freddo ed esportazione: esente ISPM-15; funziona da –40°C a +80°C; i ponti reversibili prolungano la durata

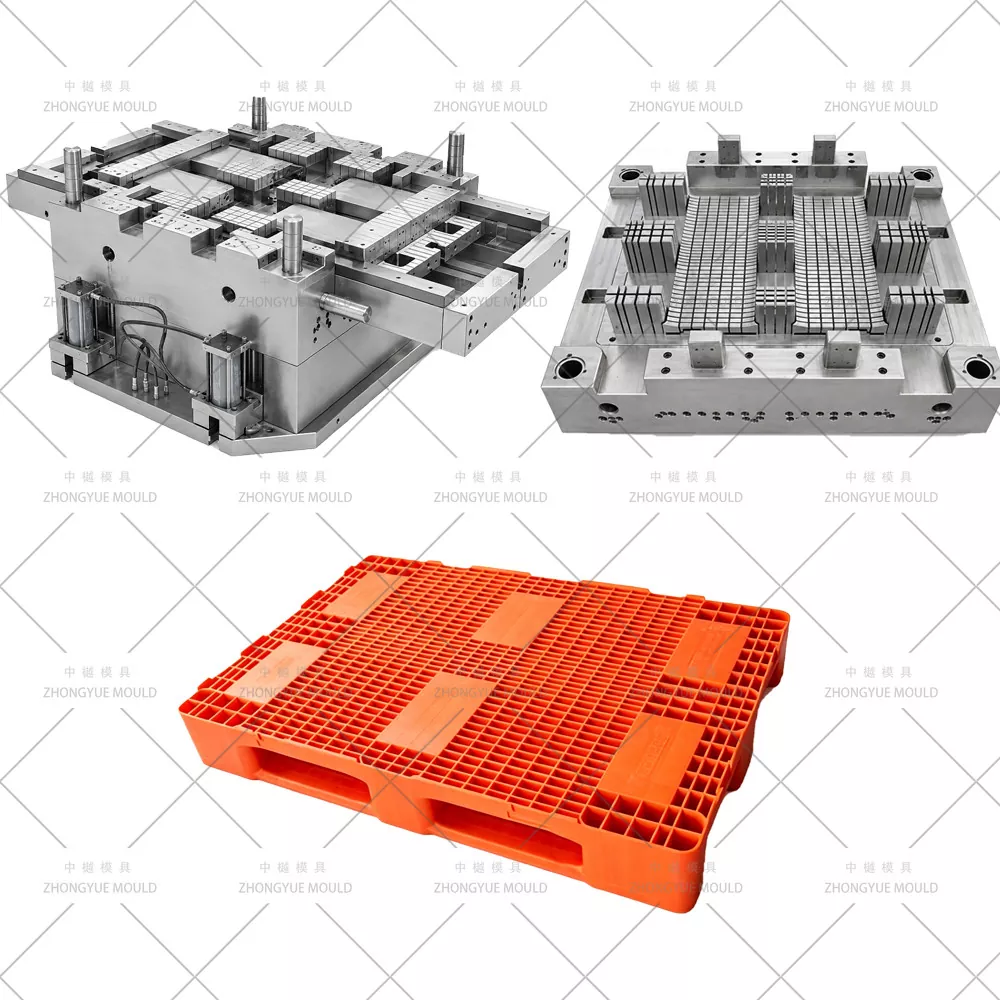

Magazzino automatizzato (AS/RS): ingresso carrello elevatore/pallet a 4 vie; dimensionalmente stabile per sistemi di trasporto

Perché ZHONGYUE MOLD per il tuo stampo per pallet a doppia faccia?

Comprovata esperienza nel grande formato – Centinaia di stampi per pallet (singola/doppia faccia, impilabili, rackable) esportati in Europa, America, SEA e ME.

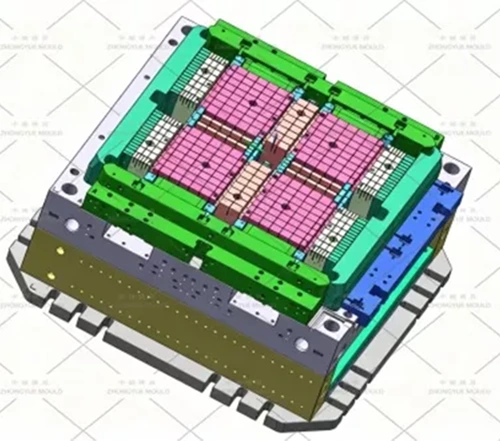

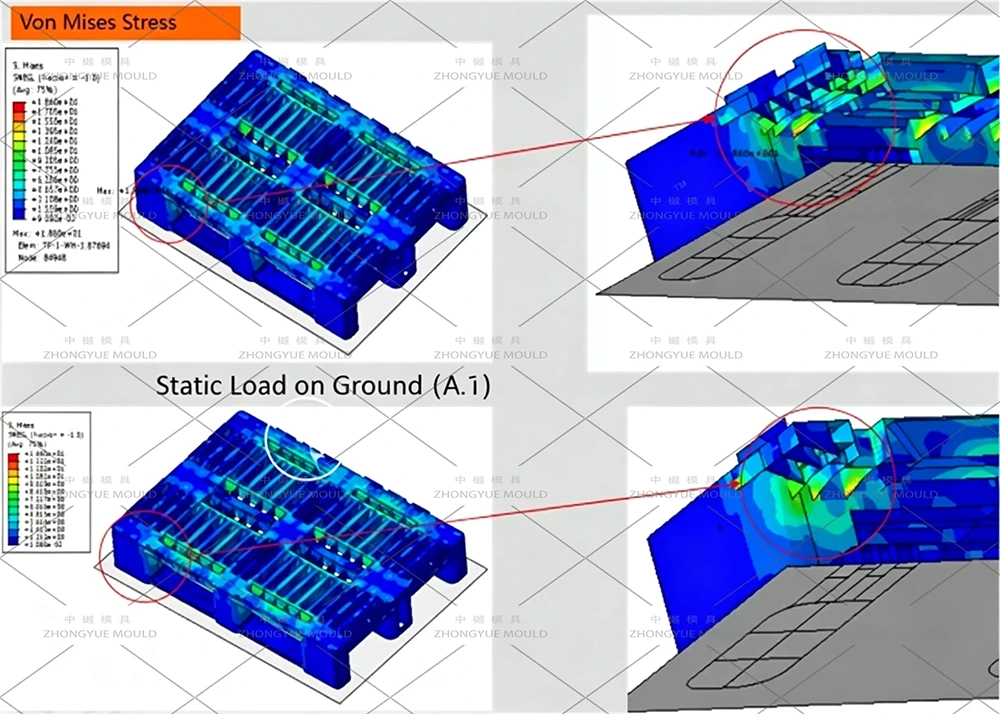

Moldflow e DFM prima del taglio dell'acciaio: simuliamo il modello di riempimento, l'uniformità del raffreddamento e la deformazione per eliminare i segni di avvallamento nelle intersezioni delle nervature.

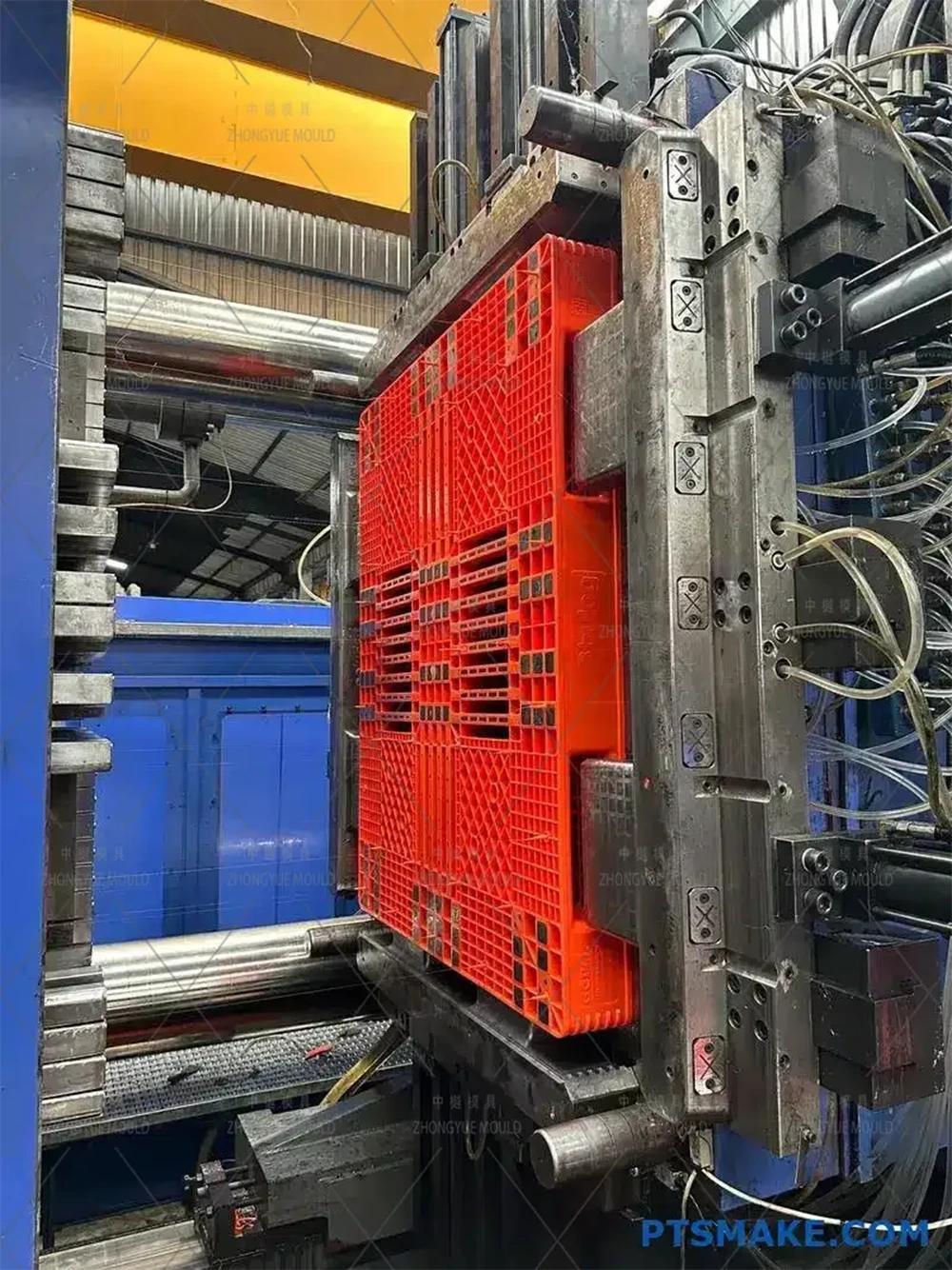

Processo trasparente: foto settimanali della lavorazione → video di prova T0 + rapporto dimensionale campione → ispezione finale prima della spedizione.

Ricambi e supporto completi: kit completo di parti soggette ad usura, manuale di manutenzione e risoluzione dei problemi remota.
