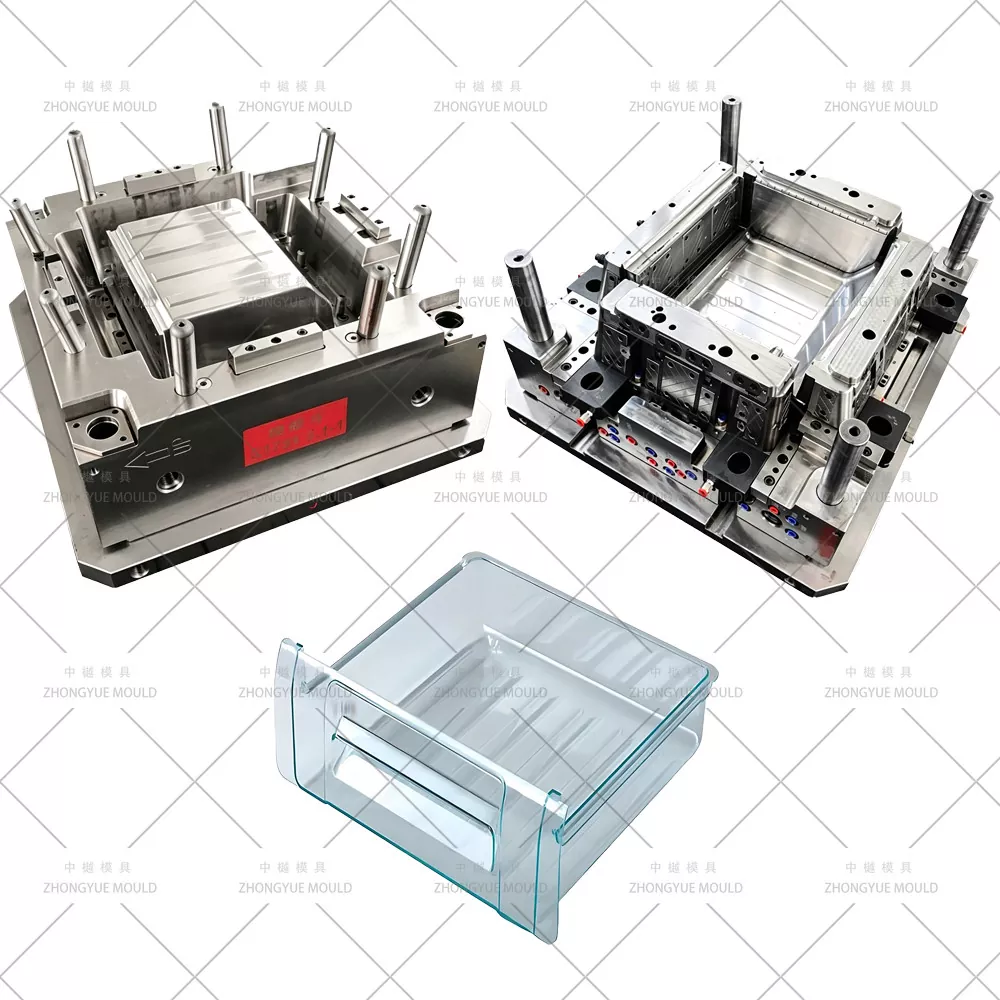

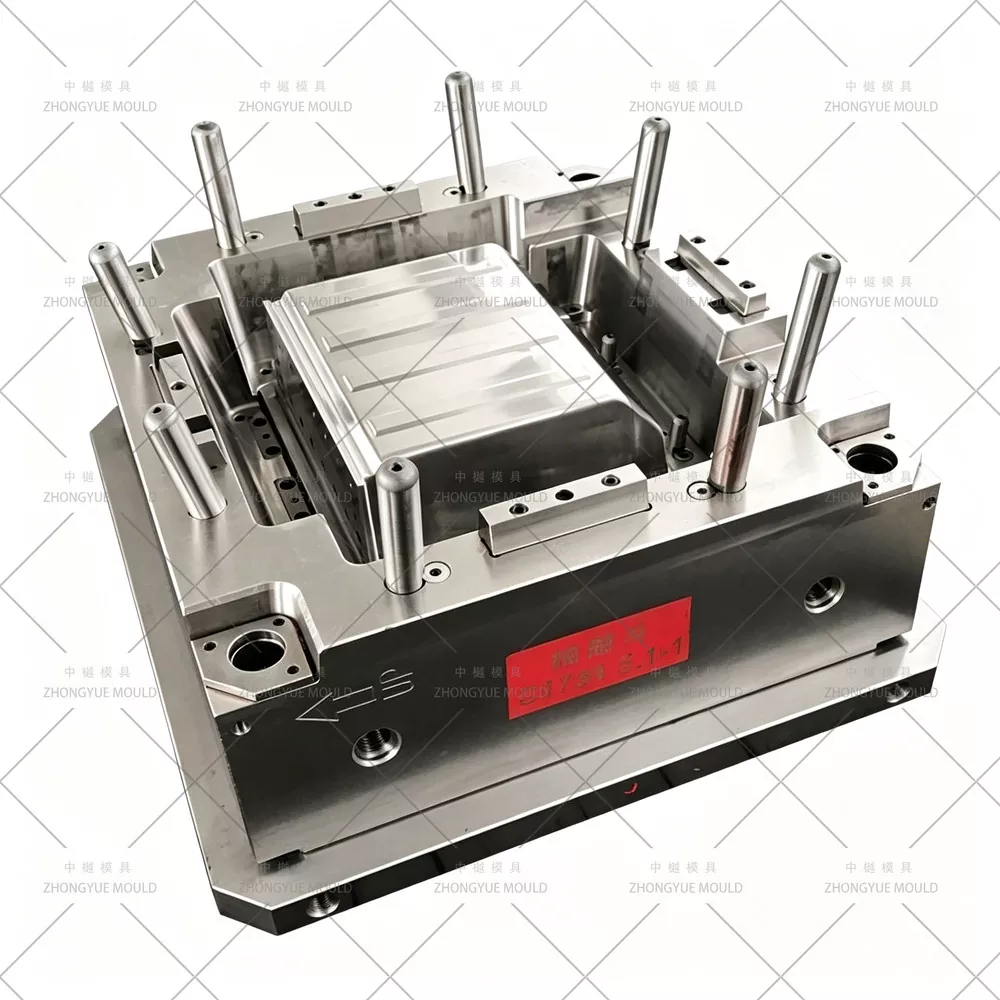

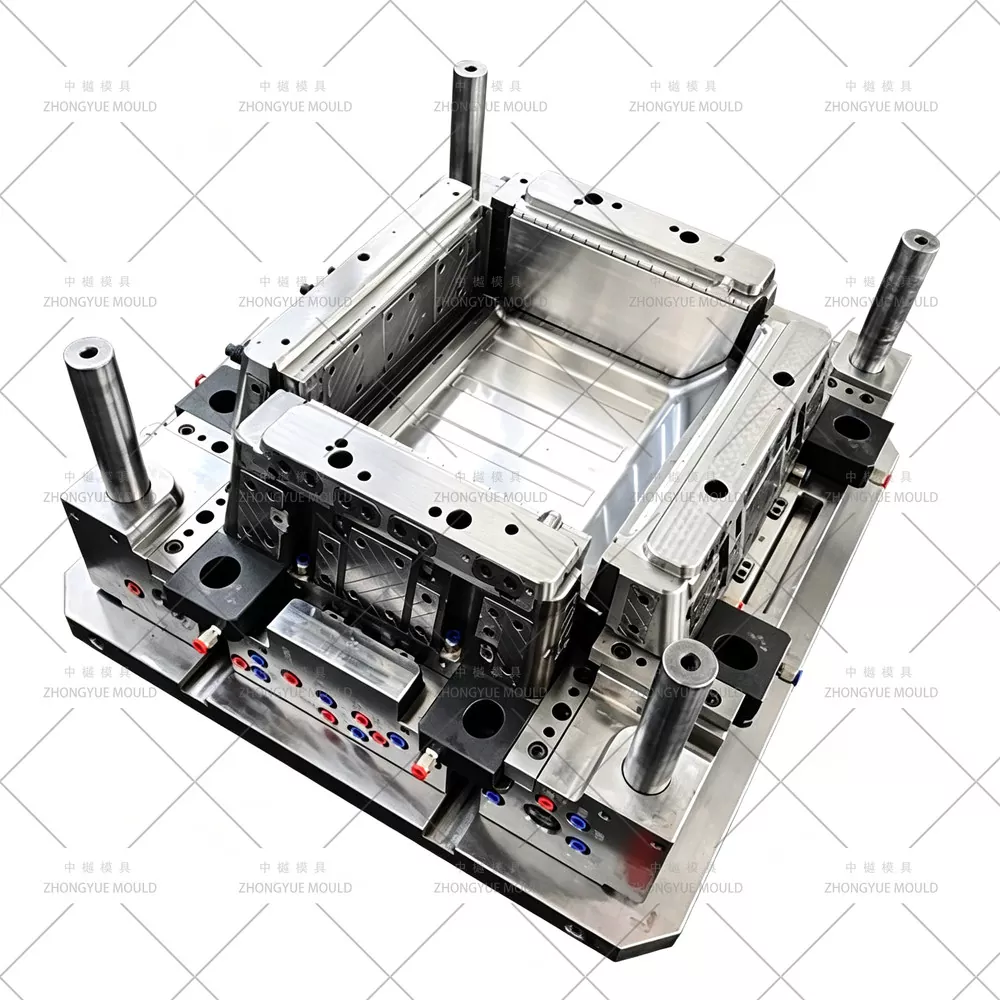

I cassetti del frigorifero sono componenti in plastica complessi e di grandi dimensioni che richiedono un'elevata precisione nella progettazione degli stampi. Questo caso di studio descrive in dettaglio come Zhongyue Mold ha progettato una soluzione ad alte prestazioni per un cassetto del frigorifero in PS (polistirolo), affrontando le sfide legate alla sformatura, al raffreddamento e all'integrità strutturale.
|
Nome dello stampo |
Stampo per cassetto frigorifero in plastica |
|
|
Materiale dello stampo |
P20,2738,718H,NAK80,2316,S136,H13, ecc |
|
|
Base dello stampo |
Autoprodotto, LKM, DME, ASSAB |
|
|
Cavità |
Singolo/multiplo |
|
|
Corridore |
Canale freddo e canale caldo |
|
|
Marchio del canale caldo |
Maestro, HUSKY, YUDO, ecc. |
|
|
Software di progettazione |
UG:Aoto CAD e così via |
|
|
Vita della muffa |
50-100 milioni di scatti/5-6 anni, anche in 10 anni in buona manutenzione |
|
|
Orario T1 |
45-60 giorni |
|
|
Materiale plastico |
PC ABS |
|
|
Tipo di cancello |
Cancello puntuale, Cancello sul bordo, Cancello secondario, Cancello a pellicola, Cancello a valvola, Cancello aperto, ecc. |
|
|
Trattamento superficiale dello stampo |
Elettroerosione, struttura, lucidatura lucida |
|
|
Sistema di qualità |
ISO9001 |
|
|
Codice SA |
8480719090 |
|
|
Origine |
Huangyan Zhejiang Cina |
|
|
Pacchetto |
Custodia in legno |
|
|
Materiale dello stampo |
Durezza |
Vita della muffa |
|
P20 |
HRC 28-33 |
>300.000 scatti |
|
718 |
HRC 33-36 |
>500.000 scatti |
|
H13 |
HRC >43 |
>800.000 scatti |
|
2344 |
HRC >48 |
>800.000 scatti |
|
S136 |
HRC 48-52 |
>1.000.000 di scatti |
Rendi più luminoso il tuo prossimo progetto di stampo per frigorifero!

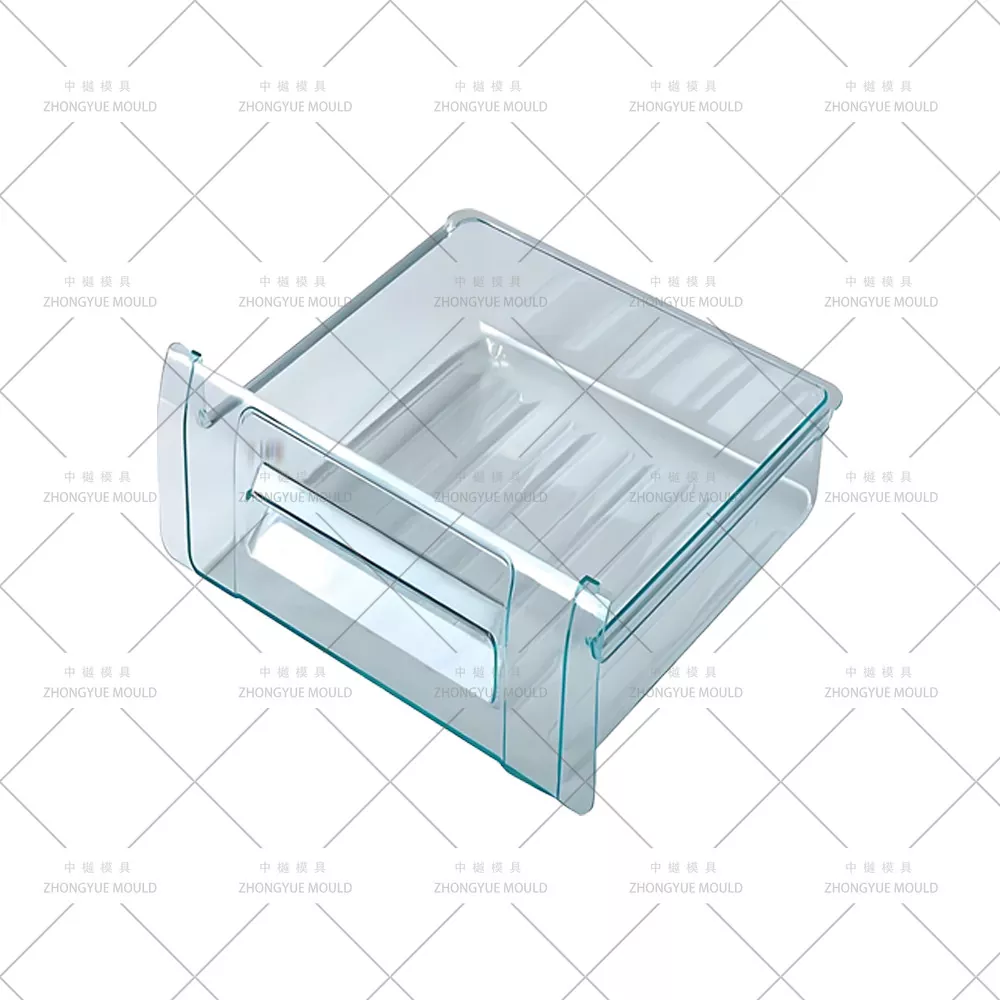

Il cassetto del frigorifero presenta una geometria complessa, tra cui:
Una superficie arcuata sul lato anteriore superiore.
Fibbie multiple (sulla parte anteriore centrale, sulla superficie interna e su entrambi i lati).
Una gonna stretta (larga circa 8 mm) lungo l'imboccatura del cassetto.

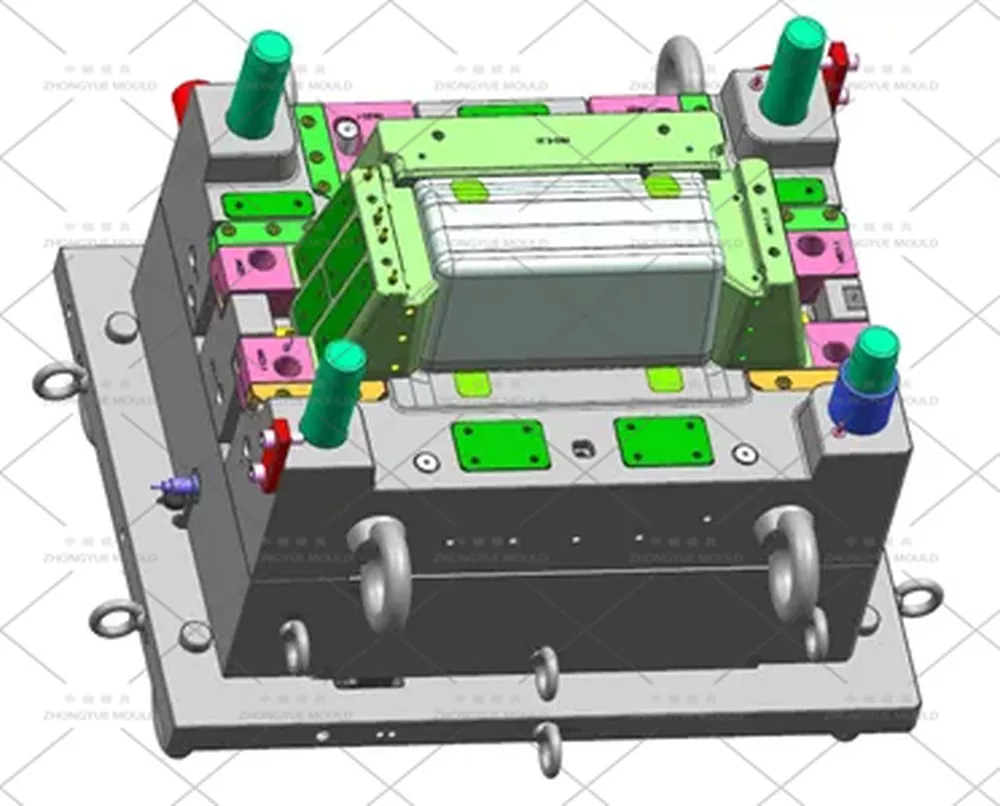

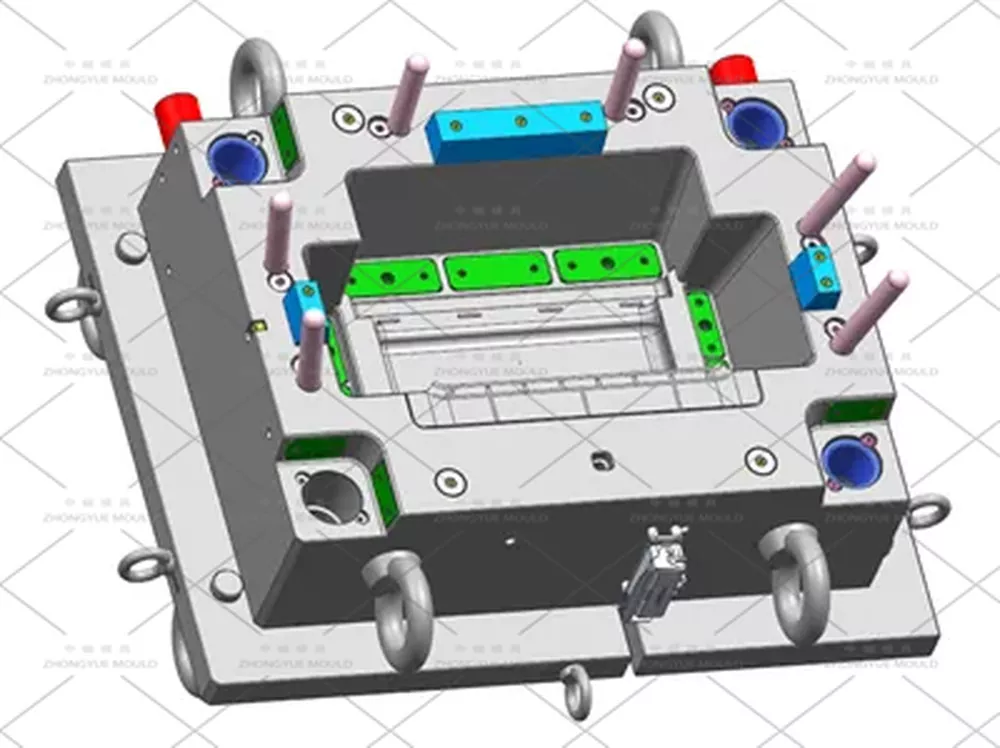

Per superare le sfide legate alla sformatura, abbiamo implementato una soluzione ibrida che combina cursori dello stampo fissi, cursori laterali e un meccanismo di sformatura a spinta obliqua per rilasciare tutti i sottosquadri senza danneggiare la parte PS trasparente.
|
Sezione |
Componente/Sistema |
Principali caratteristiche tecniche e logica di progettazione |
|
2.1 |
Cursore laterale anteriore |
Struttura: design integrale per un'elevata resistenza. Estetica: scanalatura di scorrimento nascosta sul sedile per evitare linee di testimonianza sulla superficie visibile. |
|
2.2 |
Meccanismo di scorrimento laterale |
Struttura: pilastro guida inclinato + cursore. Produzione: design diviso (cursore + sedile) per facilitare la lavorazione e la manutenzione. |
|
2.3 |
Meccanismo di spinta obliqua |
Struttura: sistema con scanalatura a T per la fibbia della maniglia interna. Prestazioni: le doppie aste di spinta garantiscono un movimento bilanciato; la fessura angolata corrisponde alla bozza della fibbia. |
|
2.4 |
Sistema di espulsione avanzato |
Struttura: piastra di spinta a forma di U in tre pezzi. Funzione: il design intarsiato previene gli inceppamenti; l'asta di spinta piatta garantisce il movimento sincronizzato. |
|
2.5 |
Dispositivo di rottura del vuoto |
Sistema: doppie unità di soffiaggio (stampo mobile e fisso). Funzionamento: attivazione sequenziale per evitare rotture del vuoto durante l'apertura dello stampo. |
|
2.6 |
Sistema a canale caldo |
Componente: Ugello con valvola ad ago Mould-Master. Design del cancello: posizione del cancello incassata per nascondere i segni di saldatura. |
|
2.7 |
Base dello stampo e allineamento |
Struttura: piastra fissa integrale + struttura di inserimento per lo spostamento dello stampo. Allineamento: cavità e sporgenze coniche da 10° per l'autoallineamento. |
|
2.8 |
Sistema di raffreddamento conforme |

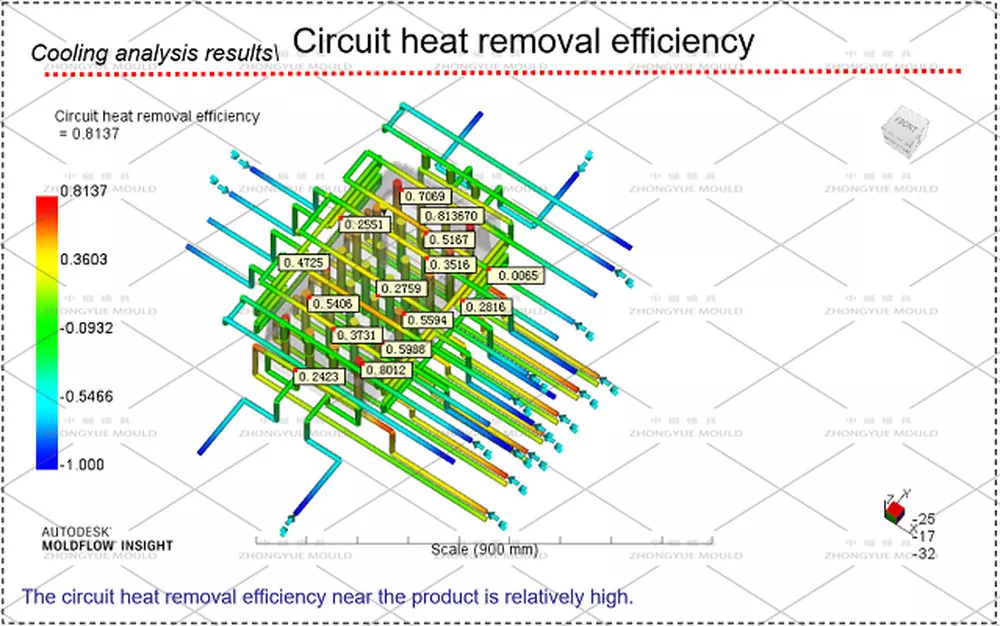

Canali: Circuiti indipendenti per stampo fisso; Canali interni a zigzag per push block obliqui. Vantaggio: previene il riscaldamento incrociato e garantisce un raffreddamento uniforme. |
Questo stampo a due piastre funziona come segue:

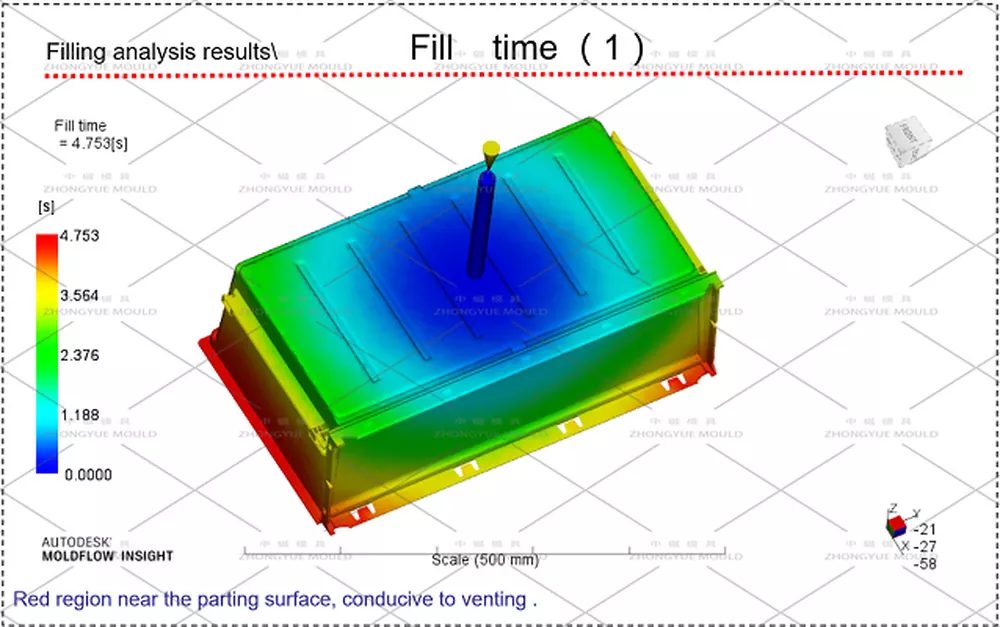

Iniezione e raffreddamento: il canale caldo riempie la cavità; i canali di raffreddamento solidificano il PS.
Apertura dello stampo: lo stampo in movimento si ritrae. I cursori e i meccanismi obliqui iniziano a sformarsi.

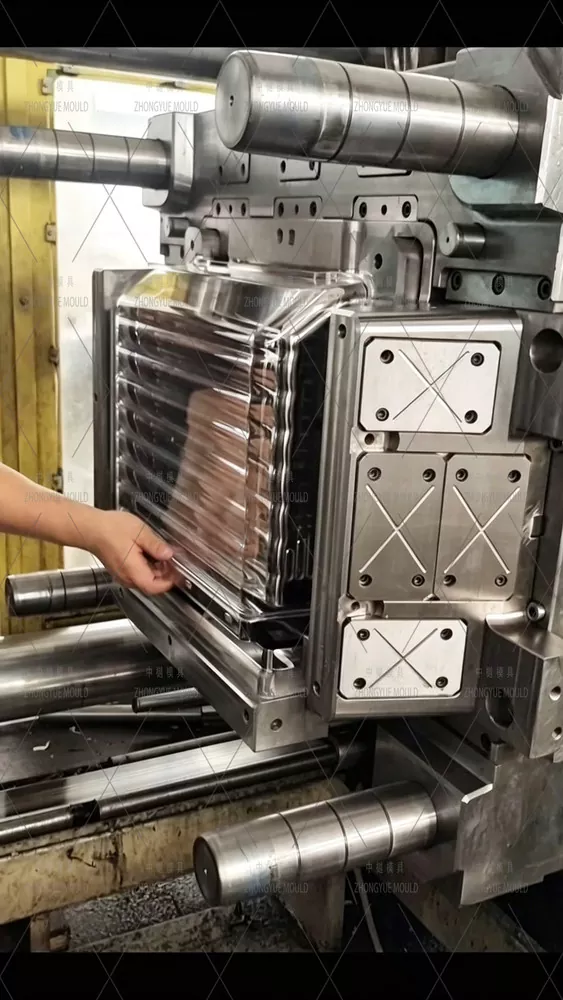

Espulsione: L'espulsore della macchina ad iniezione attiva il sistema push plate, sollevando il cassetto.
Reset: il processo si inverte per il ciclo successivo.
Elenco dei materiali:
Piastra dello stampo fissa: acciaio pretemprato 2711
Inserto per stampo mobile: acciaio 2311
Componenti principali (cursori/spinte oblique): acciaio 2711 con nitrurazione (profondità 0,15 mm, 50-52 HRC)
Base dello stampo: acciaio al carbonio medio 1050
Protocollo di lavorazione di precisione:
Finitura prima dell'assemblaggio: le parti mobili critiche (nucleo, cursori, elementi di spinta) vengono assemblate prima della finitura finale CNC per eliminare le differenze di passo.
Testurizzazione EDM: le piastre di spinta sono elettroincise insieme per evitare linee di divisione visibili.
Taglio del filo: utilizza i riferimenti forniti dal NC per l'allineamento a livello di micron.
