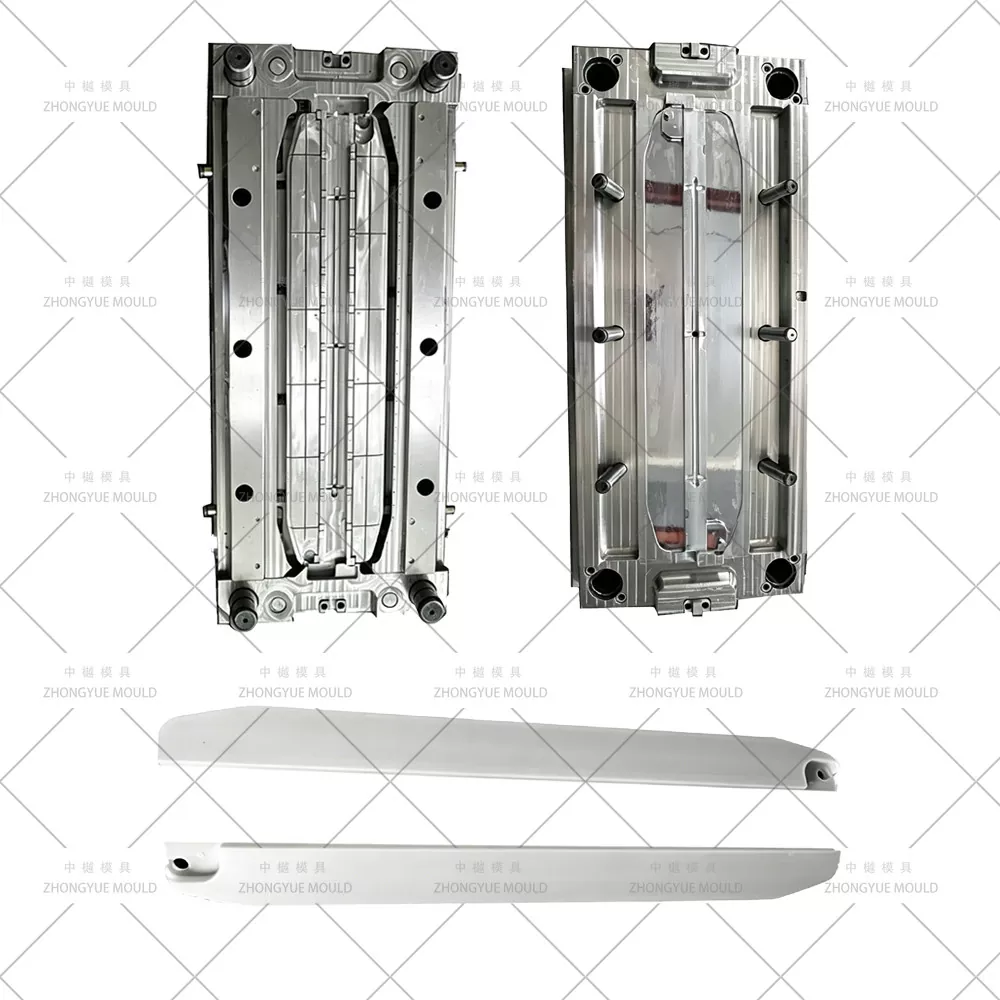

Stampo per frigorifero in plastica

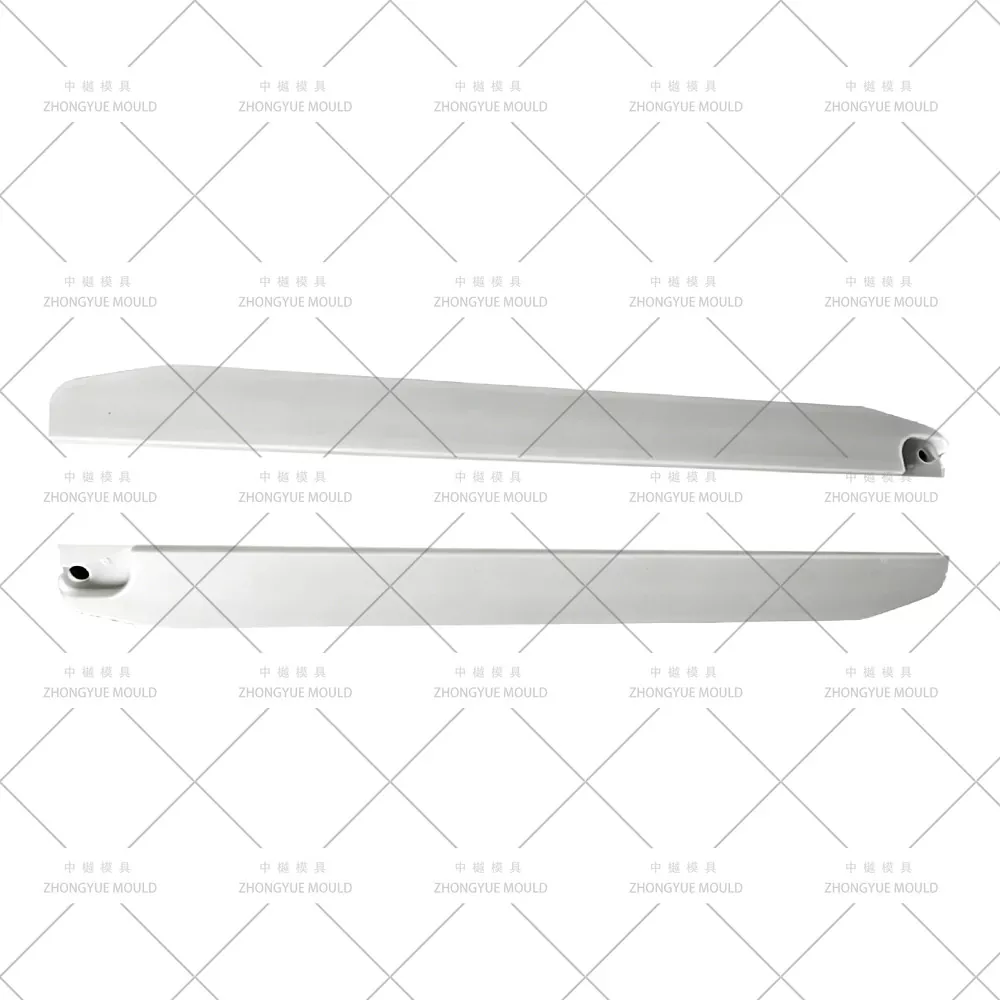

La maniglia della porta del frigorifero è un componente estetico e funzionale fondamentale, integrando colonna e maniglia in un'unica unità. Presso Zhongyue Mould forniamo stampi per frigoriferi in plastica di alta precisione progettati per la produzione in serie di maniglie per congelatori e scomparti convertibili.

Utilizzando la tecnologia avanzata 1-Mould-2-Cavities, i nostri stampi consentono ai produttori di produrre due diversi modelli di maniglie contemporaneamente all'interno di un singolo ciclo. Questo approccio migliora significativamente l’efficienza produttiva e riduce i costi di produzione, pur mantenendo i rigorosi standard estetici richiesti dall’industria degli elettrodomestici.

Sfida tecnica: perché è difficile gestire gli stampi

Le maniglie delle porte dei frigoriferi sono classificate come parti lunghe, a pareti sottili e con geometrie complesse. Le sfide principali includono:

Qualità della superficie: non sono ammessi segni di apertura, segni di saldatura, bolle o graffi.

Geometria complessa: le caratteristiche includono sottosquadri profondi (fino a 14,3 mm), nervature di rinforzo, finestre di visualizzazione e superfici curve.

Precisione dimensionale: le superfici di accoppiamento (S1 e S2) devono essere perfettamente piane per connettersi perfettamente con il guscio della porta.

Flusso del materiale: con lunghezze superiori a 900 mm (per le maniglie dei congelatori) e spessori medi delle pareti di 1,8 mm, il mantenimento dell'equilibrio del flusso di materiale fuso su una lunga distanza è fondamentale.

La soluzione ingegneristica di Zhongyue

Per superare queste sfide, abbiamo implementato una solida progettazione dello stampo concentrandoci su tre tecnologie principali: Gating, Cooling e DeMoulding.

1. Sistema a canale caldo con valvola sequenziale (linee di saldatura zero)

Per evitare antiestetiche linee di saldatura sulla superficie visibile della maniglia, utilizziamo un sistema a canale caldo con valvola ad ago di temporizzazione.

Tecnologia: Controllo valvola sequenziale unidirezionale (G1→G2→G3→G4→G5).

Struttura: combina un ugello termico primario, una piastra del canale caldo e ugelli termici secondari.

Vantaggio: controllando il tempo di apertura/chiusura di ciascun ugello tramite solenoidi e un controller, gestiamo il fronte del flusso di fusione. Ciò elimina efficacemente i segni di saldatura o li sposta su superfici nascoste non critiche.

Disposizione: 5 porte per la maniglia del congelatore più lunga e 4 porte per la maniglia convertibile più corta, garantendo un riempimento equilibrato.

[Inserisci immagine: Figura 3 - Layout del sistema di accesso]

2. Meccanismo multidirezionale di estrazione e sformatura del nucleo

Con sottosquadri distribuiti su piani diversi (T1–T7), una semplice espulsione non funzionerà. Il nostro Stampo integra molteplici sistemi di sformatura:

[Immagine inserita: Figura 5 - Meccanismo di scorrimento e montante guida angolato]

3. Sistema di raffreddamento 3D per l'equilibrio termico

Il raffreddamento non uniforme porta alla deformazione. Abbiamo progettato un sofisticato layout di raffreddamento ad acqua:

Inserti per stampi fissi: 8 gruppi di canali di raffreddamento (~15 mm dalla parete della cavità).

Inserti per stampi mobili: 6 gruppi di circuiti (tubi di circolazione + pozzi d'acqua deflettori).

Slider: tubi di circolazione dell'acqua dedicati per slider di grandi dimensioni.

Risultato: raffreddamento rapido e uniforme, bilanciando la temperatura dello stampo tra 80 e 90°C per prevenire restringimenti e stress interni.

Processo di lavorazione dello stampo

Iniezione: la plastica fusa (ABS) entra attraverso gli ugelli caldi della valvola sequenziale (G1–G5) in sequenza temporizzata.

Apertura ed estrazione del nucleo: lo stampo si apre e i perni guida angolati guidano i cursori per l'estrazione laterale del nucleo.

Espulsione: la piastra di spinta attiva aste di spinta rotonde e blocchi di spinta per espellere le maniglie finite (distanza: 60 mm).

Reset: tutti i componenti ritornano nelle loro posizioni iniziali, pronti per il ciclo successivo.
