Stampo per console centrale automobilistica

Stampo per console centrale automobilistica - Produttore di stampi a iniezione per console centrale per auto personalizzata/rivestimenti interni

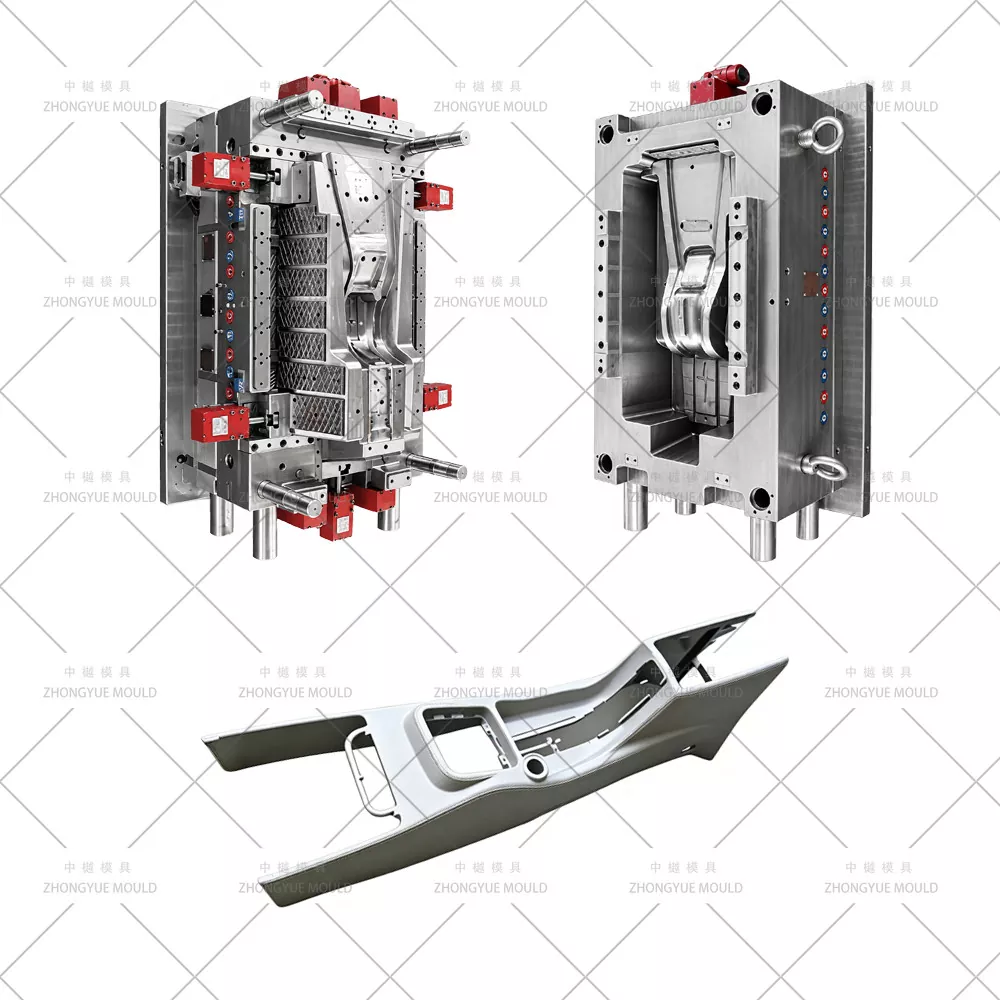

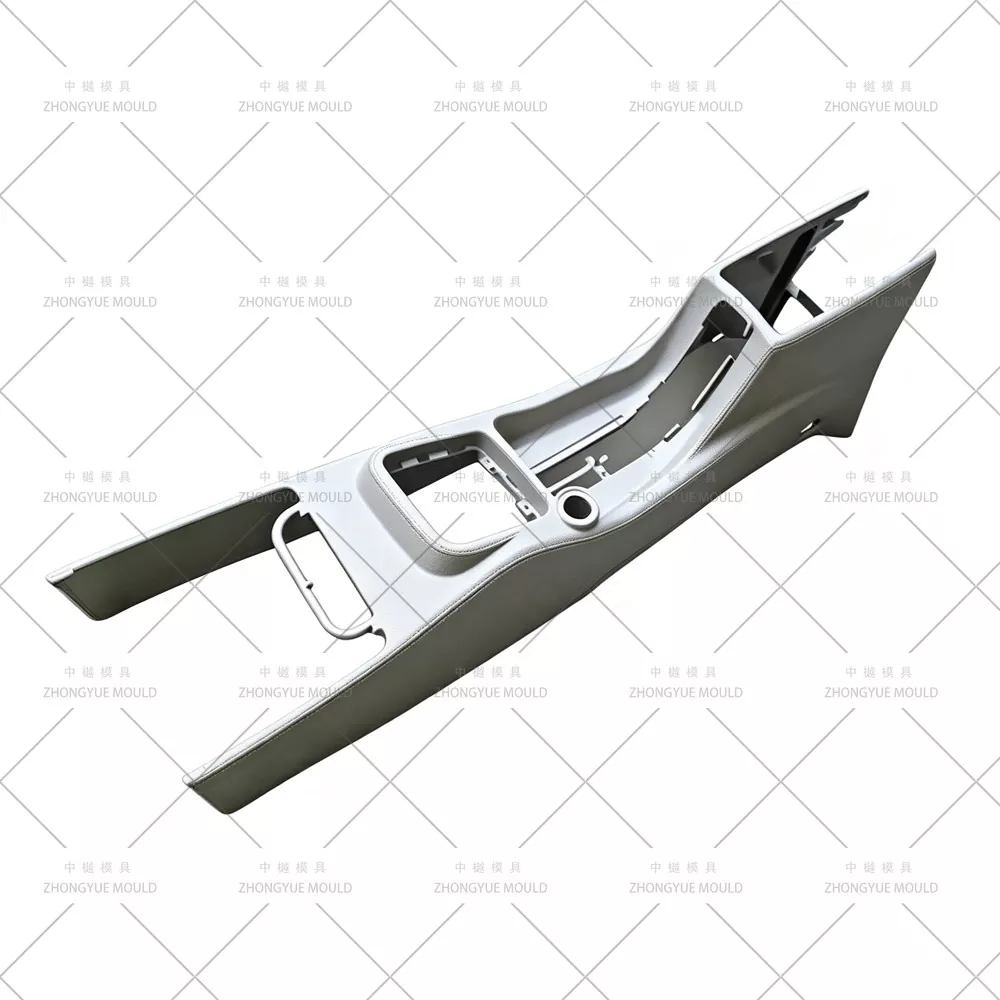

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per console centrale automobilistica/stampi a iniezione per console centrale in plastica per auto (stampi per rivestimenti interni) a fornitori globali di ricambi auto di livello 1 e OEM. La console centrale, che comprende il pannello decorativo superiore (con interruttori, porte USB, cornice del cambio) e la struttura inferiore del portaoggetti/contenitore e del bracciolo, è generalmente stampata in ABS, PC+ABS o PP-T20, con grana della pelle opaca (VDI 27–36) sui lati visibili e zone opzionali nero lucido (cavità lucidata a specchio S136) o sovrastampaggio in TPE/TPU soft-touch. I nostri stampi sono dotati di sollevatori multiangolo per sottosquadri profondi dei contenitori di stoccaggio, guide idrauliche o angolari per ritagli di ventilazione e rientranze dei portabicchieri, raffreddamento bilanciato vicino a sporgenze di montaggio spesse e raffinato controllo della linea di giunzione per un aspetto interno impeccabile.

Dai gruppi superiore e inferiore della console centrale delle autovetture, alle basi dei braccioli per console larghe dei SUV, alle cornici del cambio/rifinitura del cambio, forniamo una revisione DFM completa e una simulazione Moldflow prima del taglio dell'acciaio.

Specifiche:

Rendi più luminoso il tuo prossimo progetto di stampo per console centrale automobilistica!

Tipica console centrale / parti di rivestimento interno che utilizziamo

Punti salienti della progettazione degli stampi chiave per gli stampi della console centrale

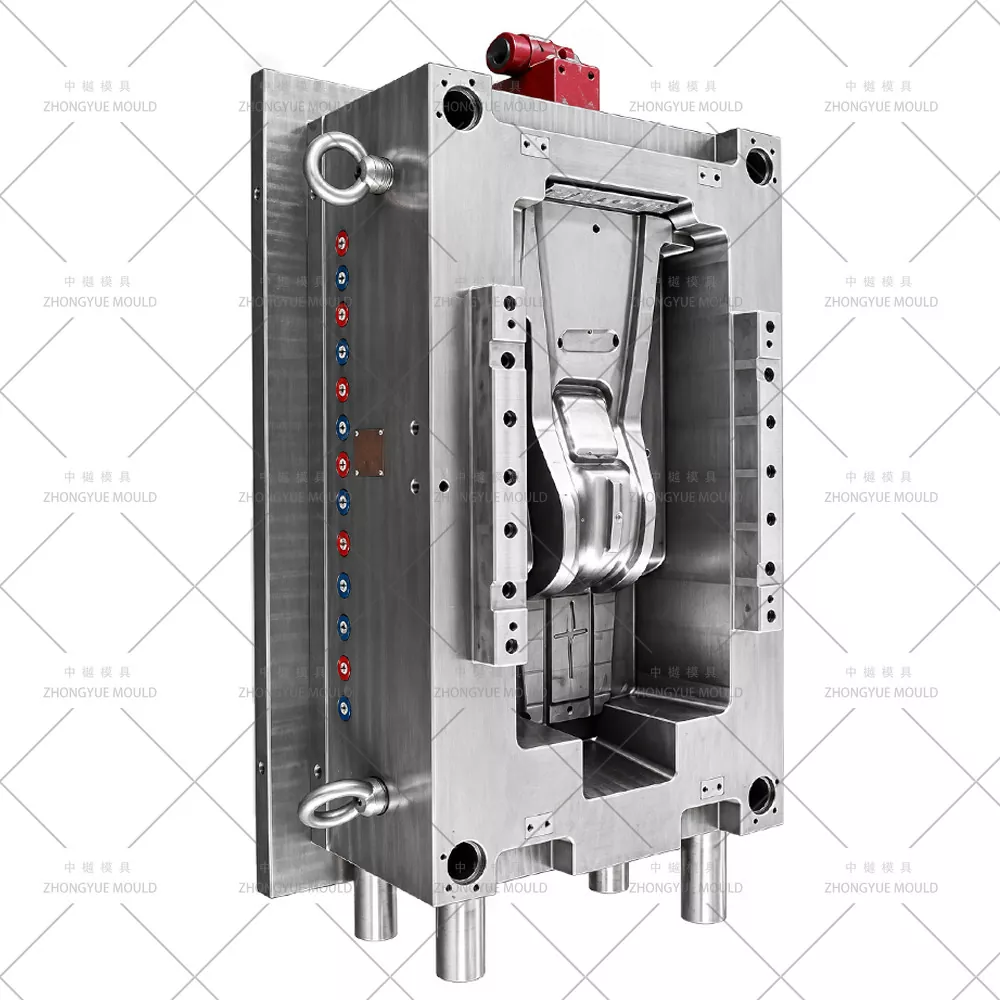

Doppia finitura superficiale in un unico stampo— Zona della grana opaca: cavità 718H/2738HH VDI 27–36 (motivo Mold-Tech / YS) incisa direttamente; Zona nero lucido/cromato: S136 (HRC 48–52) lucidata a specchio SPI A1/A2 con inserto intercambiabile per logo/codice articolo.

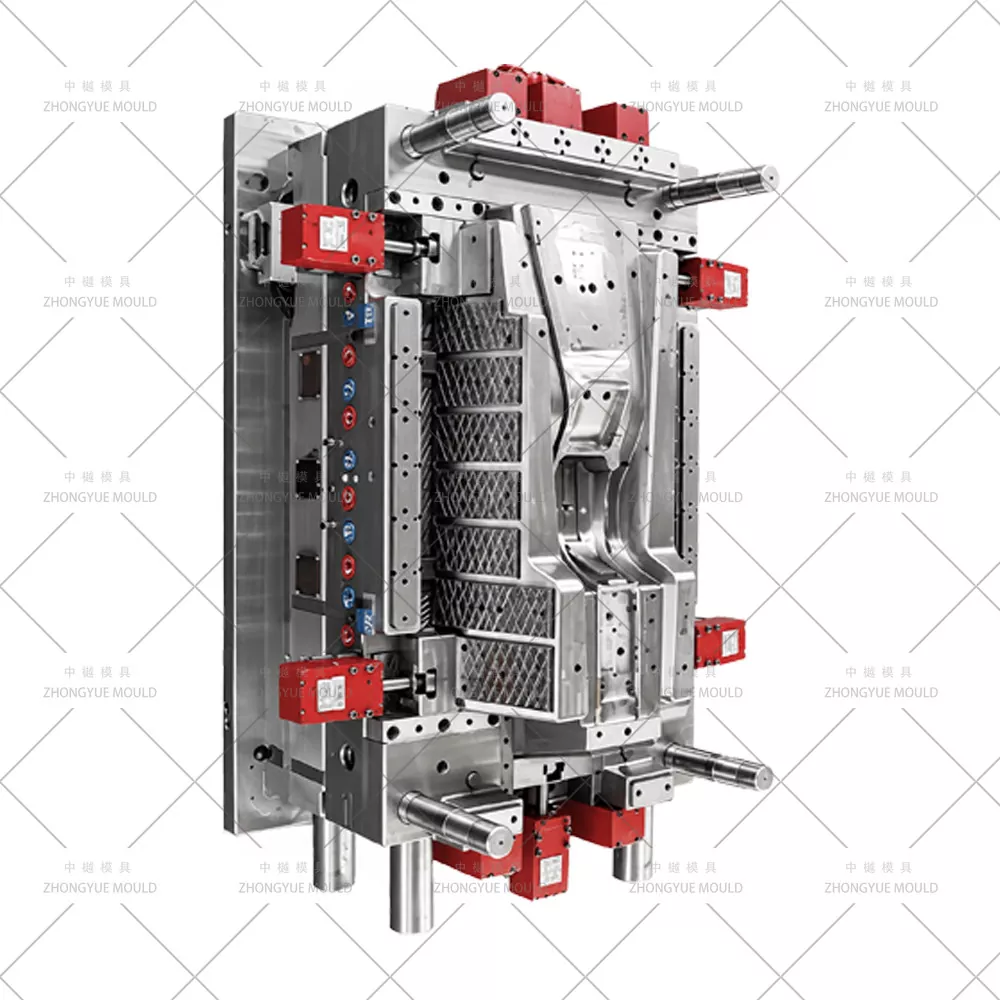

Sistema Multi-Lifter & Slide per sottosquadri profondi— Sollevatori per sottosquadri interni del contenitore, guide con perno angolato o mini impianto idraulico per rientranza portabicchiere, tasca per presa d'aria e ritaglio USB; interferenza della diapositiva verificata nell'assieme 3D.

Compensazione del ritiro per plastiche interne— ritiro dell'ABS ~0,4–0,7%; PC+ABS ~0,5–0,7%; PP-T20 ~1,0–1,5%; Dimensionamento delle cavità verificato da Moldflow, in particolare su pannelli decorativi lunghi soggetti a deformazioni.

Sottomarino nascosto/Porta laterale sulla flangia non visibile— Vestigia del cancello nascosta sulla flangia posteriore/inferiore; canale freddo comune per stampi interni a cavità singola; canale caldo (aperto o con valvola) disponibile per parti ad alto cav o verniciate per ridurre le linee di saldatura.

Raffreddamento ottimizzato per sporgenze spesse e pannelli lunghi— Deflettore + gorgogliatore + inserti BeCu vicino a sporgenze di montaggio spesse e rientranza del vassoio portamonete; controllo della temperatura multizona per ridurre al minimo il lavandino sulla superficie opaca.

Opzione stampo famiglia (console superiore + inferiore/cornice)— Laddove i tempi ciclo corrispondono, possiamo progettare stampi familiari (attenzione: rischio di affondamento su sezioni spesse - valutato caso per caso tramite Moldflow).

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della parete (2,0–3,0 mm tipico), l'angolo di spoglia per grano (≥1,5° per VDI 30+), la corsa del sollevatore per il sottosquadro del contenitore, la fattibilità del cancello e dell'espulsione; suggerire miglioramenti per evitare la linea di distensione/saldatura sulla superficie opaca visibile.

Simulazione del flusso dello stampo (Moldflow)— Modello di riempimento, posizione della linea di saldatura (spinta sulla flangia nascosta/sul retro), forza di serraggio, uniformità di raffreddamento e deformazione prevista per pannelli decorativi lunghi.

Approvazione della progettazione di stampi 3D— Assemblaggio completo con layout di raffreddamento, dettaglio del dispositivo di sollevamento/slitta con controllo delle interferenze, definizione della zona di texture e della zona di lucidatura a specchio, strategia di ventilazione.

Lavorazione di precisione— Sgrossatura/finitura CNC ad alta velocità, foratura profonda per il raffreddamento, elettroerosione Sodick/Charmilles per ritagli fini e incisione di texture; S136 inserto lucidante per specchi.

Prova e correzione T1— Funziona su una macchina interna; fornitura video di prova + rapporto dimensionale CMM + parti campione per approvazione.

Imballaggio finale e spedizione— Custodia senza fumigazione, manuale d'uso dello stampo, elenco dei pezzi di ricambio (molle di sollevamento extra, perni di espulsione), trattamento termico e certificati sull'acciaio.

Perché scegliere ZHONGYUE MOLD per lo stampo della console centrale?

Esperienza in stampi per interni ed esterni automobilistici— Stampi per paraurti, parafanghi, pannelli delle portiere, cruscotto e console centrale costruiti internamente

Rapporto DFM e Moldflow interno— Identificare i rischi di riempimento/deformazione/affondamento e ottimizzare prima del taglio dell'acciaio; controllare lo spazio/l'adattamento a filo con IP e tunnel

Funzionalità doppia finitura (grana + pianoforte nero)— Inserto S136 lucidato a specchio + cavità testurizzata 718H nello stesso stampo; Supporto per la progettazione 2K/sovrastampaggio

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali di lavorazione, ispezione CMM, approvazione del campione T1 prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico

1 anno di garanzia sullo stampo + fornitura di pezzi di ricambio (sollevatori, molle, perni)

Domande frequenti

D: È possibile modellare sia il pannello decorativo superiore che il contenitore inferiore come uno stampo familiare?

R: È possibile quando i tempi di ciclo e lo spessore delle pareti sono compatibili: valutiamo caso per caso tramite Moldflow, poiché le sezioni inferiori spesse del contenitore possono causare avvallamenti se collegate dalla stessa guida. Spesso sono costruiti come due stampi separati a cavità singola per un migliore controllo di qualità.

D: Sono supportate zone di colore nero pianoforte (lucido) e grana opaca in uno stampo?

R: Sì. Utilizziamo l'inserto lucidato a specchio S136 (SPI A1/A2) per le aree lucide e la cavità testurizzata 718H/2738HH (VDI 27–36) per le zone opache, con linee di divisione chiaramente definite.

D: Quale canale caldo consigliate per gli stampi della console centrale?

R: Molte console interne funzionano a canale freddo con un cancello sottomarino nascosto. Per le parti verniciate o di aspetto molto elevato in cui le linee di saldatura sono fondamentali, possiamo integrare un canale caldo a otturazione aperta o sequenziale (YUDO/SYNVENTIVE/Mold-Master).

D: Di cosa hai bisogno per un preventivo?

A: Modello della parte 3D (STP/IGS/X_T), materiale target (ABS / PC+ABS / PP-T20), volume annuale/preferenza di cavitazione (1×1 o famiglia), dati della piastra della macchina per iniezione, struttura della superficie e specifiche della zona ad alta lucentezza, se presenti.

Richiedi un preventivo per il tuo stampo per console centrale automobilistica

Invia il modello 3D della tua console centrale (STEP/IGS/X_T) e i requisiti del progetto. ZHONGYUE MOLD fornirà un rapporto DFM gratuito + riepilogo del flusso dello stampo + preventivo formale entro 24-48 ore lavorative.
