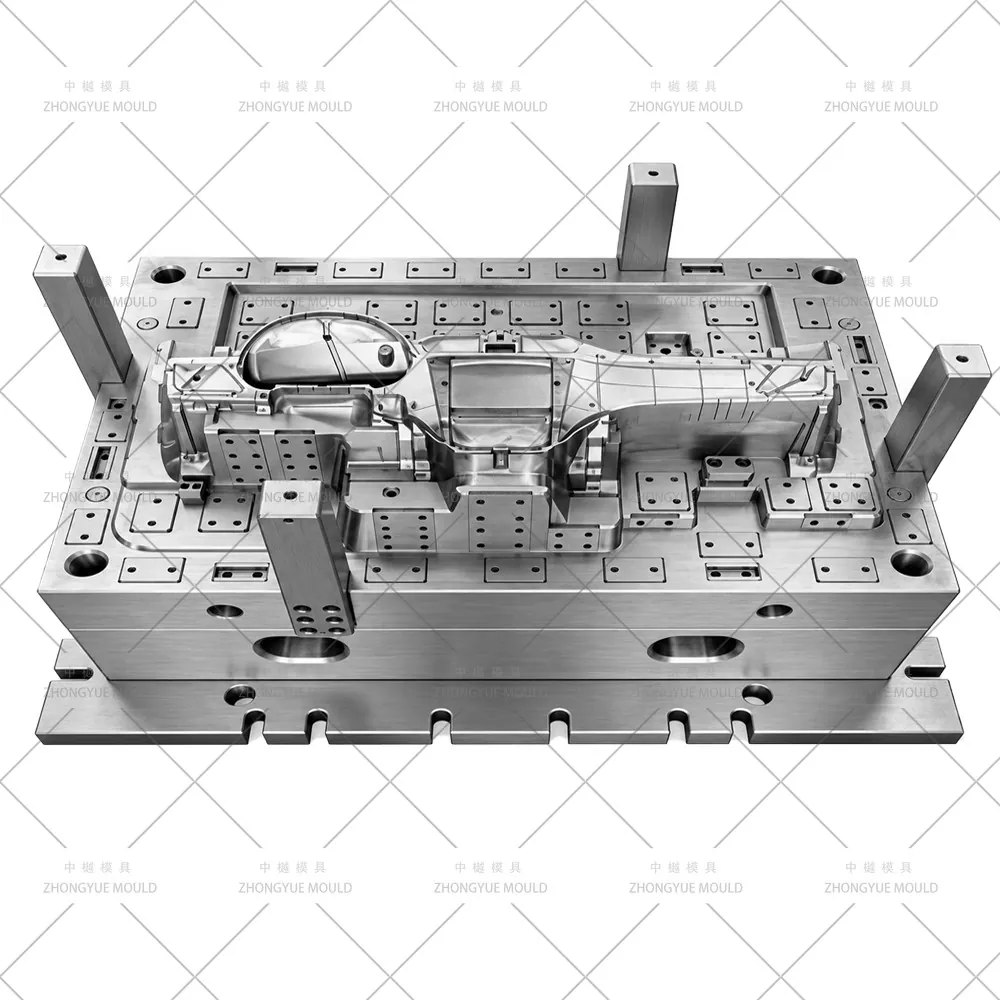

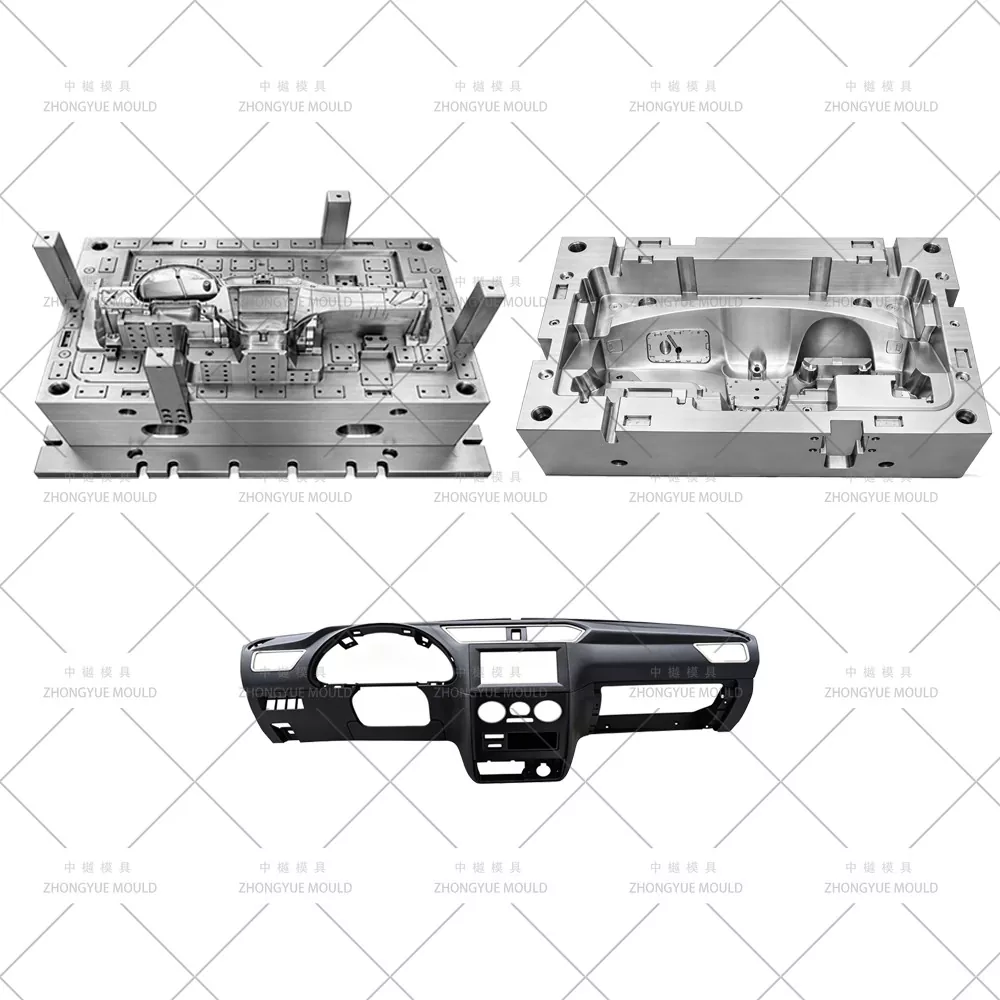

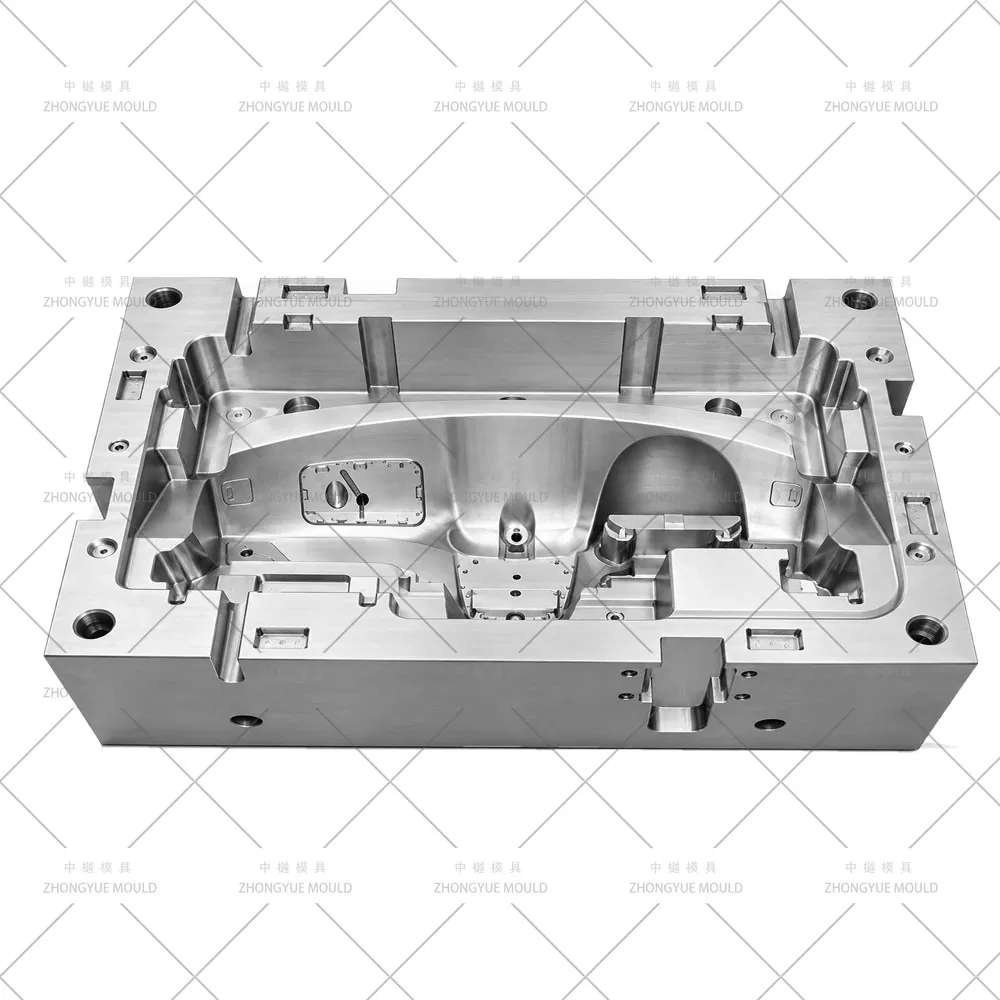

Stampo per cruscotto automobilistico

Stampo per cruscotto automobilistico - Produttore di cruscotti per auto personalizzati (IP) e stampi a iniezione per cruscotti

ZHONGYUE MOLD è un esperto produttore cinese di stampi a iniezione che fornisce stampi per cruscotti automobilistici / stampi a iniezione per cruscotti per auto in plastica (IP), chiamati anche stampi per scheletri di cruscotti a fornitori globali di ricambi auto di livello 1 e OEM. I moderni cruscotti a pannello rigido sono stampati a iniezione in PP+EPDM-Talc (polipropilene riempito di minerali, ad esempio PP-T20/T30) o PC+ABS per il rivestimento superiore decorativo, con il grande scheletro che integra i supporti del vano portaoggetti, gli incavi delle prese d'aria, la zona pretagliata dell'airbag del passeggero e le funzionalità di aggancio della console centrale. I nostri stampi sono dotati di sistemi a canale caldo con otturazione a valvola sequenziale (SVG) (6-12 gocce) per eliminare le linee di saldatura sulla superficie A, sollevatori idraulici multipli/slitte angolari per sottosquadri profondi e porte airbag, espulsione assistita da molla ad azoto e raffreddamento esterno per il controllo della deformazione su pannelli con campata di 1,5-2,0 m.

Dagli scheletri IP delle autovetture, ai substrati del cruscotto dei SUV a tutta larghezza, ai rivestimenti superiori decorativi soft-touch/nero pianoforte, forniamo una revisione DFM completa e una simulazione Moldflow prima del taglio dell'acciaio.

Specifiche dello stampo in plastica per cruscotto automobilistico:

Rendi più luminoso il tuo prossimo progetto di stampo per cruscotti automobilistici!

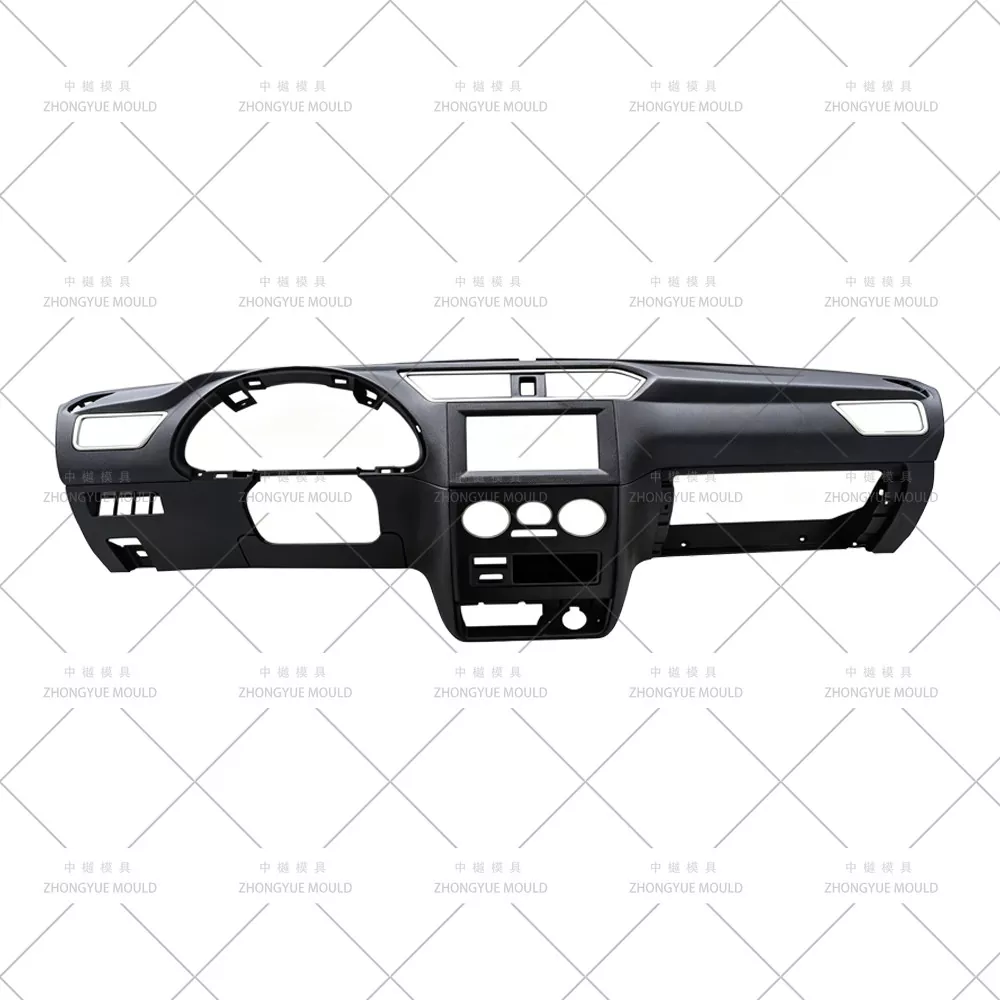

Parti tipiche del cruscotto/pannello strumenti che utilizziamo

Punti salienti della progettazione di stampi chiave per stampi Dashboard (IP).

Canale caldo a otturazione sequenziale (SVG).— YUDO / SYNVENTIVE / Mold-Master — 6–12 gocce di apertura/chiusura graduale per spingere le linee di saldatura sulla flangia/faccia posteriore non visibile; fondamentale per l'aspetto delle venature interne di classe B.

Sollevatori idraulici multipli e guide angolari— 4-8+ sollevatori per vano portaoggetti, tasca per presa d'aria, dock per condotto di sbrinamento; mini-slitte idrauliche per elementi montati lateralmente; molle all'azoto (rispetto alla bobina) utilizzate su sollevatori di grandi dimensioni per prevenire cedimenti per fatica.

Design con pre-incisione/cucitura sulla portiera dell'airbag passeggero— Linea di strappo modellata tramite inserto lavorato con precisione o gradino della linea di giunzione; Inserto a raggio affilato attentamente controllato per garantire un'implementazione prevedibile senza scarti sciolti.

Compensazione del ritiro per PP-Talco e PC+ABS— ritiro del PP-T20 ~0,8–1,3%(MD)/1,0–1,5%(TD); PC+ABS ~0,5–0,7%; Dimensionamento delle cavità verificato da Moldflow, in particolare su pannelli ad ampia campata, per controllare la deformazione e lo spazio rispetto al parabrezza/montante anteriore.

Grana opaca + zona Piano-Black opzionale in uno stampo— Cavità VDI 27–36 pelle/grana opaca (Mold-Tech / YS) incisa direttamente su 718H/2738HH; Inserto lucidato a specchio S136 (HRC 48–52) per la zona della striscia decorativa lucida.

Raffreddamento profondo e zonalizzato per il controllo della deformazione— Baffle Ø10–12mm + gorgogliatore + inserti BeCu vicino a sporgenze di montaggio spesse; circuiti idraulici isolati (ΔT ≤ 3–4℃) nelle zone sinistra/centro/destra per ridurre al minimo la curvatura sul pannello di grandi dimensioni.

Porta sottomarina nascosta sulla faccia posteriore/nervatura interna— Vestigia del cancello completamente nascosta dalla superficie A; corridore freddo raro tranne che per proto - preferito hot drop.

Specifiche Tecniche Tipiche (Personalizzabili)

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della parete (tipicamente 2,5–3,5 mm), l'angolo di sformo per grano (≥1,5° per VDI 30+), l'interferenza della corsa del sollevatore, la fattibilità della cucitura a strappo dell'airbag, il cancello e l'espulsione; suggerire miglioramenti per evitare dispersori/linee di saldatura sulla superficie A.

Simulazione del flusso dello stampo (Moldflow)— Modello di riempimento, posizione della linea di saldatura (spinta verso la parte posteriore/flangia), forza di serraggio, uniformità di raffreddamento e ampiezza di deformazione prevista per pannelli larghi in PP-talco.

Approvazione della progettazione di stampi 3D— Assemblaggio completo con layout di raffreddamento (circuiti a zone), bilanciamento del canale caldo SVG, dettagli di sollevamento/slitta 4–8+ con animazione di interferenza, definizione dell'inserto dell'airbag, zona texture.

Lavorazione di precisione— Sgrossatura/finitura CNC ad alta velocità di grande formato, foratura di fori profondi per il raffreddamento, elettroerosione Sodick/Charmilles per fessure di sollevamento sottili e inserto con cucitura a strappo, lucidatura a specchio S136 e incisione della trama VDI.

Prova e correzione T1— Funzionamento su macchine interne di grande tonnellaggio; fornitura video di prova + rapporto dimensionale CMM + pezzo campione per approvazione; controllare la cucitura dell'airbag e la vestibilità del vano portaoggetti.

Imballaggio finale e spedizione— Custodia resistente senza fumigazione, manuale di funzionamento dello stampo, elenco dei pezzi di ricambio (molle di sollevamento, perni di espulsione, guarnizioni), trattamento termico e certificati sull'acciaio.

Perché scegliere ZHONGYUE MOLD per lo stampo del cruscotto automobilistico?

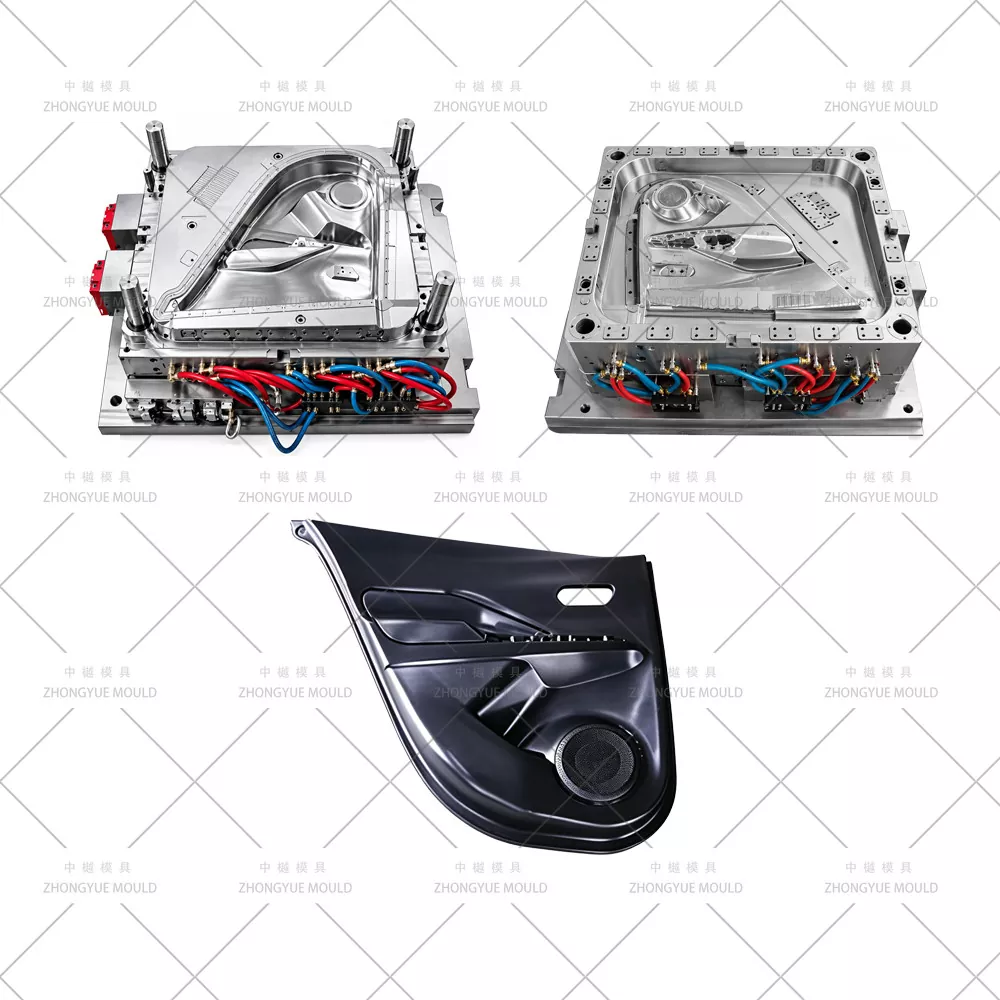

Grande capacità di stampi automobilistici— Stampi per paraurti, parafanghi, pannelli delle portiere e cruscotti (IP) costruiti internamente con CNC a 5 assi di grande formato e trapano per fori profondi

Rapporto DFM e Moldflow interno— Identificare i rischi di riempimento/deformazione/affondamento e ottimizzare prima del taglio dell'acciaio; verificare la cucitura dell'airbag e lo spazio tra il parabrezza e il parabrezza

Competenza sui canali caldi SVG e sui sollevatori multipli— Integrazione YUDO/SYNVENTIVE/Mold-Master; sollevatori con molle ad azoto; progettazione dello scivolo idraulico

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali di lavorazione, ispezione CMM, approvazione del campione T1 prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico

1 anno di garanzia sullo stampo + fornitura di pezzi di ricambio (molle sollevatore, guarnizioni, perni)

Domande frequenti

D: Stampi la morbida pelle di melma in PVC/TPO o solo lo scheletro in PP?

A: Produciamo lo stampo a iniezione per lo scheletro/substrato in PP/PC+ABS. La morbida pelle di granito (PVC/TPO) viene generalmente formata in un processo separato di granitore o formatura sotto vuoto e laminata o assemblata sullo scheletro, non iniettata in questo stampo.

D: Come si gestisce la cucitura a strappo dell'airbag del passeggero?

R: Progettiamo un inserto lavorato con precisione o un gradino della linea di giunzione nella cavità per modellare una linea di strappo pre-indebolita (scanalatura incisa) - NON un taglio post-stampo. Ciò garantisce un'implementazione prevedibile e una cucitura nascosta pulita.

D: Quale sistema di canali caldi consigliate per gli stampi del cruscotto?

R: Si consiglia vivamente il canale caldo a otturazione sequenziale (SVG) con 6-12 gocce (YUDO/SYNVENTIVE/Mold-Master): consente il riempimento graduale per spingere le linee di saldatura sulla faccia/flangia posteriore, preservando la superficie A con finitura a grana.

D: Di cosa hai bisogno per un preventivo?

A: Modello della parte 3D (STP/IGS/X_T), materiale target (PP-T20/T30 / PC+ABS ecc.), volume annuale, dati sulla piastra della macchina per iniezione e sulle barre di collegamento, specifiche della struttura della superficie e requisiti di cucitura a strappo dell'airbag, se applicabile.

Richiedi un preventivo per il tuo stampo per cruscotto automobilistico

Invia il tuo modello 3D del cruscotto/quadro strumenti (STEP/IGS/X_T) e i requisiti del progetto. ZHONGYUE MOLD fornirà un rapporto DFM gratuito + riepilogo del flusso dello stampo + preventivo formale entro 24-48 ore lavorative.
