Stampo per pannello porta automobilistico

Stampo per pannelli per portiere automobilistici - Produttore di stampi per iniezione di pannelli per portiere per auto personalizzati / pannelli interni per portiere

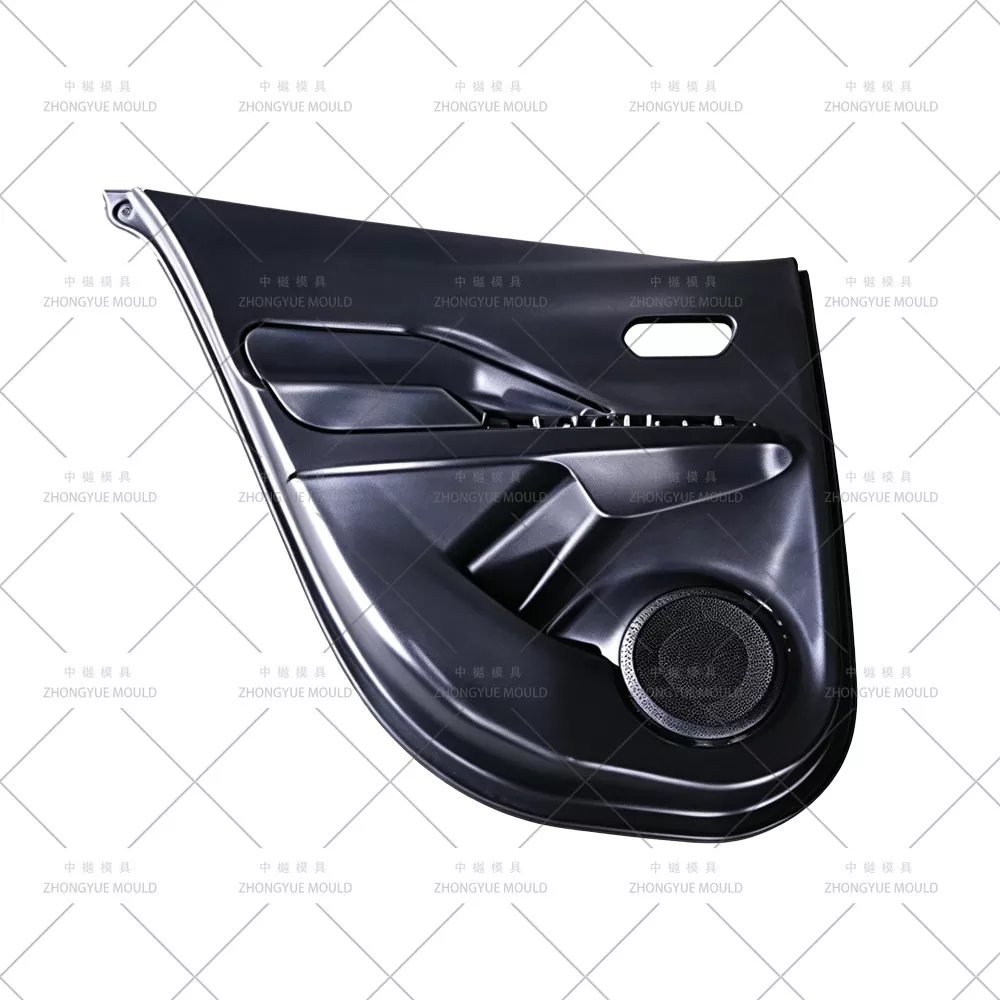

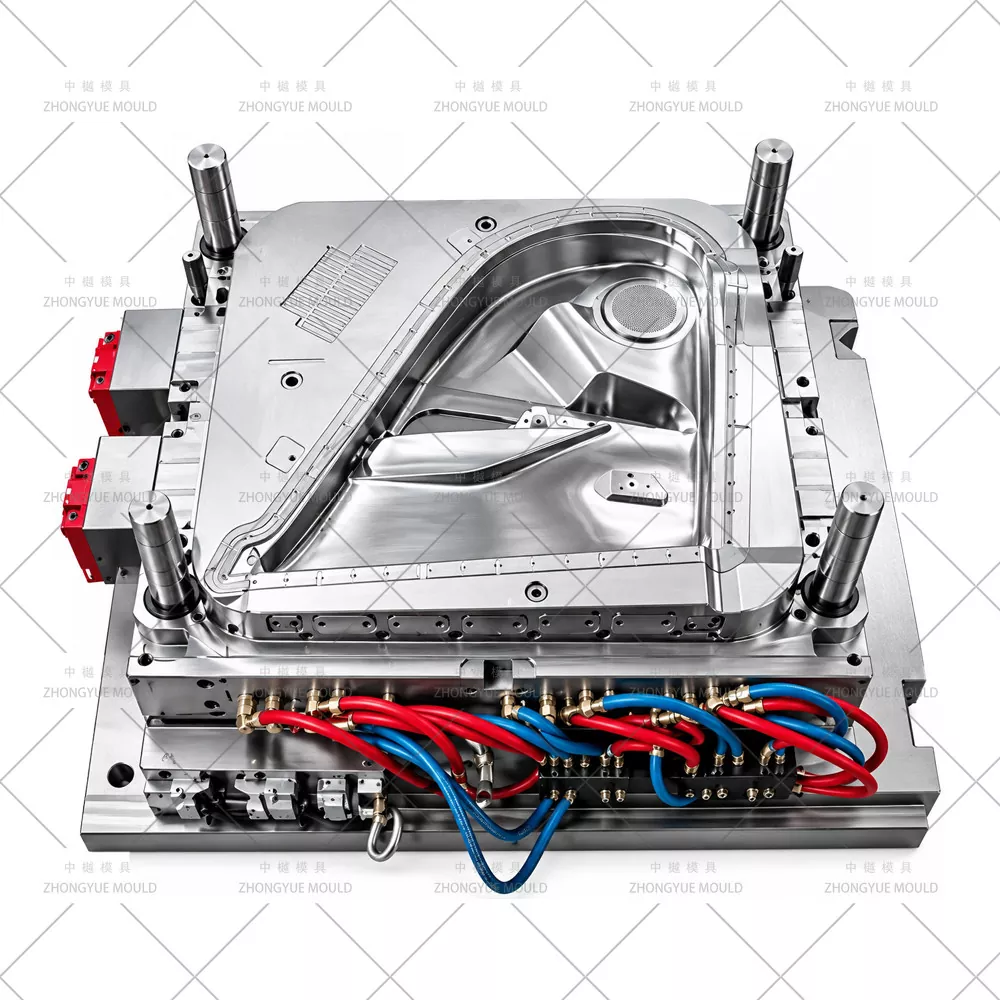

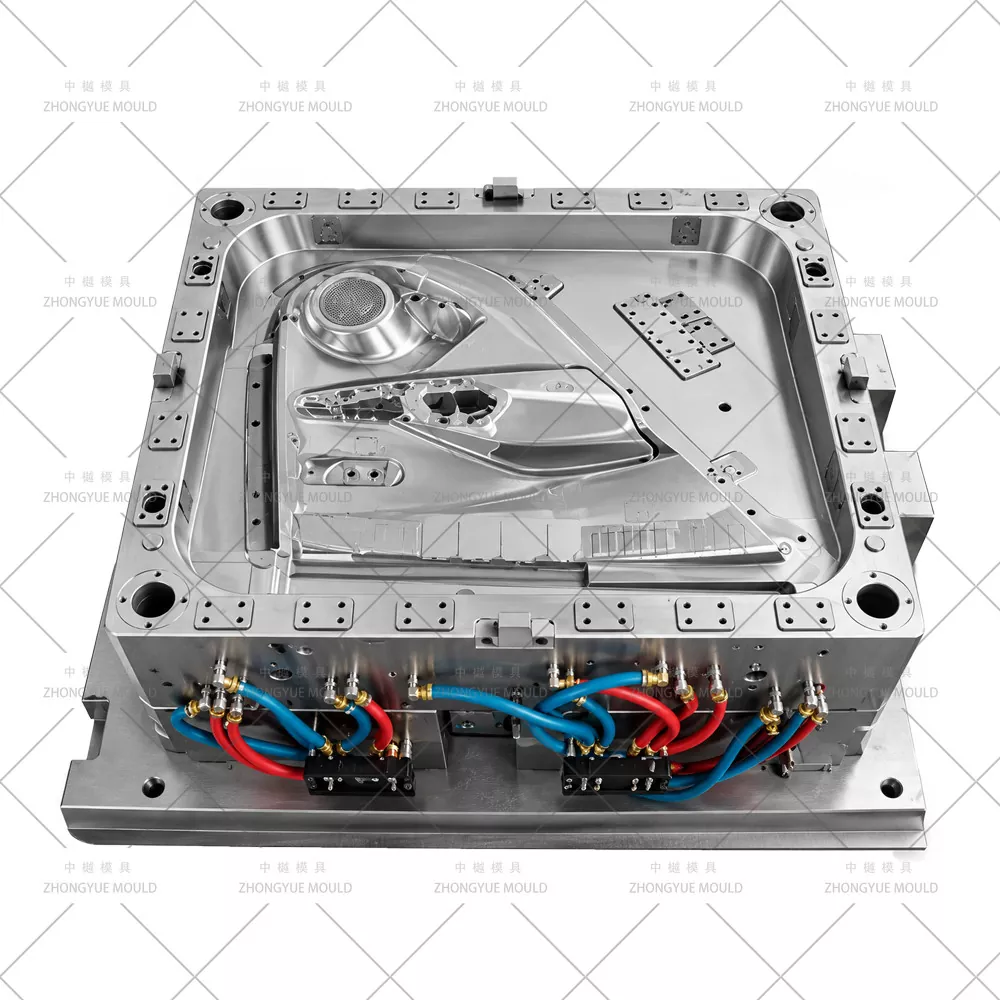

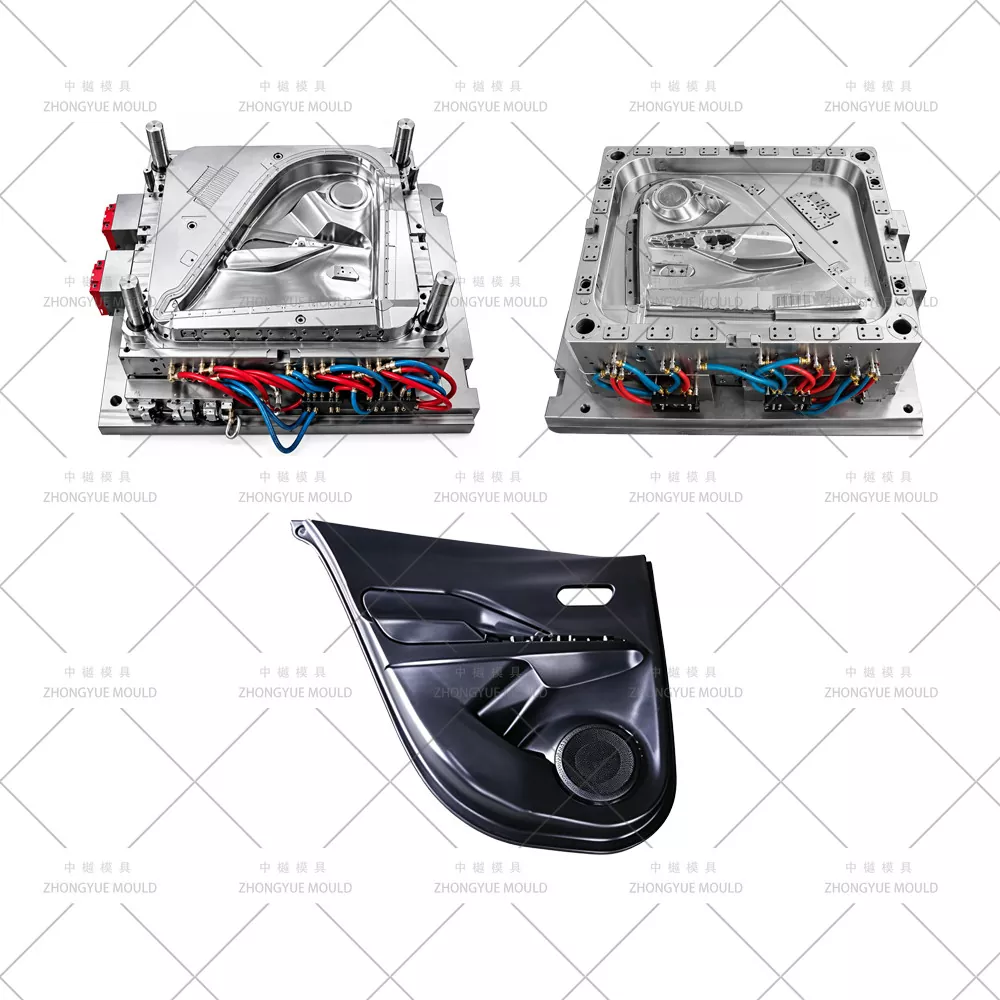

ZHONGYUE MOLD è un produttore cinese professionale di stampi a iniezione che fornisce stampi per pannelli per portiere automobilistiche/stampi per iniezione per pannelli di rivestimento per portiere in plastica per auto (stampi per pannelli interni per portiere) a fornitori globali di ricambi auto di livello 1 e OEM. Il pannello della portiera integra bracciolo, tasca per mappa (contenitore portaoggetti), anello dell'altoparlante, montaggio sulla cornice dell'interruttore e molteplici sporgenze con clip a scatto; la maggior parte sono stampati in PP+EPDM-Talc (PP-T20/T30) con la superficie A visibile con grana VDI (struttura in pelle opaca) e inserti decorativi opzionali in nero pianoforte o effetto cromato (ABS/PC+ABS) stampati separatamente o come due stampi/sovrastampati. I nostri stampi per pannelli delle porte sono dotati di sistemi a canali caldi con otturazione a valvola sequenziale (SVG) (6-10 gocce) per eliminare le linee di saldatura sulla superficie granulosa, sollevatori idraulici multipli/blocchi espulsori angolati per sottosquadri delle tasche della mappa, espulsione assistita da molle di azoto e raffreddamento a zone per il controllo della deformazione su pannelli con campata di 700-1.100 mm.

Dai pannelli di rivestimento delle porte anteriori (L/R), ai pannelli di rivestimento delle porte posteriori, agli stampi separati per inserti braccioli/tasche per mappa, forniamo una revisione DFM completa e una simulazione Moldflow prima del taglio dell'acciaio.

Specifiche:

Rendi più luminoso il tuo prossimo progetto di stampo per pannelli per portiere automobilistici!

Tipici pannelli della porta/parti di rivestimento che utilizziamo

Punti salienti della progettazione di stampi chiave per stampi per pannelli di porte

Canale caldo a otturazione sequenziale (SVG).— YUDO / SYNVENTIVE / Mold-Master — 6–10 gocce con apertura/chiusura graduale per spingere le linee di saldatura sulla flangia posteriore nascosta/nervatura interna, preservando l'aspetto della superficie A granulosa.

Sollevatori idraulici multipli e blocchi estrattori angolati— 4–8+ sollevatori per sottosquadro interno della tasca della mappa e rientranza del bracciolo; molle ad azoto sui sollevatori di grandi dimensioni per prevenire l'affaticamento; mini cilindri idraulici per ritagli sulla cornice degli interruttori, se necessario.

Compensazione del ritiro per PP-Talc e ABS/PC+ABS— ritiro del PP-T20 ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Dimensionamento delle cavità verificato da Moldflow, in particolare su pannelli larghi per controllare la deformazione e lo spazio tra il guscio della portiera e il montante anteriore.

Grana opaca + zona inserto nero pianoforte/cromato opzionale— Cavità VDI 27–36 pelle/grana opaca (Mold-Tech / YS) incisa direttamente su 718H/2738HH; S136 (HRC 48–52) inserto lucidato a specchio per striscia decorativa lucida – linea di divisione chiaramente suddivisa.

Raffreddamento profondo zonalizzato per il controllo della deformazione— Deflettore Ø8–12mm + gorgogliatore + inserti BeCu vicino a clip spesse e montaggio sul bracciolo; 4–6 circuiti idraulici isolati (ΔT ≤ 3–4℃) nelle zone sinistra/centro/destra.

Opzione cavità specchio 1+1 (L+R per pannelli porta simmetrici)— Canale caldo bilanciato o canale freddo con diramazione a Y; per i pannelli in stile asimmetrico solitamente cavità singola (L e R indicate come coppia abbinata).

Porta sottomarina nascosta sulla faccia posteriore/nervatura interna— Vestigia del cancello completamente nascosta dalla superficie A; corridore freddo raro tranne che per proto - preferito hot drop.

Il nostro processo di produzione e convalida degli stampi

Avvio del progetto e revisione del DFM— Analizzare lo spessore della parete (tipicamente 2,5–3,5 mm), l'angolo di sformo per grano (≥1,5° per VDI 30+), l'interferenza della corsa del sollevatore per tasca della mappa e bracciolo, fattibilità di cancello ed espulsione; suggerire miglioramenti per evitare dispersori/linee di saldatura sulla superficie A.

Simulazione del flusso dello stampo (Moldflow)— Modello di riempimento, posizione della linea di saldatura (spinta verso la parte posteriore/flangia), forza di serraggio, uniformità di raffreddamento e ampiezza di deformazione prevista per pannelli larghi in PP-talco.

Approvazione della progettazione di stampi 3D— Assemblaggio completo con layout di raffreddamento (circuiti a zone), bilanciamento del canale caldo SVG, dettagli di sollevatori/slitte da 4–8+ con animazione di interferenza, definizione di zone di texture e lucidatura a specchio.

Lavorazione di precisione— Sgrossatura/finitura CNC ad alta velocità di grande formato, foratura di fori profondi per il raffreddamento, elettroerosione Sodick/Charmilles per scanalature di sollevamento fini e incisione di texture; Lucidatura a specchio S136 e incisione a grana VDI.

Prova e correzione T1— Funziona su una macchina interna; fornitura video di prova + rapporto dimensionale CMM + pezzo campione per approvazione; controlla la vestibilità della tasca della mappa e l'aggancio della clip.

Imballaggio finale e spedizione— Custodia resistente senza fumigazione, manuale di funzionamento dello stampo, elenco dei pezzi di ricambio (molle di sollevamento, perni di espulsione, guarnizioni), trattamento termico e certificati sull'acciaio.

Perché scegliere ZHONGYUE MOLD per lo stampo del pannello della porta automobilistica?

Esperienza nello stampo per interni automobilistici— Stampi per pannelli porta, parafanghi, pannelli porta, console centrale e pannelli porta costruiti internamente con CNC a 5 assi di grande formato e trapano per fori profondi

Rapporto DFM e Moldflow interno— Identificare i rischi di riempimento/deformazione/affondamento e ottimizzare prima del taglio dell'acciaio; verificare lo spazio/il livello rispetto al guscio e al montante della porta

Competenza sui canali caldi SVG e sui sollevatori multipli— Integrazione YUDO/SYNVENTIVE/Mold-Master; sollevatori con molle ad azoto; design del blocco di espulsione angolato

Controllo di qualità rigoroso e progresso trasparente— Foto settimanali di lavorazione, ispezione CMM, approvazione del campione T1 prima della spedizione

Esperienza di esportazione— Stampi spediti in Europa, Nord America, Sud America, Sud-Est asiatico

1 anno di garanzia sullo stampo + fornitura di pezzi di ricambio (molle sollevatore, guarnizioni, perni)

Domande frequenti

D: Realizzate stampi sia per i pannelli delle porte anteriori che posteriori e le cavità dello specchio sinistro e destro possono essere 1+1?

R: Sì. Progettiamo stampi L/R a cavità singola (comuni per pannelli in stile asimmetrico) e stampi con cavità a specchio 1+1 per design simmetrici per raddoppiare la produzione per stampata. La parte anteriore e quella posteriore sono quotate separatamente in quanto differiscono per dimensioni e set di funzionalità.

D: Quale sistema di canali caldi consigliate per gli stampi dei pannelli delle porte?

R: Il canale caldo a otturazione sequenziale (SVG) con 6-10 gocce (YUDO/SYNVENTIVE/Mold-Master) è fortemente raccomandato: consente di riempire gradualmente per spingere le linee di saldatura in aree non visibili, fondamentali per la qualità della superficie A granulosa.

D: È possibile ottenere una grana opaca e un nero lucido in un unico stampo?

R: Sì. Utilizziamo l'inserto lucidato a specchio S136 (SPI A1/A2) per la zona decorativa altamente lucida e la cavità strutturata 718H/2738HH (VDI 27–36) per il pannello principale opaco, con separazione chiaramente definita tra le zone.

D: Di cosa hai bisogno per un preventivo?

A: Modello della parte 3D (STP/IGS/X_T), materiale target (PP-T20/T30 / ABS ecc.), volume annuale/preferenza di cavitazione (1×1 o 1+1), dati della piastra della macchina per iniezione, struttura della superficie e specifiche della zona lucida, se presenti.

Richiedi un preventivo per il tuo stampo per pannelli porta automobili

Invia il modello 3D del tuo pannello porta (STEP/IGS/X_T) e i requisiti del progetto. ZHONGYUE MOLD fornirà un rapporto DFM gratuito + riepilogo del flusso dello stampo + preventivo formale entro 24-48 ore lavorative.
