Le reti fognarie e di drenaggio sotterranee si affidano alle camere di ispezione in plastica per l'accesso, la pulizia e la manutenzione. Il componente più critico è la base del pozzetto, in genere una base stampata in PP o PE di grande diametro con panca (canale di flusso) e aperture di ingresso/uscita con prese per il collegamento di tubi fognari DN150-DN600.

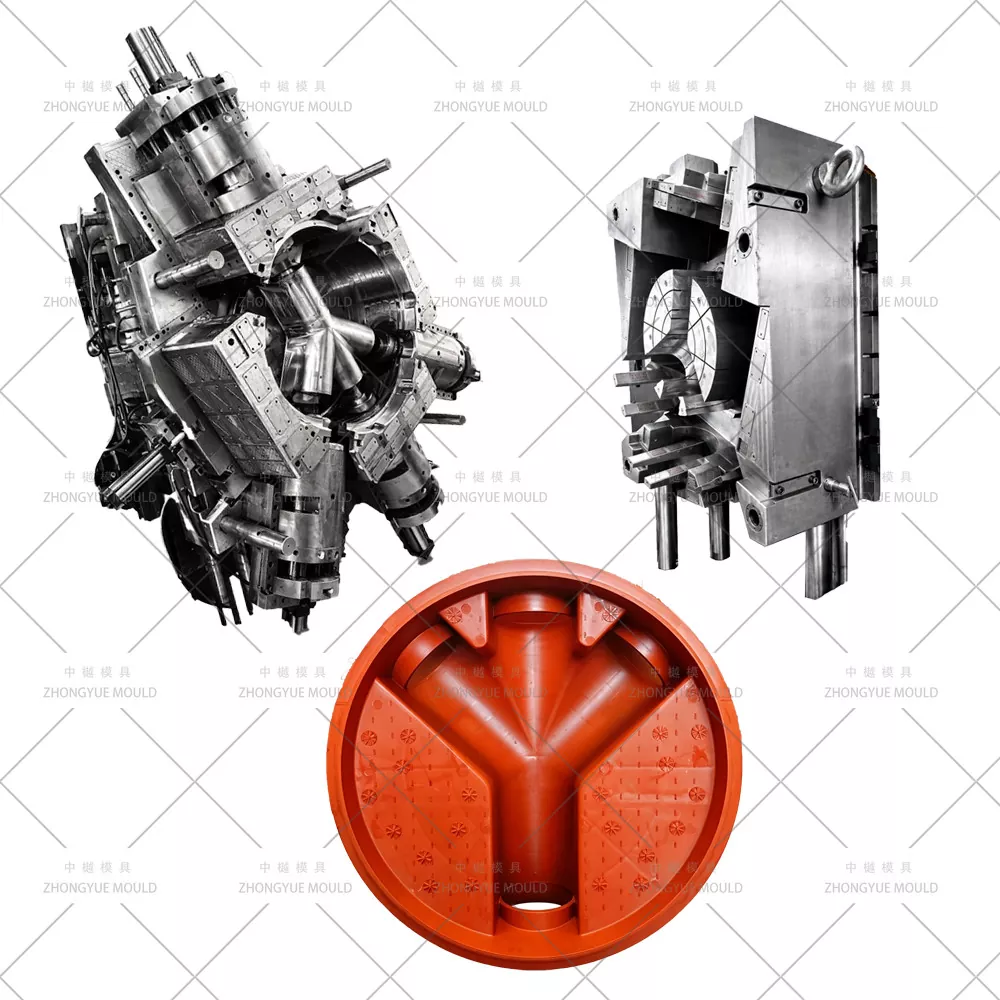

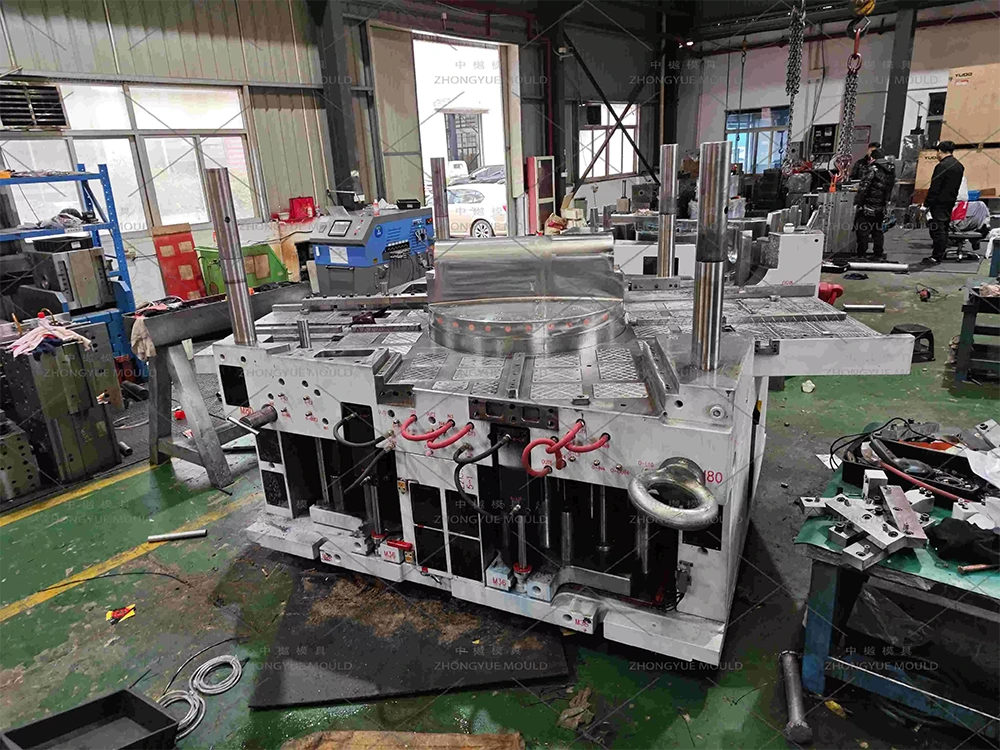

Uno stampo base a 4 vie per pozzetto in plastica PP DN1000 è lo strumento di iniezione di grandi dimensioni e di precisione che forma una base dal diametro interno di Ø1000 mm con quattro prese per tubi direzionali, panche stampate integralmente e strutture a nervature imbutite. Presso ZHONGYUE MOLD (Huangyan, Taizhou, Cina), abbiamo una vasta esperienza nella progettazione e costruzione di stampi base per camere di pozzetti per PP (restringimento ~ 1,6–1,8%), caratterizzati da estrazione idraulica del nucleo su 4 lati, raffreddamento a cavità profonda e costruzione rinforzata di blocchi di inserti per garantire precisione dimensionale e lunga durata dello stampo.

Specifiche dello stampo per tombini in plastica:

Specifiche tecniche tipiche – Stampo base per pozzetto a 4 vie in PP DN1000

Rendi più luminoso il tuo prossimo progetto di stampi per tombini in plastica!

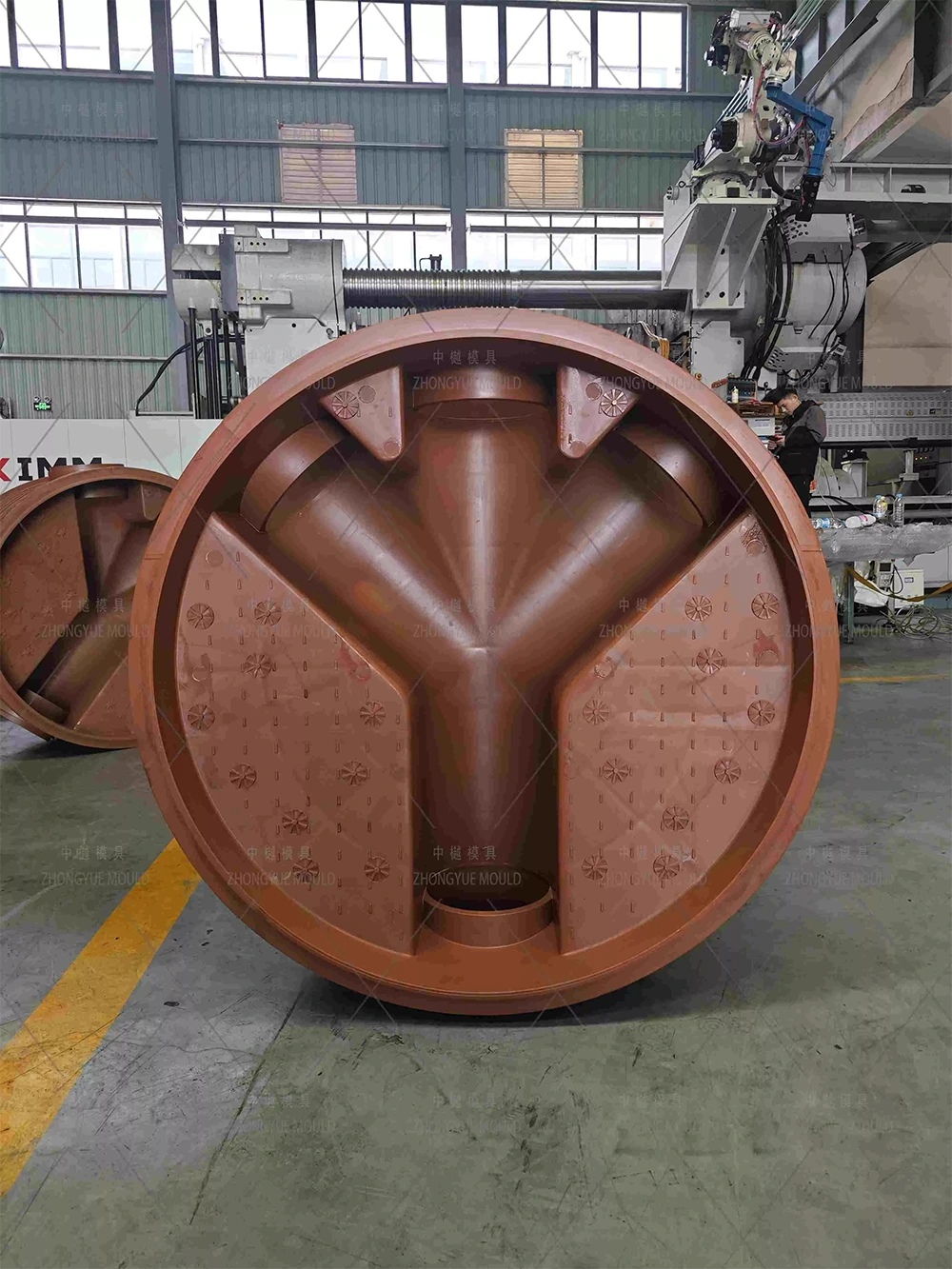

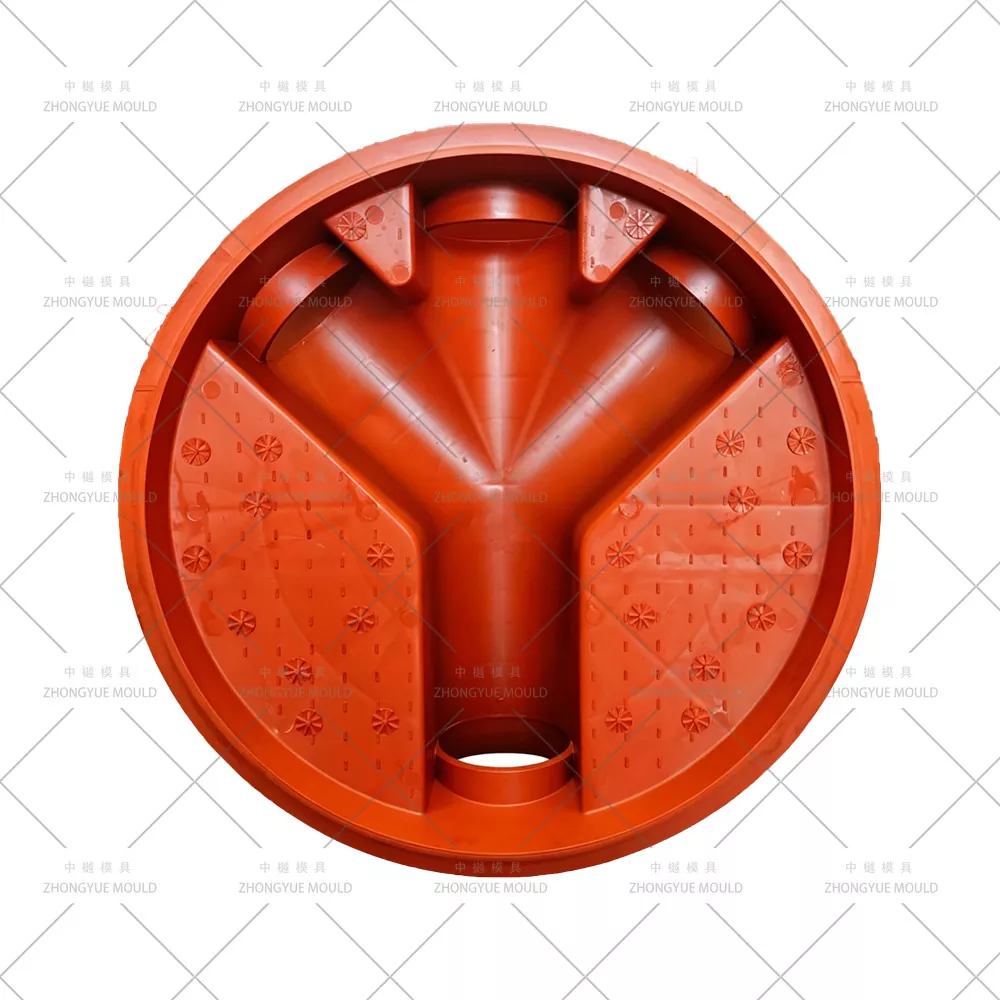

Che cos'è una base per pozzetto a 4 vie in PP DN1000?

Diametro base: Ø interno 1.000 mm (Ø esterno tipicamente ~ 1.140–1.200 mm a seconda dello spessore della parete)

Configurazione: 4 vie = 1 ingresso + 1 uscita (opposta) + 2 diramazioni laterali (possono essere tappi ciechi in loco); le prese sono conformi alle norme EN 13598-2 / DIN 19535

Dimensioni del raccordo del tubo: solitamente DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 configurabili tramite anelli di inserimento intercambiabili

Materiale: polipropilene (PP) vergine o riciclato: resistente agli agenti chimici, leggero e di lunga durata (>50 anni sotto terra)

Panca: canale di flusso stampato (pozzetto/banco) per dirigere l'effluente verso lo scarico - può essere a raggio liscio o piatto in base al progetto

Come ZHONGYUE progetta uno stampo per base per tombini di alta qualità

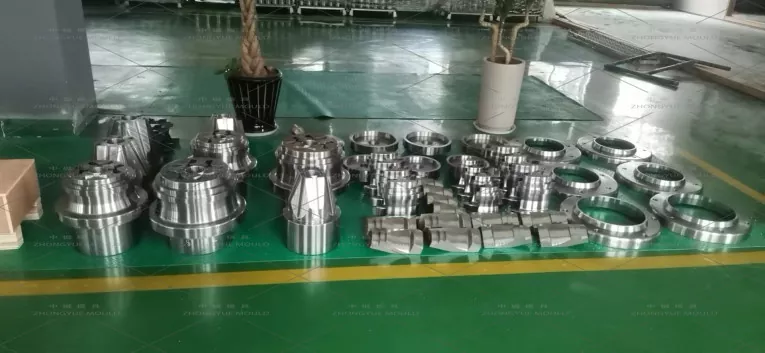

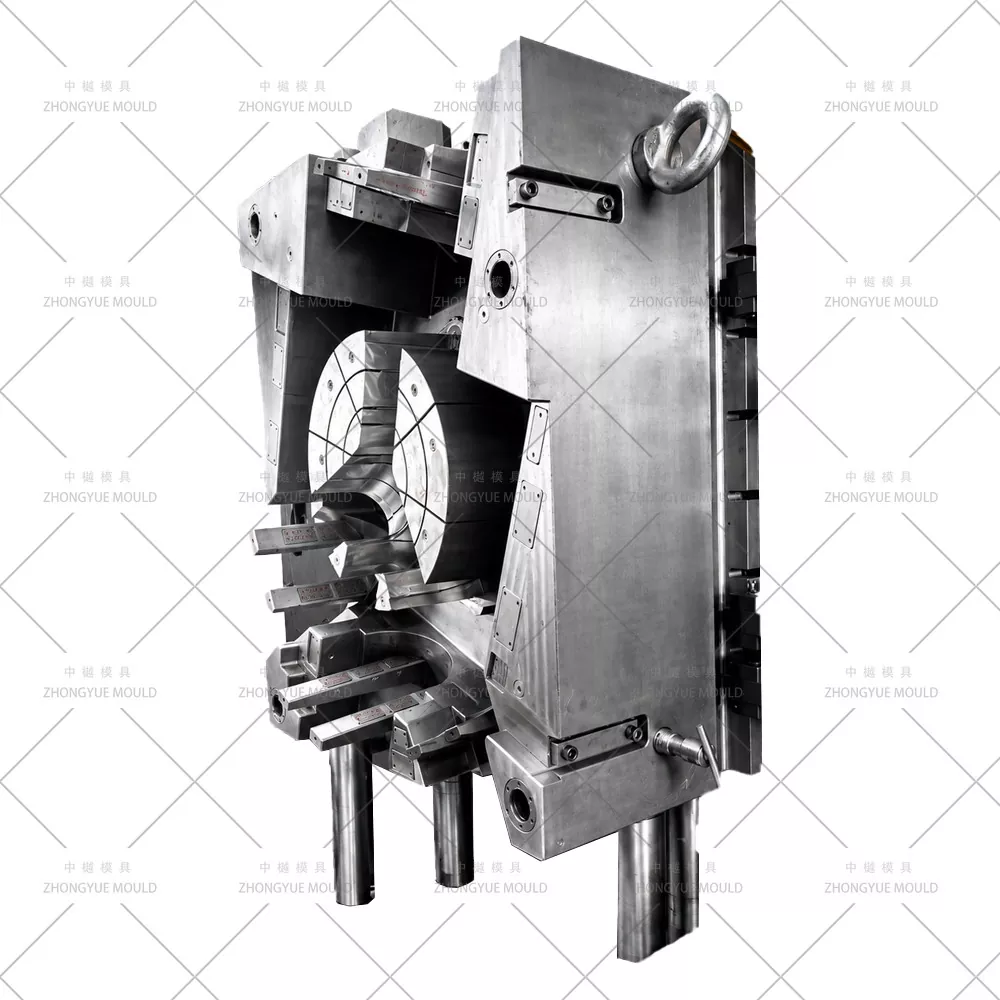

① Estrazione idraulica del nucleo su 4 lati per prese di tubi

La caratteristica distintiva di uno stampo base a 4 vie per pozzetti in plastica PP DN1000 sono i quattro grandi nuclei laterali che formano i manicotti/campane dei tubi.

Ogni nucleo di presa è azionato da cilindri idraulici indipendenti (o sollevatori ad ampio angolo per prese poco profonde), con interruttori di finecorsa di sicurezza con interblocco che impediscono la chiusura dello stampo se un nucleo non è completamente retratto/avanzato.

Gli angoli di sformo della presa sono calcolati con precisione (tipicamente 1°–2°) con perni/manicotti cromati per un ritiro regolare e una lunga durata.

Gli anelli di inserimento intercambiabili consentono diversi diametri di tubo (DN150–DN600) senza rilavorare l'intero nucleo: un risparmio sui costi per i fornitori di sistemi a camera.

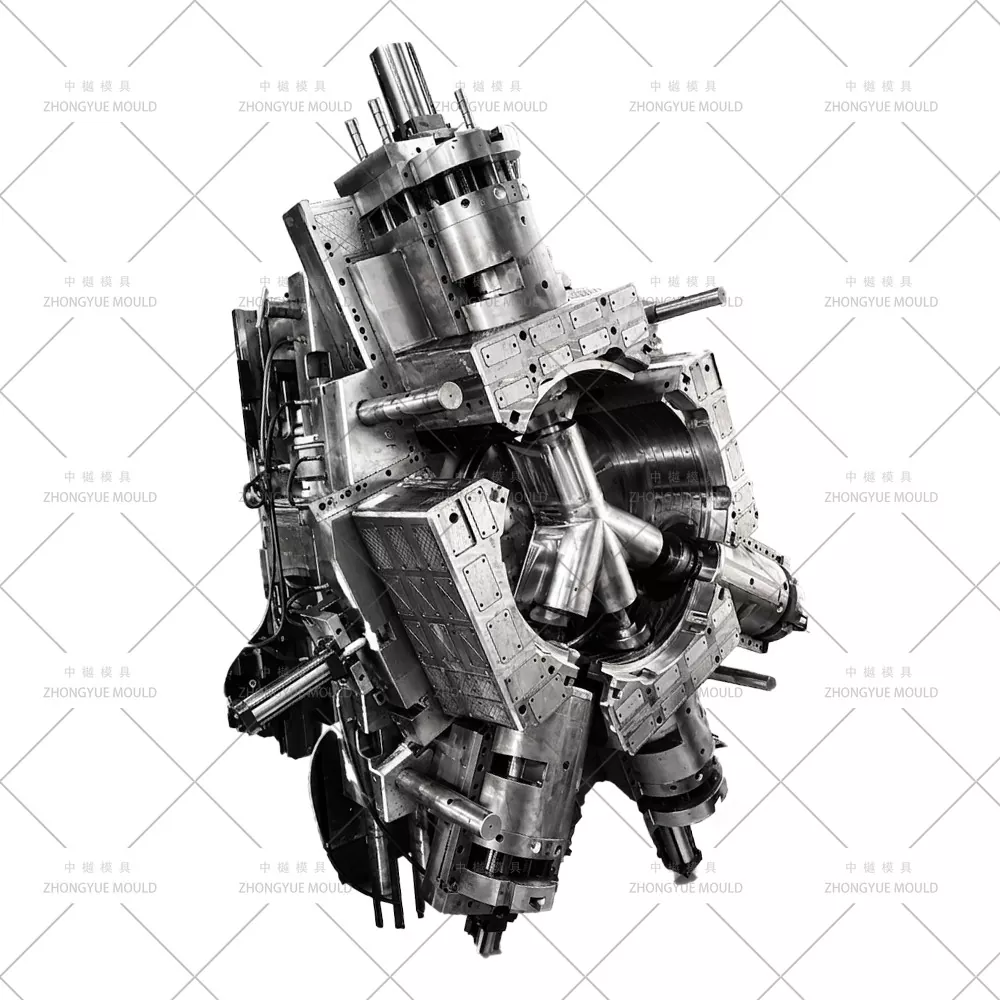

② Raffreddamento a cavità profonda e costruzione a blocchi di inserti

Le basi dei pozzetti hanno pareti spesse (8–15 mm) e imbutitura profonda: il raffreddamento è fondamentale per la durata del ciclo (tipicamente 120–200 secondi).

Nucleo: deflettori forati in profondità + tubi gorgogliatori che raggiungono il fondo del nucleo profondo per un raffreddamento uniforme.

Cavità (guscio esterno): linee idriche collegate in serie con spaziatura adeguata; Inserti BeCu (rame-berillio) nelle aree spesse delle nervature/panca per ridurre i punti caldi.

Corpo dello stampo suddiviso in blocchi di inserti lavorati con precisione per la lavorazione parallela CNC/EDM → Tempi di consegna più brevi di circa il 40%, manutenzione/sostituzione futura più semplice.

③ Selezione dell'acciaio: durata per utensili di grande formato

④ Dettagli sull'espulsione e sulla panca

Piastra di espulsione grande con oltre 30-60 perni/manicotti di espulsione posizionati sotto le nervature del banco e la flangia periferica.

Anello estrattore opzionale per espulsione con flangia superiore di grande diametro.

La superficie del banco modellata è lucidata/con struttura controllata secondo gli standard EN per le prestazioni di flusso.

⑤ Guida e cancello

Tipicamente canale di colata a lato singolo o doppio + porta a ventaglio/porta di sovrapposizione a causa della grande parte; alcuni progetti utilizzano un ugello caldo (otturatore a valvola sequenziale) per il bilanciamento del riempimento a più ingressi su basi molto grandi.

Pozzetto per lumache fredde e prese d'aria di degasaggio progettate lungo la linea di giunzione e le estremità del banco per evitare segni di bruciatura nei recessi profondi.

Applicazioni tipiche

Fognature municipali e drenaggio delle tempeste: camere di ispezione DN1000 per sviluppi residenziali/commerciali

Drenaggio stradale e industriale: con adattatori per coperture per carichi pesanti, compatibile con i chiusini D400/F900

Impianti di trattamento delle acque reflue: camere di accesso per stazioni di pompaggio e vasche di sedimentazione

Sistemi di raccolta dell'acqua piovana: come fossa di raccolta/base di sedimentazione prima della filtrazione

Compatibile con EN 13598-2, DIN 19535 e le principali specifiche comunali se prodotto con materiale PP certificato.

Perché ZHONGYUE MOLD per il tuo stampo base per tombini?

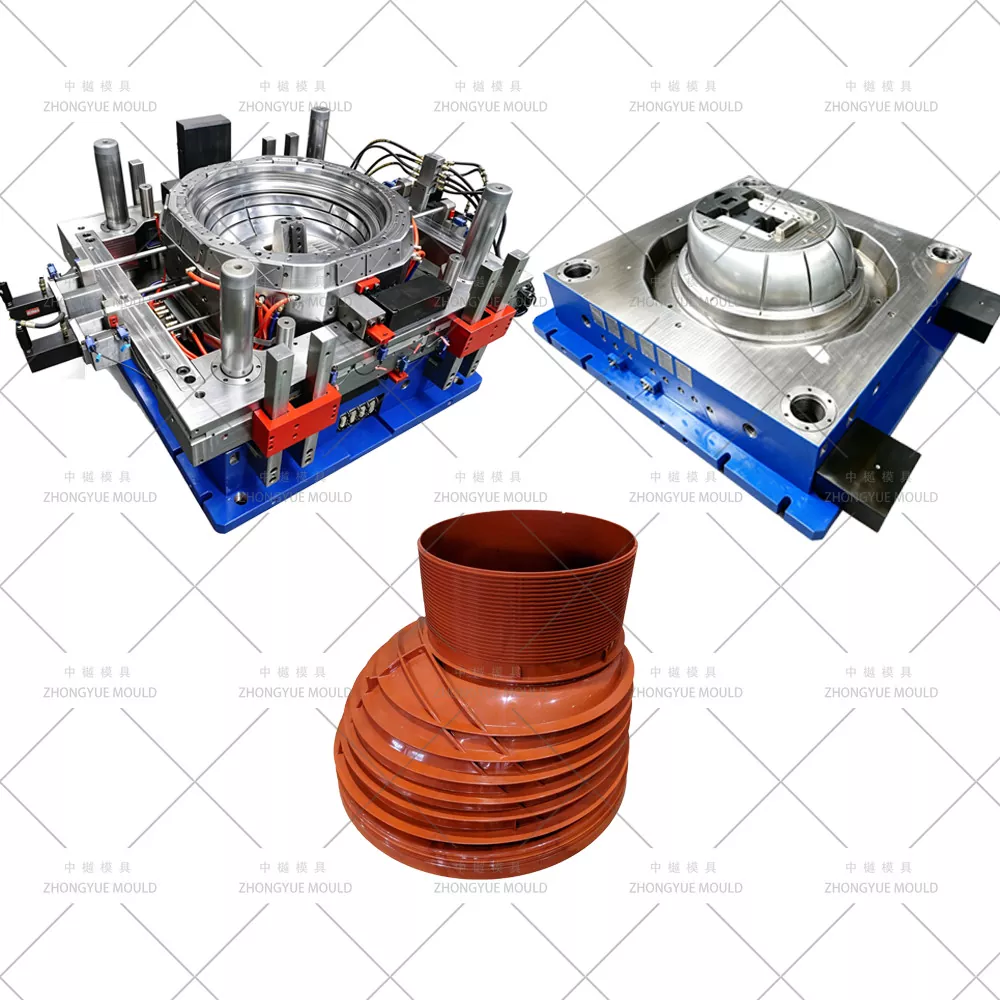

Esperienza comprovata in cavità di grandi dimensioni – Basi per pozzetti (Ø315–Ø1200), pozzi, coni e telai di copertura forniti in Europa, MARE e Medio Oriente.

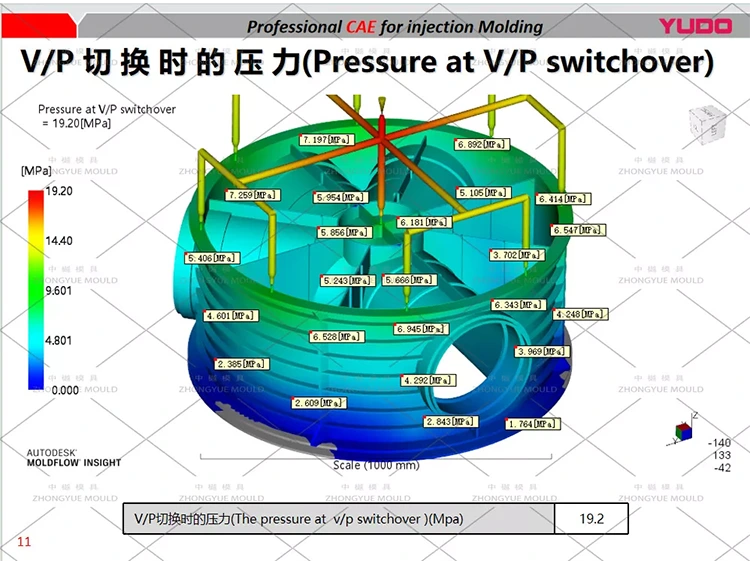

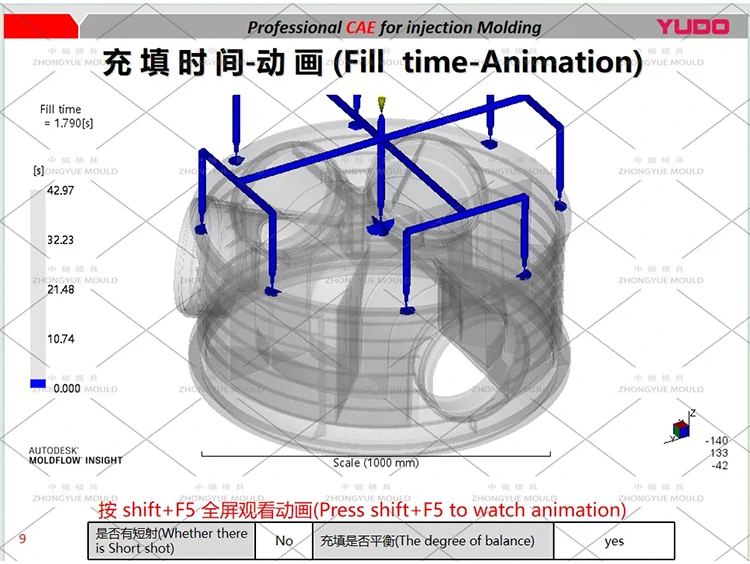

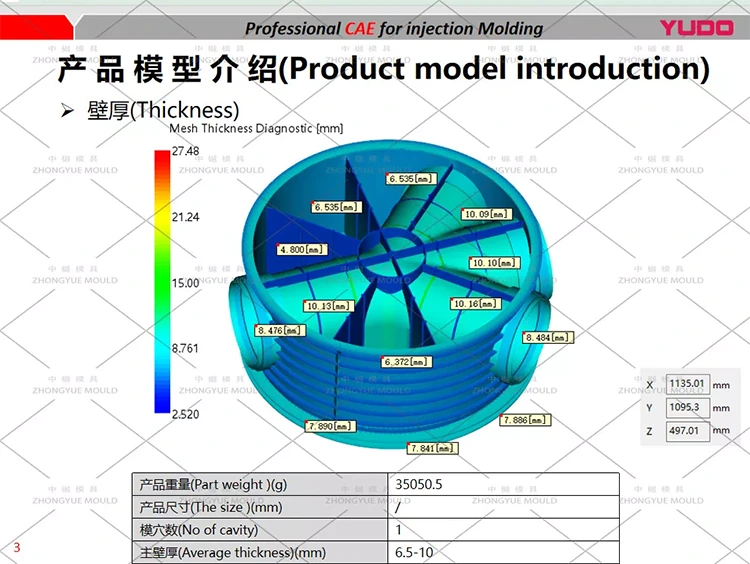

Moldflow e DFM prima del taglio dell'acciaio: convalida del modello di riempimento, del rischio di avvallamenti sul banco e dell'uniformità di raffreddamento prima della lavorazione.

Lavorazione parallela a blocchi di inserti: riduce i tempi di consegna di circa il 40%; semplifica la futura ristrutturazione delle sezioni del nucleo/cavità usurate.

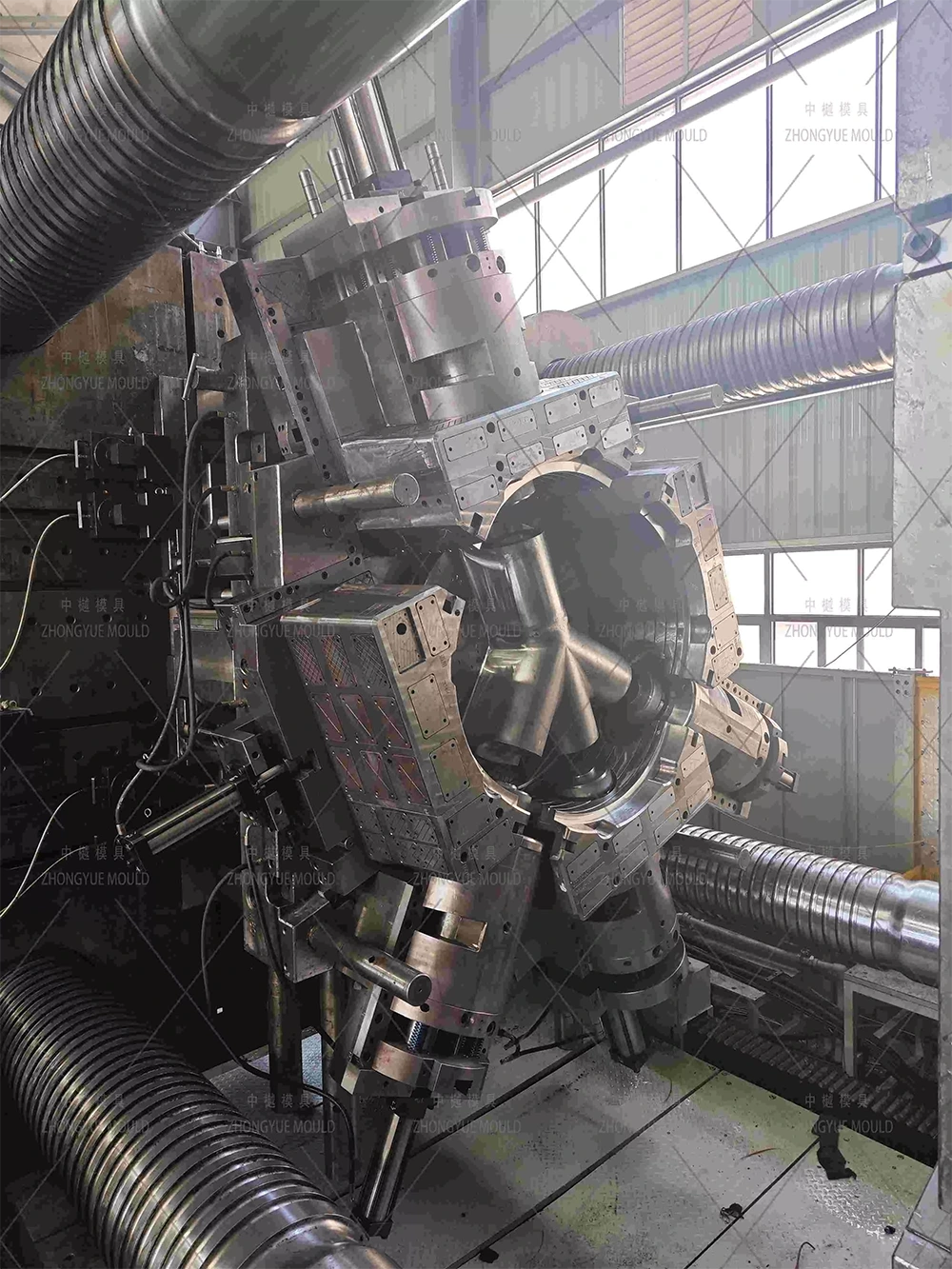

Pacchetto QC completo: ispezione CMM, certificati sull'acciaio, video di prova T0 + rapporto dimensionale campione prima della spedizione.

Pezzi di ricambio e supporto – Guarnizioni extra, fasce riscaldanti (se si utilizza un ugello caldo), tubi idraulici, anelli di inserimento della presa; risoluzione dei problemi remota.
