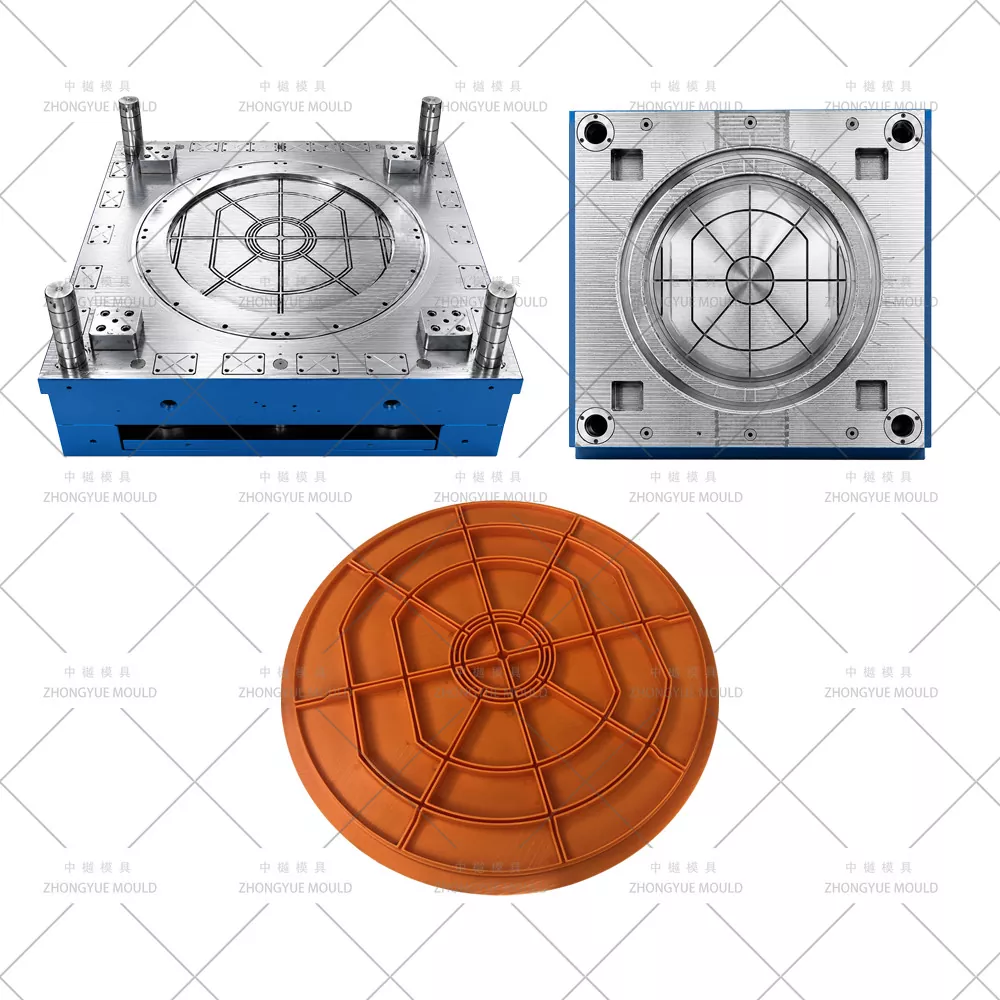

Stampo per chiusino in plastica PP DN1000

Stampo per coperchio di botola in plastica PP - Coperchio della camera di ispezione e stampo a iniezione del telaio di ZHONGYUE MOLD

In un sistema completo di camera di ispezione in plastica, comprendente base  → albero(i) di estensione → cono di riduzione  → coperchio e telaio,  — il componente più in alto deve fornire un accesso sicuro calpestabile/carrabile, tenuta stagna con il cono o l'albero, superficie di calpestio antiscivolo e compatibilità con aperture trasparenti standard (Ø315 mm / Ø450 mm / Ø600 mm).

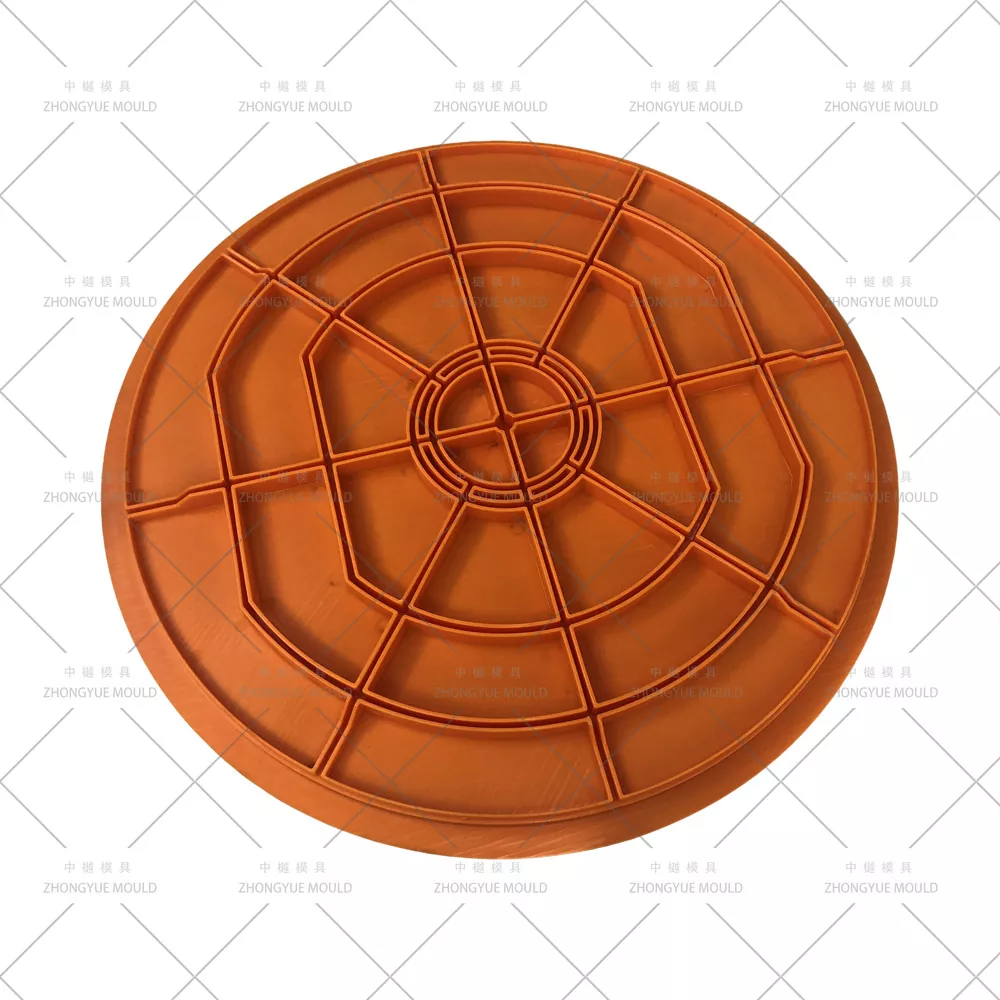

Lo stampo per chiusini in plastica PP DN1000 è uno strumento di iniezione di precisione che produce il coperchio (a volte con fessura di rinforzo in acciaio) e il relativo telaio in PP (quadrato o rotondo) in polipropilene (PP, MFI 2–6), spesso con motivo antiscivolo stampato integralmente e scanalatura di tenuta EPDM/O-ring. Presso ZHONGYUE MOLD (Huangyan, Taizhou, Cina), realizziamo stampi per coperchi di camere di ispezione conformi alla norma EN 124 / EN 13598-2 — disponibili nelle versioni da leggero (A15/B125) a pesante (C250/D400 con opzione inserto composito/acciaio) — progettati con acciaio 718H, raffreddamento con deflettore e cavità con finitura a specchio/strutturata.

Specifiche dello stampo per tombini in plastica:

Specifiche tecniche tipiche: chiusino in PP e stampo per telaio

Rendi più luminoso il tuo prossimo progetto di stampi per tombini in plastica!

Configurazioni tipiche del chiusino e del telaio

Nota: per i sistemi con camera di ispezione DN1000, il coperchio di accesso è generalmente un'apertura trasparente da Ø315 mm o Ø450 mm (montato sulla parte superiore del cono DN1000→DN450 o dell'adattatore per albero DN450), NON un coperchio da Ø1000 mm.

Come ZHONGYUE progetta uno stampo per chiusini di alta qualità

① Selezione dell'acciaio: bilancia usura e costi

Gli stampi di copertura sono più piccoli della base/albero ma richiedono una finitura superficiale fine:

Durata dello stampo: 500.000 – 1.000.000 di colpi.

② Raffreddamento e tempo di ciclo ottimizzati

Le coperture (spessore 5–12 mm) e i telai (parete 6–10 mm) si raffreddano in modo relativamente veloce, ma la scanalatura della guarnizione e le sporgenze della cerniera/chiusura sono trappole di calore:

Linee dell'acqua con deflettori + tubi gorgogliatori nel nucleo del telaio per un raffreddamento uniforme.

Piastre cavità con canali dell'acqua in serie/paralleli a 15–20 mm dalla superficie.

Tempo di ciclo tipico: 30–60 secondi (copertura), 45–80 secondi (cornice profonda).

③ Finitura superficiale: struttura antiscivolo e lucidatura a specchio

Superficie di calpestio della copertura: struttura in pietra EDM/struttura zigrinata a diamante (Ra 3–6μm) secondo il requisito antiscivolo EN 124 - incisa o strutturata EDM nella cavità.

Interno della presa del telaio: liscio (Ra ≤ 0,8μm) per un facile inserimento della guarnizione in EPDM.

Marchio: logo aziendale in rilievo/inciso, marcatura della classe di carico ("B125"), standard (EN 124) - tutto inciso nella cavità/cavità superiore del coperchio.

④ Gating, sfiato ed espulsione

Solitamente la porta della ventola laterale o la porta a sovrapposizione del bordo da riempire dal bordo del telaio o dalla periferia della copertura → evita la linea di saldatura sulla faccia superiore antiscivolo.

Prese d'aria nelle zone dell'ultimo riempimento (sporgenza della cerniera, rientranza del perno di bloccaggio) per evitare segni di bruciatura.

Espulsione tramite perni di espulsione sotto la flangia del telaio/bordo del coperchio; opzionalmente piastra di estrazione per telaio.

Stampo opzionale per famiglia a due cavità (1 coperchio + 1 cornice in uno stampo) disponibile per set abbinati.

⑤ Stampaggio con inserti in acciaio/composito opzionale

Per coperture di classe C250/D400: lo stampo può essere progettato con tasche per il posizionamento degli inserti metallici — piastra di rinforzo in acciaio posizionata manualmente o tramite robot prima della chiusura → sovrastampata con PP.

Applicazioni tipiche

Drenaggio municipale e residenziale: coperchi di accesso Ø315/Ø450 su pozzetti di ispezione (compatibili con il sistema DN1000 tramite cono)

Vialetti domestici/veicoli leggeri: telaio in PP classificato B125 con coperchio strutturato

Aree verdi/Zone pedonali: coperture leggere classificate A15

Industriale/Parcheggio (con inserto in acciaio): coperchio composito in PP+acciaio classificato C250 (stampato nel nostro strumento compatibile con lo stampaggio a inserti)

Compatibile con EN 124 / EN 13598-2 se prodotto con PP certificato e design della nervatura adeguato

Perché ZHONGYUE MOLD per il tuo stampo per chiusino?

Capacità completa del sistema di camera di ispezione: realizziamo stampi per base (2/3/4 vie) + albero (250–1000 mm) + cono + coperchio e telaio: un unico punto di riferimento per i fornitori di sistemi di camera.

Competenza nella struttura della superficie: motivo antiscivolo EDM, incisione del logo, interni delle prese lucidati a specchio.

Opzione stampo familiare: copertura + telaio in un unico strumento per risparmiare tempo nel cambio macchina.

Pacchetto QC completo: ispezione CMM, certificati sull'acciaio, video di prova T0 e rapporto sul campione prima della spedizione.

Parti di ricambio e supporto – Perni di espulsione aggiuntivi, guarnizioni, fasce riscaldanti (se ugello caldo), risoluzione dei problemi remota.

Completa il set di stampi per camera di ispezione

Abbina questo coperchio per tombino e stampo per telaio in PP con il nostro:

[Stampo base a 4 vie per pozzetto in plastica PP DN1000]

[Stampo per albero di prolunga per pozzetto in plastica PP DN1000 L=1000mm]

[Stampo cono per pozzetto in plastica PP DN1000 DN1000→DN450/DN600]
