Stampo per estensione pozzetto in plastica PP DN1000 - Camera di ispezione L = 1000mm Stampo a iniezione di ZHONGYUE MOLD

Nei moderni sistemi di drenaggio municipale, le camere di ispezione in plastica sostituiscono i tradizionali tombini in mattoni e cemento con componenti modulari leggeri, resistenti alla corrosione e facili da installare. Una camera completa è composta da:

Base (base inferiore/panca) – con prese di ingresso/uscita

Albero(i) di estensione/Anelli montanti: regola la profondità della camera al livello del suolo

Sezione cono/riduzione

Telaio di copertura e griglia

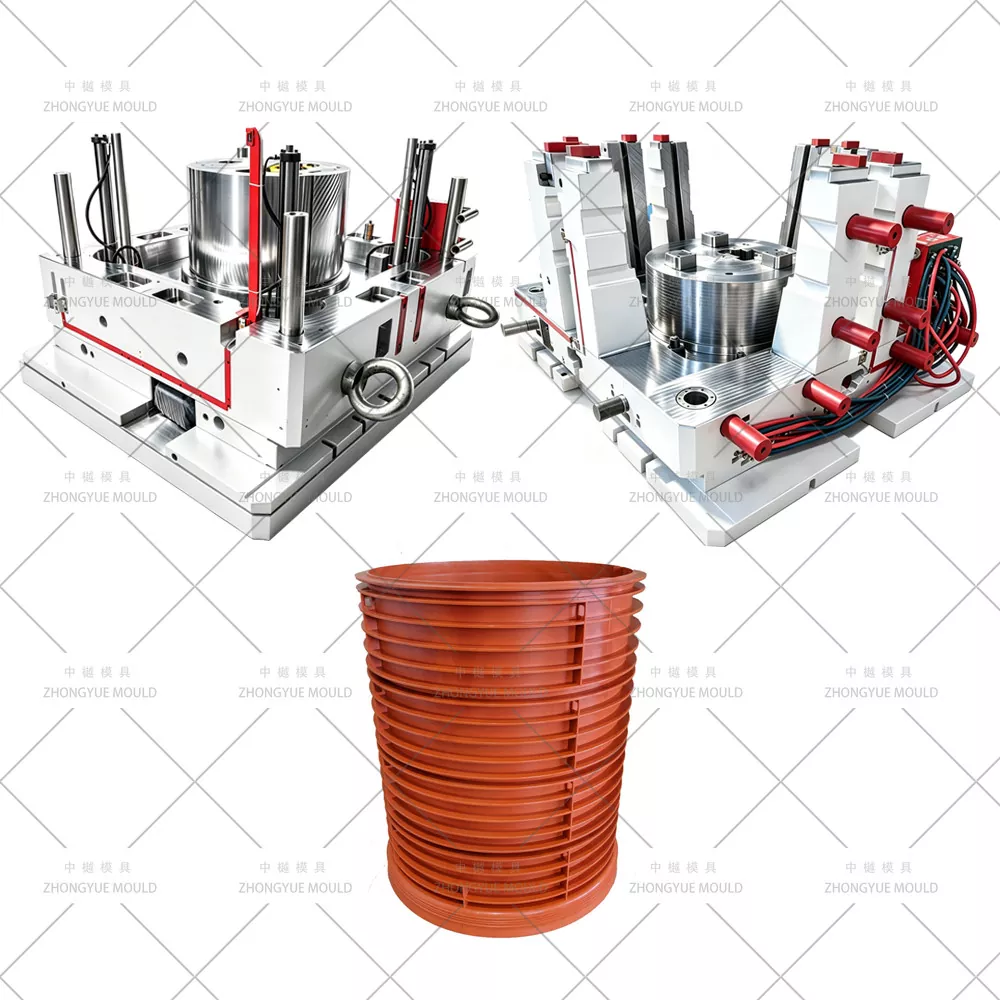

Lo stampo di estensione per pozzetto in plastica PP DN1000 (L = 1000 mm) è lo strumento di iniezione di precisione che produce un montante cilindrico a parete liscia o con nervature verticali con Ø interno 1000 mm, giunti a bicchiere/bicchiere abbinati con scanalature di tenuta in gomma EPDM nella parte superiore e inferiore. Presso ZHONGYUE MOLD (Huangyan, Taizhou, Cina), siamo specializzati in sistemi di stampi a camera per pozzetti, tra cui base, albero (altezze 250/500/750/1000 mm), cono e telaio di copertura, progettati per materiale PP (restringimento 1,6-1,8%), raffreddamento a cavità profonda e sformatura a cavità divisa (incavo).

Specifiche dello stampo per tombini in plastica:

Specifiche tecniche tipiche – Stampo per albero di estensione del pozzetto DN1000 (L=1000 mm)

Rendi più luminoso il tuo prossimo progetto di stampi per tombini in plastica!

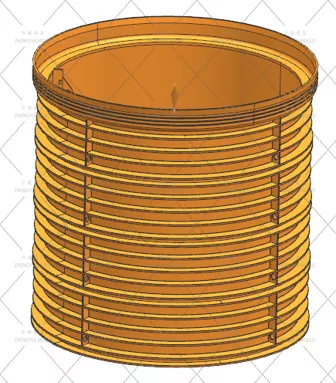

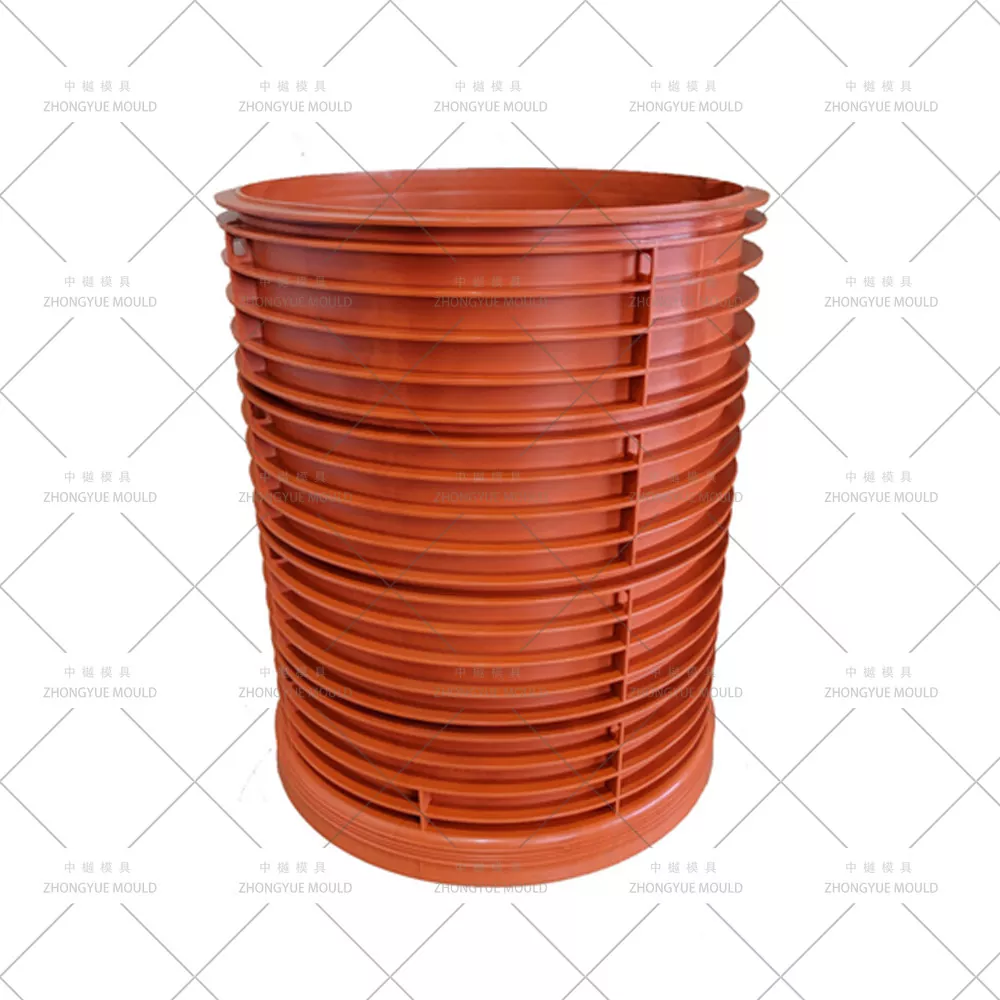

Che cos'è un pozzo di prolunga per pozzetto in PP DN1000 (L=1000 mm)?

Design delle nervature: nervature di rinforzo verticali esterne opzionali per una maggiore resistenza alla deformazione nell'interramento profondo.

Norme: Conforme a EN 13598-2 / DIN 19534 / GB/T 19472 (a seconda del mercato).

Come ZHONGYUE progetta uno stampo per pozzetti di alta qualità

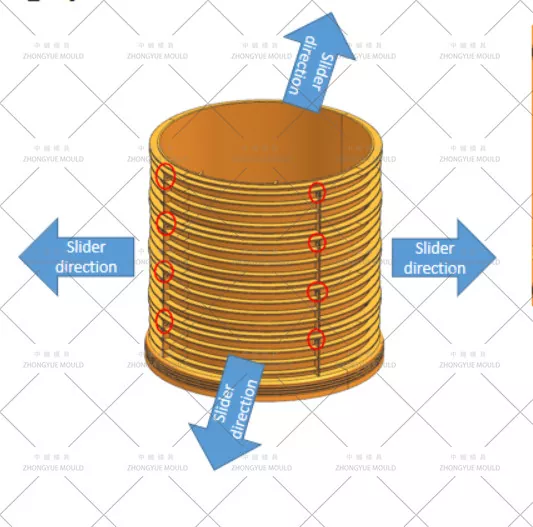

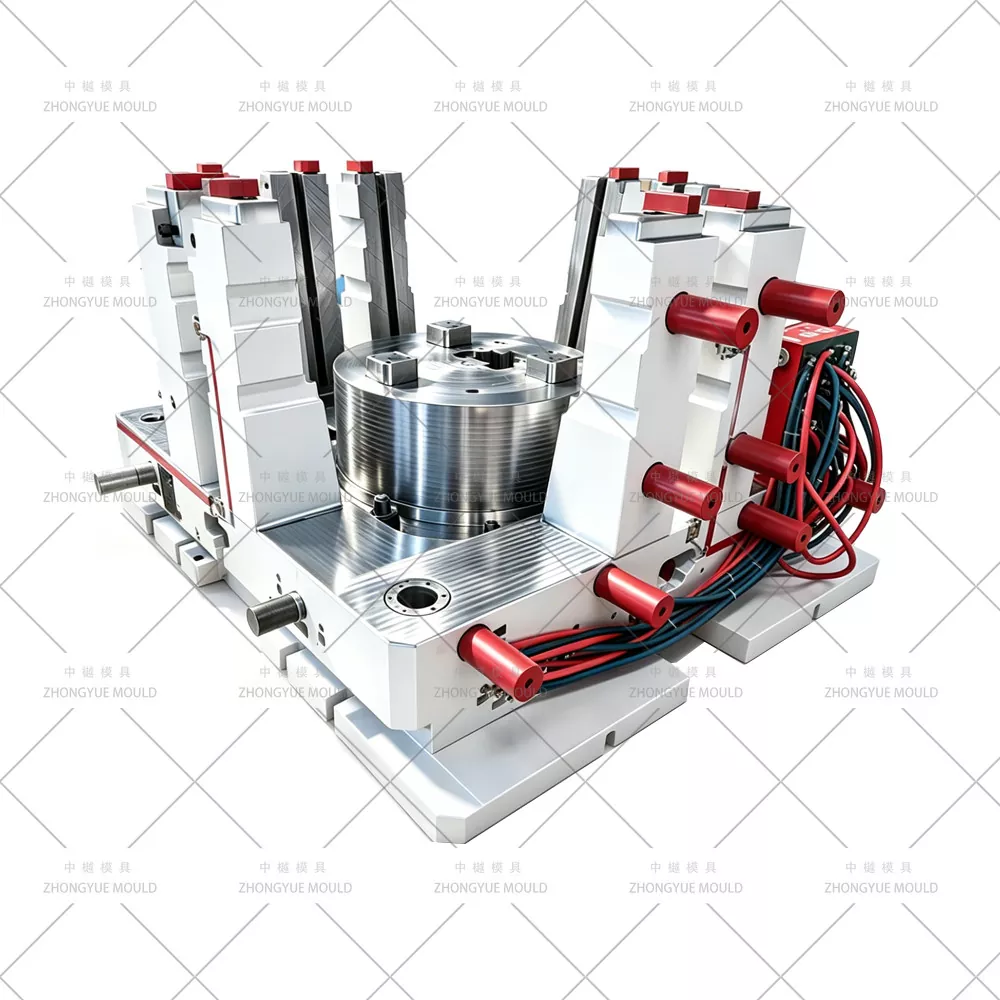

① Cavità divisa (stampo con cavità/due metà) per una sformatura sicura

Un cilindro a parete sottile con imbutitura profonda Ø1000 mm × L1000 mm non può essere estratto da un nucleo solido senza un tiraggio eccessivo → richiede un design a cavità divisa (哈夫模 / stampo diviso):

La cavità si divide in 2 o 3 segmenti (metà/petali) azionati da cilindri idraulici o perni angolati per l'apertura laterale.

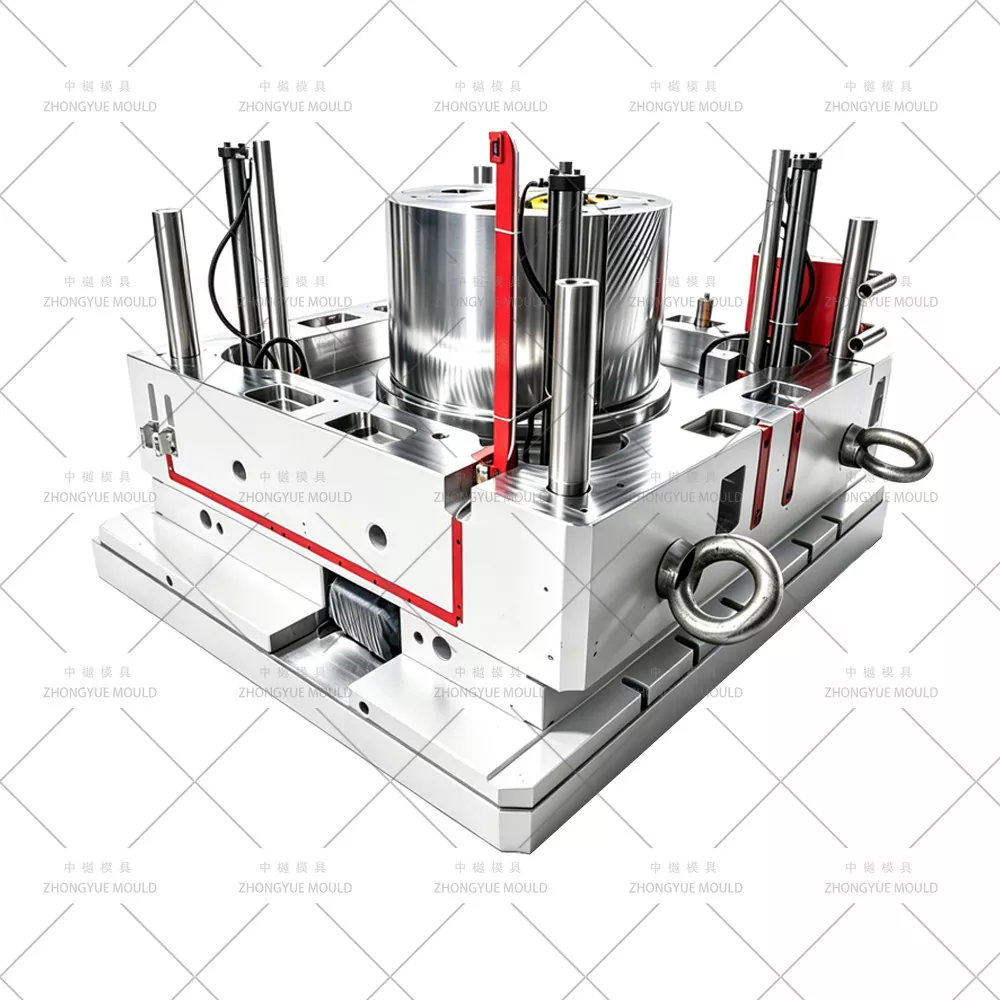

Il nucleo (mandrino interno) è fisso o retrattile; prodotto rilasciato aprendo la cavità divisa.

Linea di giunzione lavorata con precisione con bava minima; superfici di accoppiamento rettificate e montate.

Angolo di sformo sul nucleo interno tipicamente 1°–1,5° (leggermente maggiore sulla cavità divisa esterna) per un rilascio fluido.

② Raffreddamento a cavità profonda: separazione del nucleo interno e del guscio esterno

Il raffreddamento domina il tempo del ciclo (tipicamente 90–150 secondi per alberi L=1000 mm):

Nucleo interno: deflettore forato in profondità + tubo gorgogliatore che raggiunge la massima profondità → raffreddamento uniforme dall'interno verso l'esterno.

Cavità divisa esterna: linee d'acqua in serie o parallele distanziate di 20–25 mm dalla superficie dello stampo; Inserti BeCu (rame berillio) alle estremità spesse della nervatura/albero.

Controllo indipendente della temperatura tra nucleo e cavità per gestire la contrazione differenziale e prevenire l'ovalizzazione.

③ Compensazione del ritiro in PP e precisione della scanalatura della guarnizione

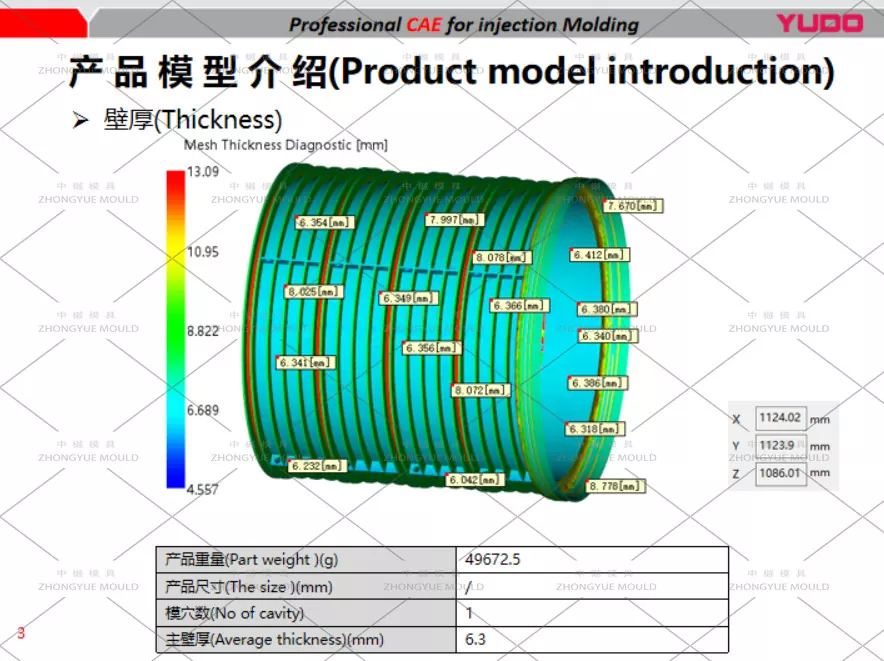

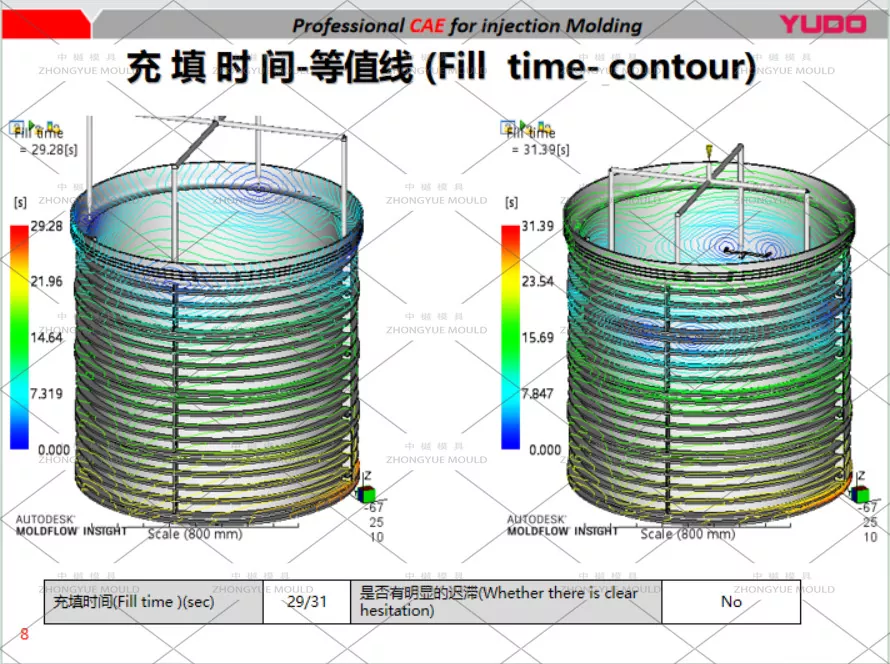

Stampo progettato con fattore di ritiro in PP compreso tra 1,6 e 1,8% con compensazione isotropa, verificato da Moldflow se necessario.

Scanalature di tenuta della presa superiore e inferiore (per guarnizione Ø-ring EPDM) lavorate con tolleranza di ±0,05 mm per garantire un giunto a tenuta stagna con albero/base/cono adiacenti.

La superficie interna può essere liscia (Ra ≤ 0,8μm) o con texture leggera se rigata.

④ Selezione dell'acciaio: bilancia usura e costi

⑤ Cancelli e sfiati

Solitamente una porta della ventola laterale o più porte sovrapposte su un'estremità (in basso o in alto a seconda dell'orientamento) per il riempimento dall'estremità della presa verso l'alto, riducendo al minimo l'intrappolamento di aria nella cavità profonda.

Prese d'aria della linea di giunzione lungo la lunghezza del cilindro per evacuare l'aria: fondamentale nello stampaggio profondo di PP a pareti sottili per evitare segni di bruciatura.

Standard del canale freddo; ugello caldo opzionale per linee dedicate ad alto volume.

Applicazioni tipiche

Fognature municipali e sanitarie: camere di ispezione a profondità regolabile per sviluppi residenziali/commerciali

Drenaggio lungo la strada: con adattatori per coperture per carichi pesanti (classificazione D400/F900)

Raccolta dell'acqua piovana/Soakaways: come montante per consentire l'accesso alla superficie

Sistema modulare: impilabile con giunti ad anello in gomma a innesto: può combinare più alberi da 250/500/1000 mm per ottenere qualsiasi profondità di sepoltura

Compatibile con camere standard EN 13598-2, DIN 19534, GB/T 19472 se prodotte con PP certificato.

Perché ZHONGYUE MOLD per il tuo stampo per pozzetti?

Capacità completa del sistema a camera: realizziamo stampi per base + albero (altezze multiple) + cono + telaio di copertura: un unico punto di riferimento per i fornitori di sistemi a camera.

Esperienza nel raffreddamento ad imbutitura profonda: gorgogliatore con nucleo deflettore + raffreddamento a cavità zonata per ridurre al minimo la deformazione e il tempo di ciclo su alberi L=1000 mm.

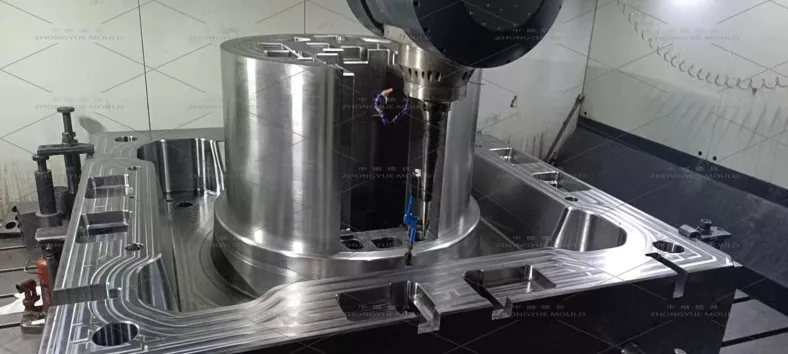

Lavorazione di precisione di cavità divise: superfici di divisione rettificate, bava minima, sicurezza con interblocco idraulico.

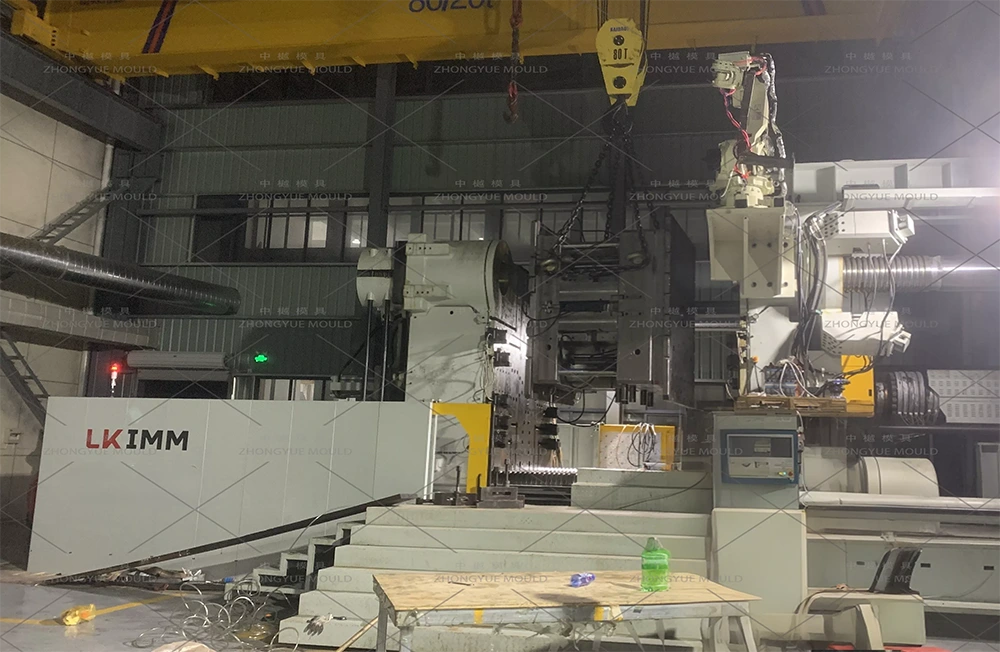

Pacchetto QC completo: ispezione CMM, certificati sull'acciaio, video di prova T0 e rapporto dimensionale del campione prima della spedizione.

Parti di ricambio e supporto – Guarnizioni aggiuntive, piastre antiusura, fasce riscaldanti (se ugello caldo), risoluzione dei problemi remota.

Inizia il tuo progetto di stampo per albero di estensione del pozzetto

Se hai bisogno di uno stampo per pozzo per pozzetto in PP DN1000 L=1000 mm (o varianti da 500/750 mm) o di un set completo di stampi per camera di ispezione (base + alberi + cono + copertura), il nostro team di ingegneri è pronto.
